Para estruturas temporárias como andaimes de trabalho ou escoras de construção, você pode definir suportes de andaimes no RFEM e RSTAB. Com a utilização da não linearidade "Articulação de andaime" nos graus de liberdade de rotação dos apoios nodais φX e φY, você obtém exatamente a solução exigida pelas normas EN 12811-1 e EN 1065.

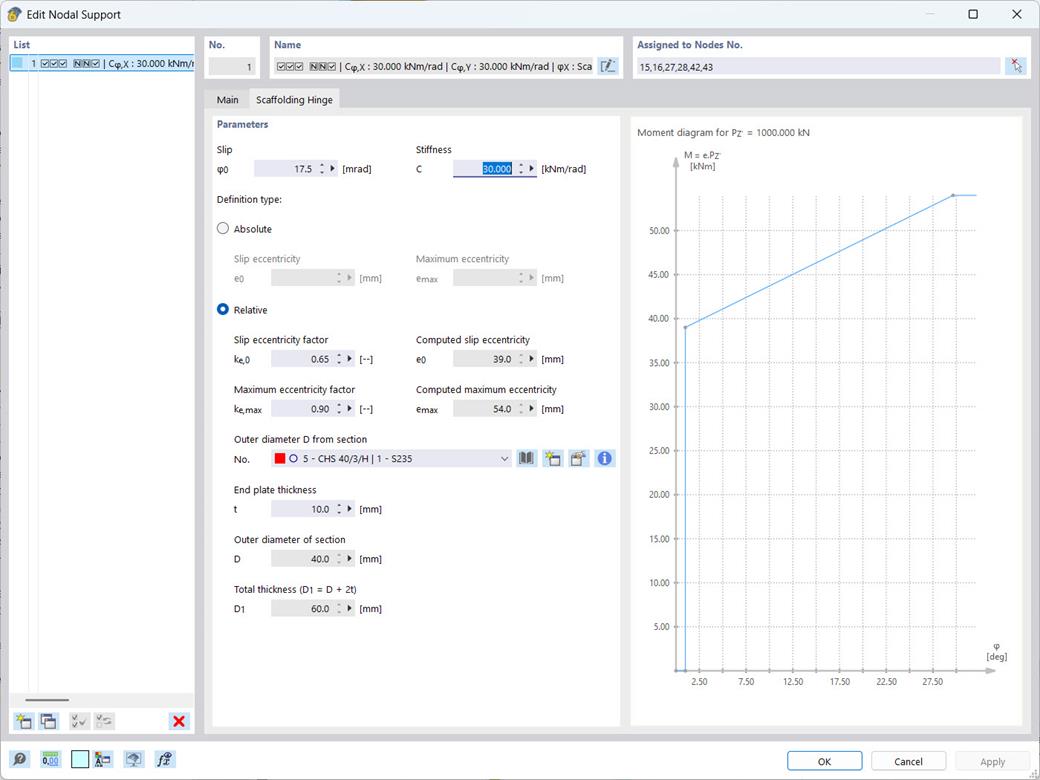

Após a ativação das opções no diálogo de apoio nodal, pode ser criado um diagrama de trabalho M-φ para os pontos de apoio afetados, dependendo dos parâmetros
- φ0 = Folga
- C = Rigidez
- e0 = Excentricidade inicial (dependente de ke0 e D)
- emax = Excentricidade máxima (dependente de kemax e D)
- ke0 = Fator para excentricidade inicial
- kemax = Fator para excentricidade máxima
- t = Espessura da placa frontal
- D = Diâmetro externo da seção transversal
O suporte permanece livre de momento até um ângulo de rotação φ0. Em seguida, a rotação não muda mais até um momento de Me0 = ke0 ⋅ D ⋅ PZ'. Entre o momento Me0 e o momento Memax = kemax ⋅ D ⋅ PZ', o suporte reage com uma rigidez de mola de rotação C. Após atingir Memax, é iniciado um processo de escoamento.
