Pour les structures temporaires telles que les échafaudages de travail ou les étais de construction, vous pouvez définir des appuis d'échafaudage dans RFEM et RSTAB. En utilisant la non-linéarité « Articulation de l'échafaudage » dans les degrés de liberté de rotation des appuis nodaux φX et φY, vous obtenez précisément la solution requise par les normes EN 12811-1 et EN 1065.

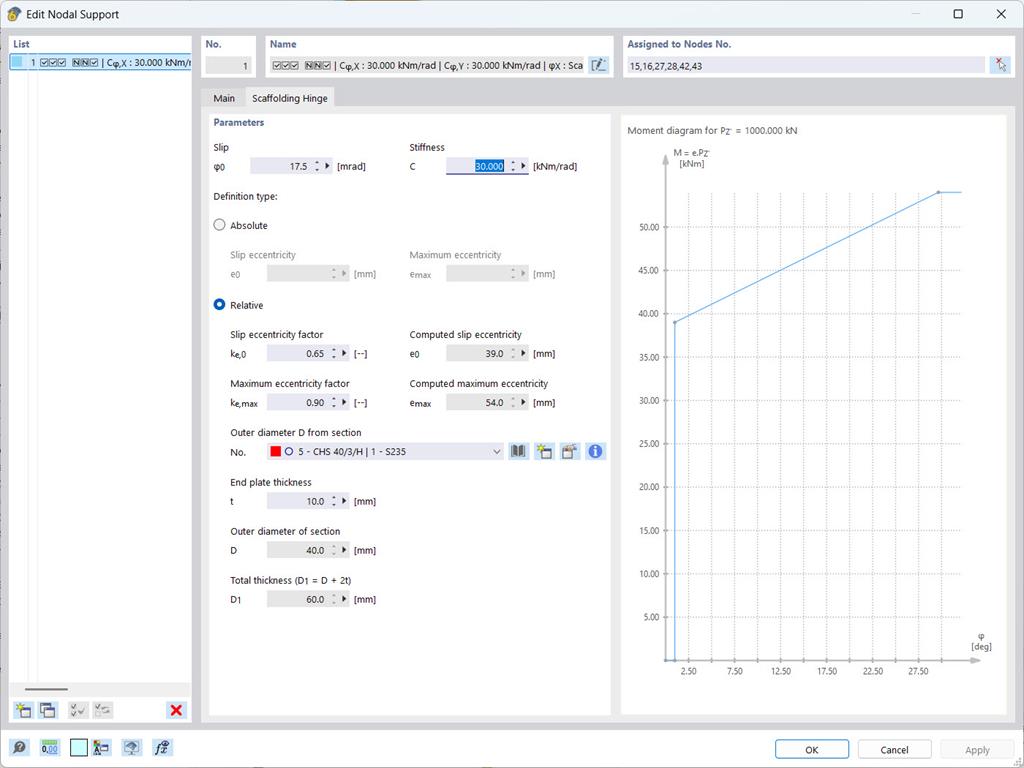

Après l'activation des options dans la boîte de dialogue des appuis nodaux, un diagramme de travail M-φ peut être créé pour les points d'appui concernés, en fonction des paramètres suivants :
- φ0 = glissement
- C = raideur
- e0 = excentrement initiale (dépendant de ke0 et D)
- emax = excentrement maximale (dépendant de kemax et D)
- ke0 = facteur pour l'excentrement initiale
- kemax = facteur pour l'excentrement maximale
- t = épaisseur de la platine d'about
- D = diamètre extérieur de la section
L'appui reste exempt de moment jusqu'à un angle de rotation φ0. Ensuite, la rotation ne change plus jusqu'à un moment de Me0 = ke0 ⋅ D ⋅ PZ'. Entre le moment Me0 et le moment Memax = kemax ⋅ D ⋅ PZ', l'appui réagit avec une raideur de ressort de rotation C. Une fois Memax atteint, un processus de fluage est initié.
