Áreas de aplicación

Dlubal Software para varias áreas de aplicación

Los programas RFEM y RSTAB de Dlubal Software satisfacen todos los requisitos de un buen software de análisis estructural. Por ejemplo, es posible realizar análisis de estabilidad, cálculos no lineales y dinámicos, así como también cálculos en uniones, etc.

La planificación estructural se realiza en un modelo 3D y es posible utilizar, en caso requerido, el método BIM.


  • Estructura de la cubierta del estadio
  • Tanques de almacenamiento industrial
  • Acelerograma para análisis dinámico estructural
  • Estructura de membranas
  • Conexiones en estructuras de acero
  • Modelado de información de construcción (BIM)

Análisis estructural

El software de análisis estructural por elementos finitos RFEM y el software de análisis de estructuras y entramados RSTAB son la solución ideal para el análisis y diseño estructural de estructuras planas y espaciales compuestas de hormigón armado, hormigón pretensado, acero, aluminio, madera, mampostería y otros materiales.

El dimensionamiento se puede realizar según los Eurocódigos (EN) y muchas normas internacionales.

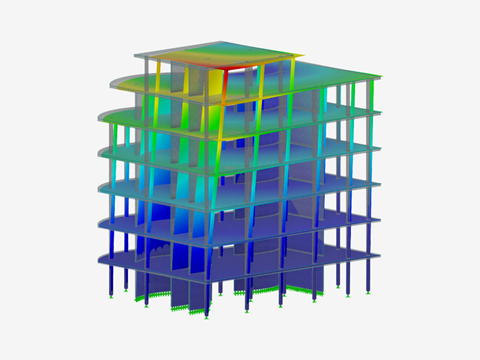

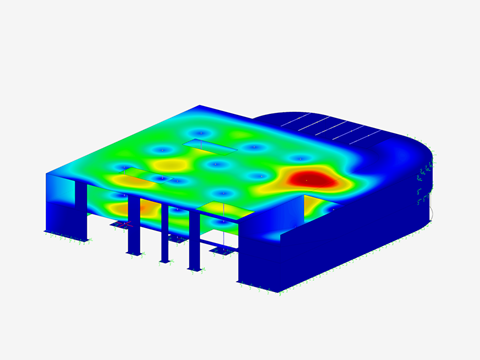

Análisis por elementos finitos

RFEM es el software de análisis estructural 3D definitivo para análisis con el método de los elementos finitos (MEF).

Gracias al modelado flexible de estructuras compuestas de elementos tipo barra, placa, muro, chapa plegada, sólido y sólido de contacto, el software puede aplicarse a todos los posibles trabajos del cálculo y dimensionado de estructuras.

Análisis de tensiones

El software RFEM del MEF y el software de análisis de estructuras de barras RSTAB realizan análisis de tensiones de estructuras planas y espaciales. En RSTAB, el análisis de tensiones se realiza en barras (miembros), mientras que en RFEM también se realiza para superficies y sólidos.

Además de tension normales y tangenciales, en RFEM también es posible calcular tensiones de contacto.

Análisis no lineal

En los programas de análisis estructural RFEM y RSTAB, es posible considerar comportamientos no lineales en barras (por ejemplo, rotura por compresión o tracción, deslizamientos, desgarro o fluencia), así como también no linealidades en apoyos como el fallo, fluencia, etc.)

Además del análisis lineal estático y de segundo orden, también está disponible el análisis de grandes deformaciones (para el cálculo, por ejemplo, de cables). Incluso, RFEM admite la consideración de materiales con comportamiento no lineal tal como la plastificación, el hormigón en estado fisurado, etc.

Análisis de estabilidad

El análisis de estabilidad es necesario en especial para los componentes estructurales sujetos a compresión y compresión por flexión. El análisis de estabilidad se realiza generalmente en los complementos correspondientes para el material relevante (por ejemplo en Steel Design para RFEM 6/RSTAB 9 para barras de acero).

Además, RFEM y RSTAB proporcionan potentes complementos y módulos adicionales para el diseño de pandeo de placas, análisis de pandeo y mucho más.

Análisis no lineal de pandeo

Además del análisis lineal de pandeo, RFEM también permite el análisis no lineal de pandeo usando el Método de los Elementos Finitos.

El análisis no lineal geométrico y material incluyendo imperfecciones (GMNIA) representa el comportamiento "real" de la estructura en este caso.

Análisis de torsión de alabeo

Especialmente para secciones de acero asimétricas (por ejemplo secciones en U, angulares, etc.) es posible realizar cálculos de pandeo flexotorsional y de pandeo lateral según el análisis de segundo orden con 7 grados de libertad.

Análisis dinámico

Las áreas típicas de aplicación para los análisis dinámicos son el cálculo de sismos, análisis de vibraciones en edificios, cálculo de cimentaciones en maquinaria, así como también el análisis de frecuencias propias en puentes o chimeneas.

Tanto el programa de análisis estructural de barras RSTAB como RFEM, el programa del MEF, proporcionan una amplia variedad de potentes módulos adicionales para los análisis dinámicos.

Análisis dinámico no lineal

Tanto RFEM como RSTAB permiten análisis dinámicos no lineales realizados para el análisis en el dominio del tiempo no lineal. Para esta tarea, está disponible el método de análisis no lineal.

Entre otros, es posible considerar tipos de barras no lineales (barras a tracción y compresión, así como también cables), no linealidades de barras (rotura, fluencia, etc.), no linealidades en apoyos (rotura, fricción,) y no linealidades en articulaciones.

Análisis con el método del empuje incremental ("pushover")

El análisis con el método del empuje incremental (pushover) es un cálculo estático no lineal para el análisis sísmico de estructuras. El patrón de cargas se deduce del cálculo dinámico de cargas equivalentes. Estas cargas se incrementan de forma monótona hasta que se alcance el fallo global de la estructura. El comportamiento no lineal de un edificio se representa habitualmente mediante el uso de rótulas plásticas.

En RFEM las rótulas plásticas, según la definición de FEMA 356, están disponibles para el material de acero. Junto con la opción del incremento de carga en RFEM y los diagramas de cálculo, es posible generar fácilmente las curvas de capacidad (también llamadas curvas de pushover).

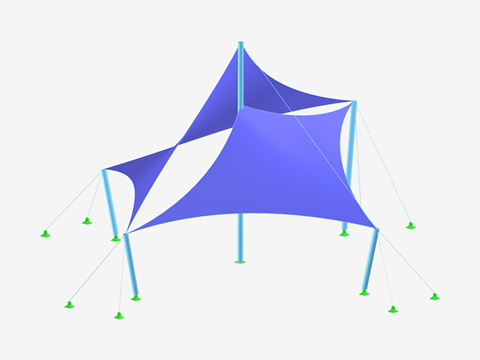

Búsqueda de forma y patrones de corte

Los software de ingeniería estructural RFEM y RSTAB proporcionan varias opciones para la búsqueda de forma y patrones de corte de estructuras de membranas, así como la búsqueda de forma y el análisis de estructuras de cables. Ambos programas realizan el cálculo según el análisis de grandes deformaciones.

Con los programas de análisis estructural de Dlubal Software se analizaron numerosas estructuras espectaculares de cables, tracción y membranas (por ejemplo, el Allianz-Arena en Múnich, Alemania).

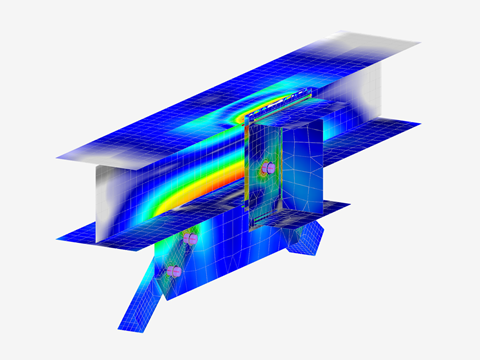

Uniones de acero

RFEM y RSTAB proporcionan potentes complementos y módulos adicionales para el diseño de conexiones de acero.

Por ejemplo, puede analizar conexiones de acero utilizando un modelo de elementos finitos o diseñar conexiones de vigas rígidas y articuladas, bases de pilares, conexiones de perfiles huecos y conexiones de torres según el Eurocódigo 3.

Conexiones de madera

Los módulos adicionales RFEM y RSTAB para el cálculo de uniones de madera le permiten calcular las uniones donde las barras de madera están conectadas indirectamente con placas de acero o directamente con tornillos inclinados.

Modelado de información de construcción (BIM)

El BIM (Modelado de información de construcción) es la manera moderna de planificar y realizar los proyectos de construcción. La ventaja de este concepto es que todos los implicados envueltos en un proyecto están conectados, compartiendo una misma fuente de datos. Todos los datos de la edificación relevantes se mantienen digitalmente dentro de un modelo en tres dimensiones, el cual se utiliza a lo largo de todas las etapas de planificación. Como resultado, los programas de CAD y de análisis estructural utilizan el mismo modelo, el cual se puede transferir directamente entre los programas.

Dlubal proporciona una opción para la planificación estructural con el Modelado de información para construcción (BIM). Esto se consigue principalmente a través de numerosas interfaces para el intercambio de dato en RFEM y RSTAB.

Otros ...

Para muchas otras áreas de aplicación, los programas de Dlubal RFEM, RSTAB, RSECTION y otros son la solución ideal para el análisis y dimensionamiento de estructuras. Por ejemplo:
