Aree di applicazione

Software Dlubal per vari settori di applicazione

I programmi RFEM e RSTAB della Dlubal Software hanno tutti i requisiti per essere considerati come degli ottimi software di analisi strutturale. Ad esempio, essi svolgono analisi di stabilità, analisi non lineare e dinamica così come la progettazione di collegamenti.

Progettazione strutturale viene effettuata con un modello 3D e, se necessario, utilizza anche il metodo BIM.

  • Struttura del tetto di uno stadio
  • Serbatoi di stoccaggio industriali
  • Accelerogramma per l'analisi dinamica strutturale
  • Membrane Structure
  • Collegamenti in strutture in acciaio
  • Progettazione orientata al BIM

Analisi strutturale

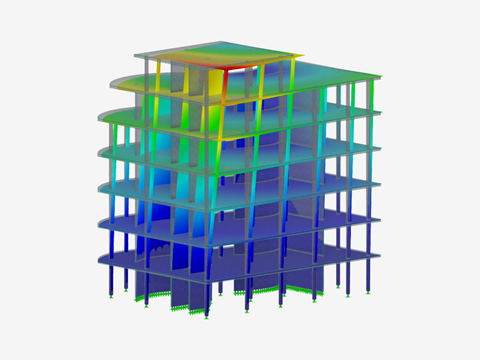

Il software di ingegneria strutturale RFEM per l'analisi FEM e RSTAB per l'analisi di telai e travature reticolari sono la soluzione ideale per l'analisi strutturale e la progettazione di strutture piane e spaziali in cemento armato, calcestruzzo precompresso, acciaio, alluminio, legno e altri materiali.

I progetti possono essere eseguiti secondo gli standard internazionali (ACI, AISC, AWC, IBC, CSA, BS, Eurocodice, AS, NBC e altri).

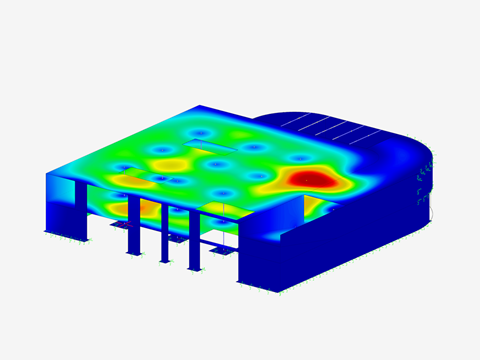

Analisi agli elementi finiti

RFEM è un software per l'ingegneria strutturale 3D dell'ultima generazione per l'analisi con il metodo degli elementi finiti (FEM).

Grazie alla facile modellazione di strutture costituite da aste, piastre, pareti, piastra piegata, gusci, solidi ed elementi di contatto, il software può trovare una soluzione a tutte le richieste possibili nell'ambito della progettazione strutturale.

Simulazione del vento e generazione dei carichi del vento

RWIND Simulation è un programma stand-alone per simulazioni numeriche dei flussi del vento (galleria del vento digitale) attorno ad edifici o qualsiasi altro oggetto mediante simulazione CFD (Fluidodinamica computazionale).

La simulazione del vento può essere eseguita per strutture semplici o complesse. I carichi del vento generati che agiscono su questi oggetti possono essere importati in RFEM e RSTAB.

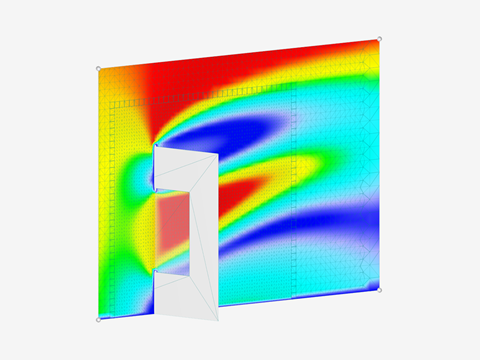

Analisi delle tensioni

RFEM, il software per l'analisi FEM ed RSTAB per l'analisi di strutture intelaiate eseguono l'analisi delle tensioni di strutture piane e spaziali. In RSTAB, l'analisi delle tensioni viene eseguita per sezioni trasversali di aste ed in RFEM, anche per superfici e solidi.

Oltre alla tensione normale ed a taglio, in RFEM si possono calcolare anche le tensioni di contatto.

Analisi non lineare

Nei programmi di analisi strutturale RFEM e RSTAB, è possibile considerare la non-linearità delle aste (ad esempio il collasso compressione/tensione, strappamento, scorrimento, viscosità), così come la non-linearità dei vincoli o come collasso, viscosità, attrito del supporto, e altro ancora.

Oltre all’analisi statica lineare e all’analisi del II ordine, è anche disponibile l’analisi a grandi spostamenti (per la progettazione di cavi, per esempio). Inoltre, RFEM permette la considerazione di non linearità dei materiali come plastificazione, cemento armato fessurato, e molti altri.

Analisi di stabiliità

Analisi di stabilità  in particolare è necessaria per i componenti strutturali soggetti a compressione ea flessione. Generalmente, l'analisi di stabilità viene eseguita nel corrispondente modulo aggiuntivo per il materiale in questione (ad esempio in RF- EC3 / STEEL per elementi di acciaio).

Inoltre, RFEM e RSTAB offrono potenti moduli aggiuntivi  per l'analisi di instabilità delle piastre, analisi instabilità, e molti altri.

Analisi di stabilità non lineare

Oltre all'analisi lineare di instabilità, RFEM consente anche l'analisi di stabilità non lineare utilizzando il metodo degli elementi finiti.

Le analisi non lineari, geometriche e meccaniche, comprese le imperfezioni (GMNIA), rappresentano il "vero" comportamento della struttura. Le imperfezioni possono essere generate utilizzando i moduli aggiuntivi RF‑STABILITY e RF‑IMP. Il comportamento del materiale non lineare può essere considerato utilizzando il modello del materiale "Isotropo plastico 2D" (richiede RF-MAT NL).

Analisi di torsione ed ingobbamento

Soprattutto per sezioni trasversali asimmetriche in acciaio (ad esempio sezioni a U, angolari e così via), è possibile effettuare il progetto flesso-torsionale e la verifica a  torsione-laterale secondo l'analisi del II ordine con 7 gradi di libertà.

Analisi dinamica e sismica

Tipici campi di applicazione per l'analisi dinamica sono la progettazione antisismica, analisi delle vibrazioni di edifici, calcolo delle fondazioni per macchinari così come l'analisi delle frequenze naturali di ponti e camini.

RSTAB, il programma per strutture intelaiate ed RFEM, il programma FEA, offrono una vasta gamma di potenti moduli aggiuntivi per l'analisi dinamica.

Dinamica non lineare

RFEM e RSTAB consentono analisi dinamiche non lineari eseguite per l'analisi time history. Per questo compito è disponibile il metodo di analisi non lineare.

Tra le altre cose, è possibile considerare tipi di aste non lineari (aste tese e compresse, cavi), non linearità delle aste (guasto, strappo, ecc.), non linearità del vincolo (rottura, attrito, ecc.) e nonlinearità del vincolo interno..

Analisi pushover

L'analisi pushover è un calcolo statico non lineare per l'analisi sismica di strutture. Il modello di carico viene dedotto dal calcolo dinamico dei carichi equivalenti. Questi carichi vengono gradualmente aumentati fino al collasso globale della struttura. Il comportamento non lineare di un edificio è generalmente rappresentato mediante cerniere plastiche.

In RFEM, le cerniere plastiche per il materiale acciaio sono disponibili secondo la definizione di FEMA 356. Insieme con l'opzione di incremento di carico in RFEM e dei diagrammi di calcolo, è possibile generare facilmente curve di capacità.

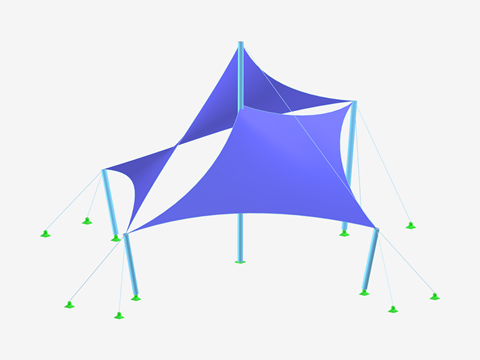

Form-Finding e schemi di taglio

I programmi di analisi strutturale RSTAB e RFEM offrono diverse possibilità per il form-finding e per la creazione di schemi di taglio di tensostrutture e membrane. Le analisi sono eseguite secondo l'analisi a grandi spostamenti (teoria del terzo ordine).

Numerose spettacolari strutture a membrana e tensostrutture (come ad esempio Allianz-Arena di Monaco di Baviera, Germania) sono stati analizzati con i programmi di analisi strutturale di Dlubal Software.

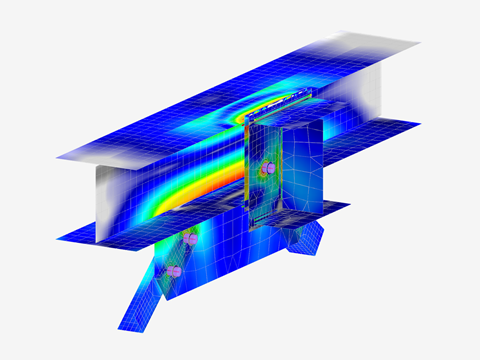

Collegamenti in acciaio

In RFEM e RSTAB, ci sono potenti moduli aggiuntivi per la progettazione di collegamenti in acciaio.

In accordo con l’Eurocodice 3 si possono progettare collegamenti a trave rigidi e incernierati, basi di colonne, sezioni cave e collegamenti di tralicci e di strutture in acciaio.

Collegamenti in legno

RFEM e RSTAB sono moduli aggiuntivi per la progettazione di collegamenti in legno, consentono la progettazione di collegamenti in cui le aste in legno sono collegate indirettamente con piastre in acciaio o direttamente con viti oblique.

Building Information Modeling (BIM)

BIM (Building Information Modeling) è il modo moderno di concepire e realizzare costruzioni. Il vantaggio di questo concetto è che tutti i partner coinvolti nel progetto sono connessi, e condividono una singola fonte di dati. Tutti i dati della costruzione sono comunque conservati digitalmente all'interno di un modello 3D, che viene quindi utilizzato in tutte le fasi della pianificazione. Risultato, i vari programmi di analisi strutturale e CAD utilizzano lo stesso soggetto, che viene trasferito direttamente tra i programmi.

Dlubal fornisce un'opzione per la pianificazione strutturale secondo il Building Information Modeling (BIM). Questo risultato è ottenuto principalmente attraverso le numerose interfacce per lo scambio di dati in RFEM e RSTAB.

Altri...

Per tante altre aree di applicazione, i programmi RFEM, RSTAB, SHAPE-THIN, ecc. di Dlubal Software, sono la soluzione ideale per la verifica e per l'analisi strutturale, ad esempio:
