Дополнительный модуль к RFEM 5
RF-STEEL EC3

• Импорт материалов, сечений и внутренних сил из программы RFEM/RSTAB
• Расчет тонкостенных сечений по норме EN 1993‑1‑1:2005 и EN 1993‑1‑5:2006
• Автоматическая классификация сечений по норме EN 1993-1-1:2005, AC:2009, п. 5.5.2 и EN 1993-1-5:2006, п. 4.4 (сечение класса 4) с возможностью определения полезной ширины для напряжений, не достигающих fy, согласно Приложению E
• Интеграция параметров для следующих Национальных приложений:
• DIN EN 1993-1-1/NA:2015-08 (Германия)
• ÖNORM B 1993-1-1:2007-02 (Австрия)
• NBN EN 1993-1-1/ANB:2010-12 (Бельгия)
• BDS EN 1993-1-1/NA:2008 (Болгария)
• DS/EN 1993-1-1 DK NA:2015 (Дания)
• SFS EN 1993-1-1/NA:2005 (Финляндия)
• NF EN 1993-1-1/NA:2007-05 (Франция)
• ELOT EN 1993-1-1 (Греция)
• UNI EN 1993-1-1/NA:2008 (Италия)
• LST EN 1993-1-1/NA:2009-04 (Литва)
• UNI EN 1993-1-1/NA:2011-02 (Италия)
• MS EN 1993-1-1/NA:2010 (Малайзия)
• NEN EN 1993-1-1/NA:2011-12 (Нидерланды)
• NS EN 1993-1-1/NA:2008-02 (Норвегия)
• PN EN 1993-1-1/NA:2006-06 (Польша)
• NP EN 1993-1-1/NA:2010-03 (Португалия)
• SR EN 1993-1-1/NB:2008-04 (Румыния)
• SS EN 1993-1-1/NA:2011-04 (Швеция)
• SS EN 1993-1-1/NA:2010 (Сингапур)
• STN EN 1993-1-1/NA:2007-12 (Словакия)
• SIST EN 1993-1-1/A101:2006-03 (Словения)
• UNE EN 1993-1-1/NA:2013-02 (Испания)
• CSN EN 1993-1-1/NA:2007-05 (Чехия)
• BS EN 1993-1-1/NA:2008-12 (Великобритания)
• CYS EN 1993-1-1/NA:2009-03 (Кипр)
• В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
• Автоматическое вычисление всех требуемых коэффициентов для расчетной величины прочности потери устойчивости при изгибе Nb,Rd
• Автоматическое определение идеального упругого критического момента Mcr для каждого стержня или блоков стержней на каждом x-разрезе по методу собственных чисел или путем сравнения эпюр моментов. Требуется задать только боковые промежуточные опоры.
• Расчет стержней с вутами, несимметричных профилей или блоков стержней по общему методу, описанному в норме EN 1993-1-1, п. 6.3.4
• При применении общего метода по п. 6.3.4, можно дополнительно применить «Европейскую кривую потери устойчивости плоской формы изгиба» по Наумесу, Строгману, Унгерману, Седлачеку (Stahlbau 77 (2008), стр. 748‑761)
• Возможность учета заделок с поворотом (профлисты и прогоны).
• Дополнительный учет панелей сдвига (профлисты и связи)
• Модульное расширение RF-/STEEL Warping Torsion (требуется дополнительная лицензия) позволяет выполнять расчет на устойчивость по методу второго порядка как расчет напряжений с учетом 7-ой степени свободы (депланация).
• Расширение RF-/STEEL Plasticity (необходима дополнительная лицензия) для пластического расчета основных сечений по методу частичных внутренних сил (PIFM) и по симплекс-методу (вместе с расширением модуля RF‑/STEEL Warping Torsion можно выполнить также пластический расчет по методу второго порядка)
• Расширение модуля RF-/STEEL Cold-Formed Sections (требуется дополнительная лицензия) для расчета предельных состояний по несущей способности и пригодности к эксплуатации холодногнутых стальных стержней по нормам EN 1993-1-3 и EN 1993-1-5
• Расчет по ПС 1г: выбор основных или особых расчетных ситуаций для каждого загружения, сочетания нагрузок или расчетного сочетания.
• Расчет по ПС 2-ой группы: выбор характерных, частых или квазипостоянных расчетных ситуаций для каждого загружения, сочетания нагрузок или расчетного сочетания
• Расчет на растяжение с определяемыми площадями сечения нетто в начале и в конце стержня
• Расчет швов сварных сечений
• Дополнительный расчет пружины депланации для узловых опор на блоках стержней

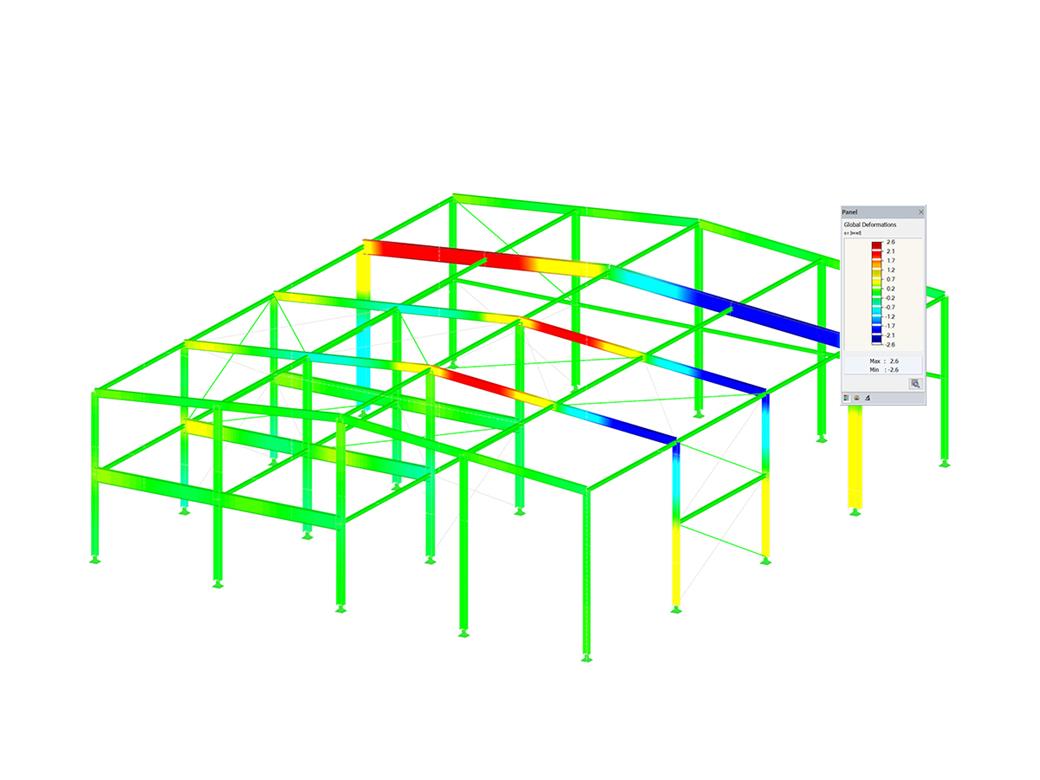

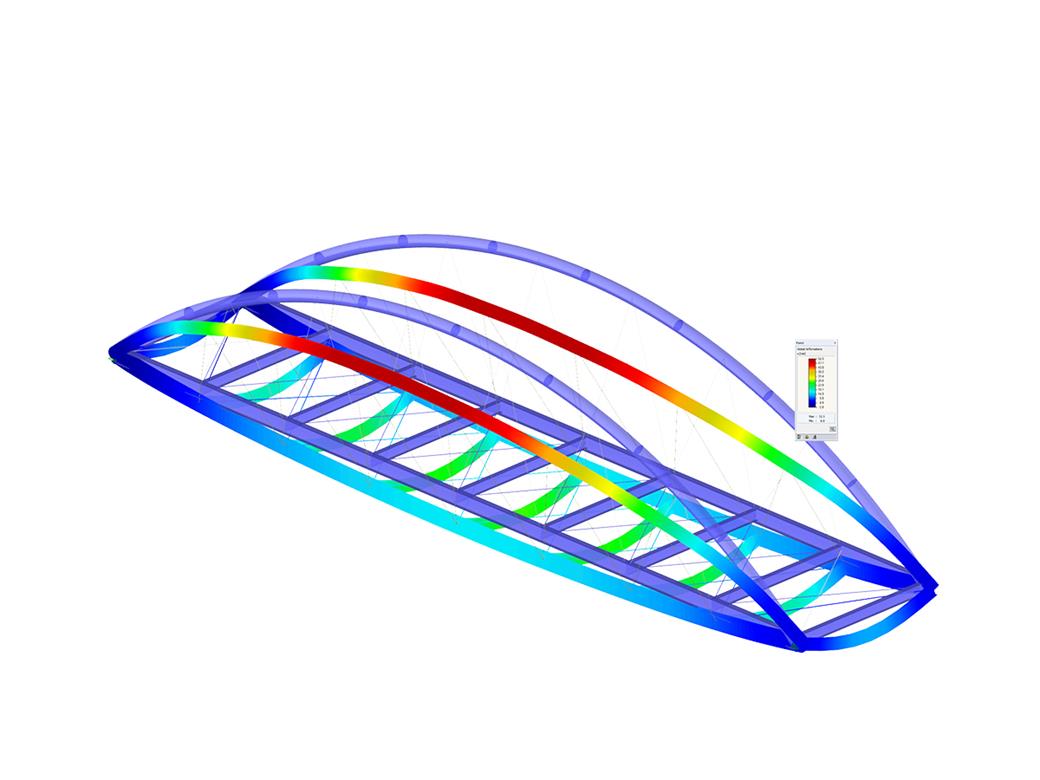

• Графика расчетных коэффициентов на сечении и в модели RFEM/RSTAB
• Определение определяющих внутренних сил
• Возможность фильтрации графических результатов в программе RFEM/RSTAB
• Изображение расчетных коэффициентов и классов сечений в визуализированном виде
• Цветовая шкала в окне результатов
• Автоматическая оптимизация сечений
• Перенос оптимизированных сечений в программу RFEM/RSTAB
• Спецификация изделий и определение массы
• Прямой экспорт данных в программу MS Excel
• Протокол результатов, готовый к экспертной проверке
• Возможность включения температурной кривой в протокол результатов

При выполнении расчета на растяжение, сжатие, изгиб и сдвиг, модуль сравнивает расчетные значения максимальной несущей способности с расчетными величинами воздействий.

Если элементы конструкции подвержены изгибу и сжатию, программа учитывает их взаимодействие. В модуле RF-/STEEL EC3 можно определить коэффициенты по методу 1 (Приложение A) или методу 2 (Приложение B).

При расчете потери устойчивости при изгибе нет необходимости задавать ни гибкость, ни упругую критическую силу определяющей формы потери устойчивости. Модуль автоматически вычисляет все необходимые коэффициенты для расчетных значений изгибающих напряжений. RF-/STEEL EC3 определяет упругий критический момент при потере устойчивости плоской формы изгиба для каждого стержня на каждом x-разрез сечения. При необходимости, задаются только боковые промежуточные опоры отдельных стержней/блоков стержней, которые можно ввести в одном из окон исходных данных.

При расчете выбранных стержней на огнестойкость в RF-/STEEL EC3, в отдельные окна для исходных данных можно ввести дополнительные параметры, такие как: тип покрытия или облицовки. Общие настройки включают в себя требуемое время по огнестойкости, температурную кривую и другие коэффициенты. В протоколе результатов перечислены все промежуточные значения и окончательные результаты расчета на огнестойкость. Также в протоколе результатов можно распечатать температурную кривую.
