Přídavný modul pro RFEM 5
RF-STEEL EC3

Tento přídavný modul provádí veškerá typická posouzení únosnosti, stability, deformace a požární odolnosti ocelových prutů podle Eurokódu 3. Zahrnuje materiály, průřezy a vnitřní síly z programu RFEM 5 a umožňuje posouzení ocelových tenkostěnných průřezů včetně automatické klasifikace průřezů a výpočtu kritických momentů při klopení. Kromě toho lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.

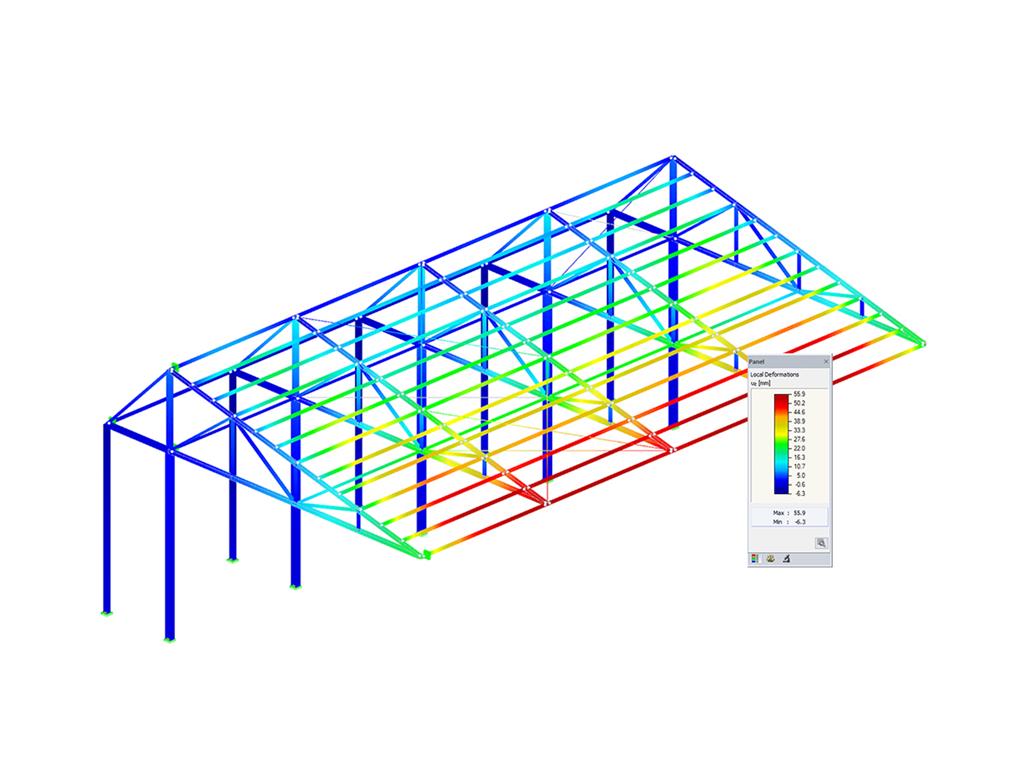

Posouzení ocelových prutů podle EC 3

Celkový počet: 4

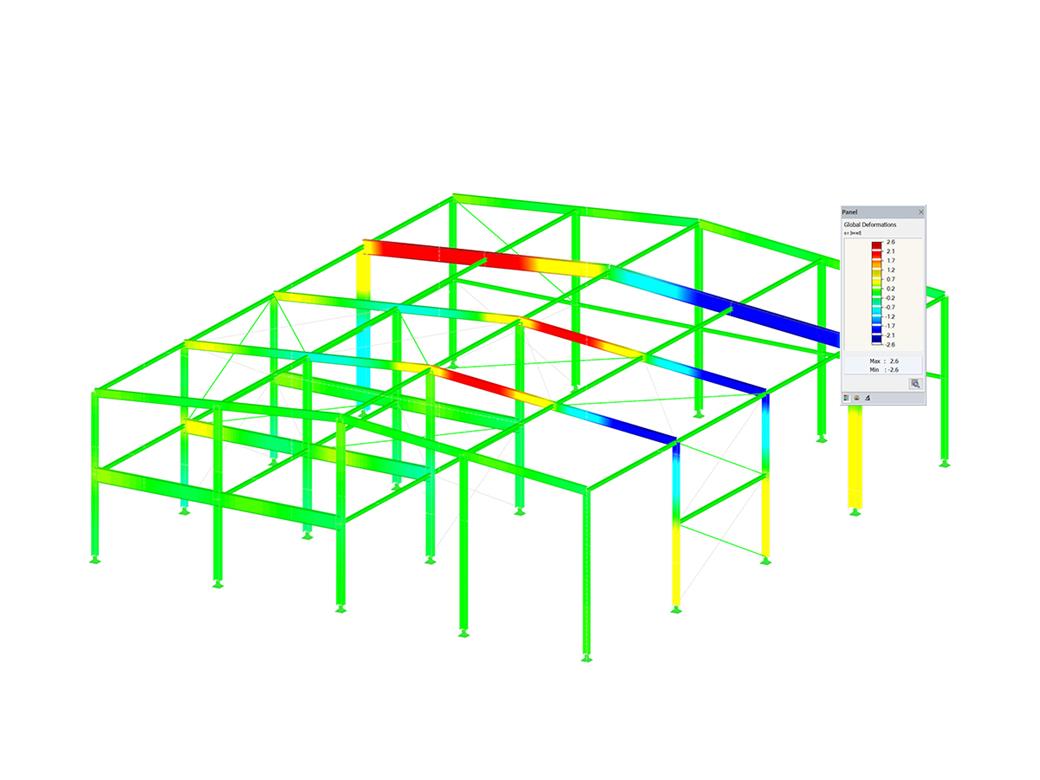

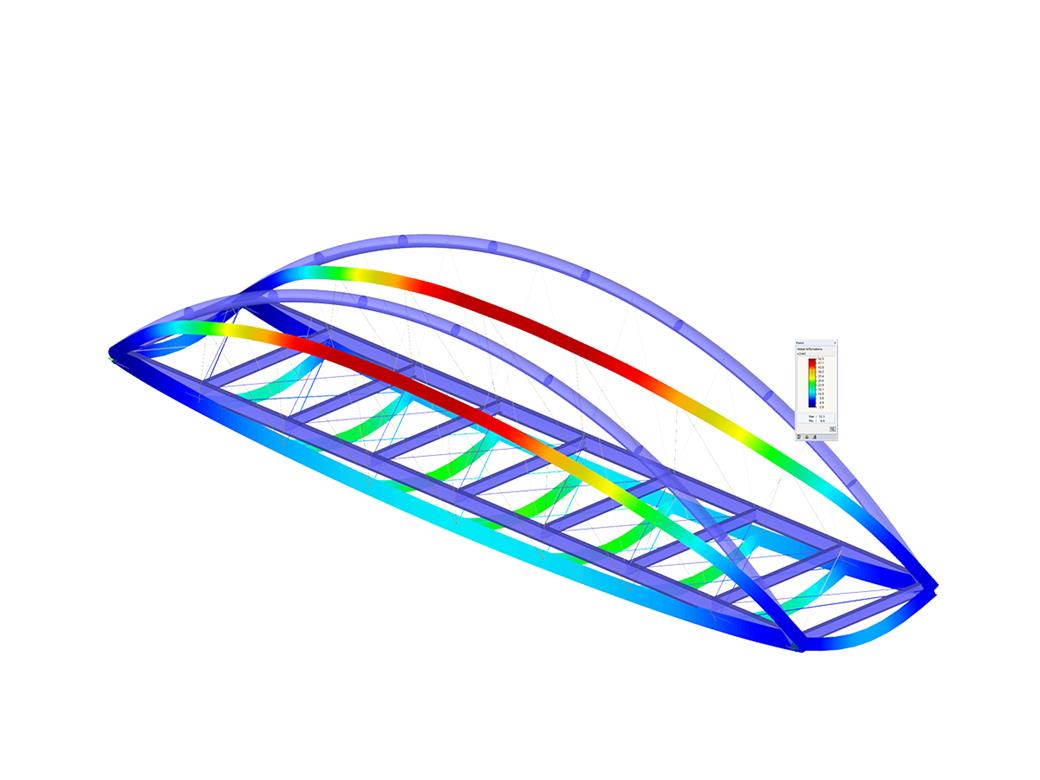

Analýza napětí prutové konstrukce v programu RSTAB

RF-/STEEL EC3 | Základní vlastnosti

Import materiálů, průřezů a vnitřních sil z programu RFEM/RSTAB
Posouzení ocelových tenkostěnných průřezů podle EN 1993-1-1:2005 a EN 1993-1-5:2006
Automatická klasifikace průřezů podle EN 1993-1-1:2005 + AC: 2009, čl. 5.5.2 a EN 1993-1-5:2006, čl. 4.4 (průřezy třídy 4), s možností určení účinných šířek podle přílohy E pro napětí pod fy
Integrace parametrů podle následujících národních příloh:
DIN EN 1993-1-1/NA:2015-08 (Německo)
ÖNORM B 1993-1-1:2007-02 (Rakousko)
NBN EN 1993-1-1/ANB:2010-12 (Belgie)
BDS EN 1993-1-1/NA:2008 (Bulharsko)
DS/EN 1993-1-1 DK NA:2015 (Dánsko)
SFS EN 1993-1-1/NA:2005 (Finsko)
NF EN 1993-1-1/NA:2007-05 (Francie)
ELOT EN 1993-1-1 (Řecko)
UNI EN 1993-1-1/NA:2008 (Itálie)
LST EN 1993-1-1/NA:2009-04 (Litva)
LU EN 1993-1-1: 2005/AN-LU:2011 (Lucembursko)
MS EN 1993-1-1/NA:2010 (Malajsie)
NEN EN 1993-1-1/NA:2011-12 (Nizozemsko)
NS EN 1993-1-1/NA:2008-02 (Norsko)
PN EN 1993-1-1/NA:2006-06 (Polsko)
NP EN 1993-1-1/NA:2010-03 (Portugalsko)
SR EN 1993-1-1/NB:2008-04 (Rumunsko)
SS EN 1993-1-1/NA:2011-04 (Švédsko)
SS EN 1993-1-1/NA:2010 (Singapur)
STN EN 1993-1-1/NA:2007-12 (Slovensko)
SIST EN 1993-1-1/A101:2006-03 (Slovinsko)
UNE EN 1993-1-1/NA:2013-02 (Španělsko)
ČSN EN 1993-1-1/NA:2007-05 (Česká republika)
BS EN 1993-1-1/NA:2008-12 (Velká Británie)
CYS EN 1993-1-1/NA:2009-03 (Kypr)
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
Automatický výpočet všech součinitelů potřebných pro stanovení návrhové hodnoty vzpěrné únosnosti Nb,Rd
Automatické určení pružného kritického momentu vzpěru Mcr pro každý prut nebo sadu prutů ve všech místech x metodou vlastních čísel nebo porovnáním průběhů momentů. Je třeba pouze definovat příčné mezilehlé podpory.
Posouzení prutů s náběhy, nesymetrických profilů nebo sad prutů obecnou metodou v souladu s EN 1993-1-1, čl. 6.3.4
Při uplatnění obecné metody podle čl. 6.3.4 lze zvolit „evropskou křivku pro klopení“ podle Naumese, Strohmanna, Ungermanna, Sedlacka (Stahlbau 77 (2008), str. 748-761)
Zohlednění torzního uložení (trapézový plech a vaznice)
Volitelné zohlednění smykových polí (například trapézový plech a ztužení)
Rozšíření modulu RF-/STEEL Warping Torsion (vyžaduje licenci) pro analýzu ztráty stability podle teorie druhého řádu se 7 stupni volnosti (vázané kroucení)
Rozšíření modulu RF-/STEEL Plasticity (vyžaduje licenci) pro plastické posouzení průřezů podle metody dílčích vnitřních sil (PIFM) a simplexové metody pro obecné průřezy (ve spojení s rozšířením RF-/STEEL Warping Torsion umožňuje plastické posouzení podle teorie druhého řádu)
Rozšíření modulu RF-/STEEL Cold-Formed Sections (vyžaduje licenci) umožňuje posoudit únosnost a použitelnost ocelových prutů tvarovaných za studena podle norem EN 1993-1-3 a EN 1993-1-5.
Posouzení MSÚ: výběr základních nebo mimořádných návrhových situací pro každý zatěžovací stav, kombinaci zatížení nebo kombinaci výsledků
Posouzení MSP: výběr charakteristických, častých nebo kvazistálých návrhových situací pro každý zatěžovací stav, kombinaci zatížení nebo kombinaci výsledků
Posouzení na tah s definovatelnými plochami oslabeného průřezů pro začátek a konec prutu
Posouzení svarů pro svařované průřezy
Volitelný výpočet deplanační pružiny pro uzlové podpory na sadách prutů

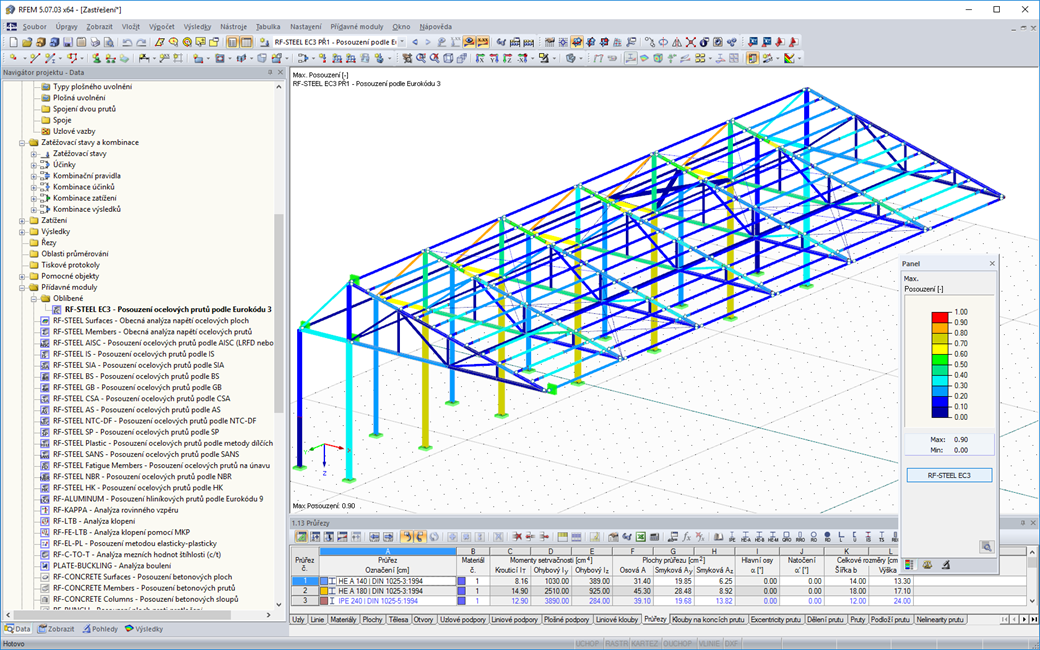

Grafické znázornění využití na průřezu a v modelu RFEM/RSTAB
Stanovení rozhodujících vnitřních sil
Možnost filtrovat výsledky v programu RFEM/RSTAB
Zobrazení stupně využití a tříd průřezů v renderovaném náhledu
Barevné stupnice v tabulkách výsledků
Automatická optimalizace průřezu
Import optimalizovaných průřezů do programu RFEM/RSTAB
Výkaz materiálu a stanovení hmotnosti
Přímý export dat do MS Excel
Tiskový protokol k ověření výsledků posouzení
Možnost zahrnout teplotní křivku do tiskového protokolu

RF-STEEL EC3 | Údaje

RF-/STEEL EC3 automaticky převezme průřezy definované v programu RFEM/RSTAB. Je možné posoudit všechny tenkostěnné průřezy. Modul automaticky vybere nejvhodnější metodu posouzení v souladu s normami.

Při posouzení mezního stavu únosnosti lze zohlednit různá namáhání a vybrat jeden z interakčních vzorců daných normou.

Klasifikace navržených průřezů do tříd 1 - 4 je důležitou součástí posouzení podle Eurokódu 3. Tímto způsobem se určí omezení únosnosti a rotační kapacity vlivem lokálního boulení pro části průřezu. RF-/STEEL EC3 dále stanoví poměr (c/t) pro prvky průřezu, které jsou namáhány tlakem, a provede plně automatickou klasifikaci průřezů.

U posouzení stability je možné nastavit namáhání prutů nebo sad prutů ohybovým vzpěrem ve směru osy y a/nebo z. Kromě toho lze definovat další příčné podpory. RF-/STEEL EC3 automaticky určí štíhlost a pružnou kritickou sílu na základě okrajových podmínek. Pro posouzení klopení si může uživatel nechat automaticky v programu vypočítat pružný kritický moment při klopení nebo ho může také zadat ručně. V detailním nastavení je možné zohlednit bod působení příčných zatížení, který ovlivňuje tuhost v kroucení. Dále lze zohlednit torzní uložení (například od trapézových plechů a vaznic) a smyková pole (například od trapézových plechů a ztužení).

V současném stavebnictví, v kterém se používají stále štíhlejší průřezy, představuje mezní stav použitelnosti důležitý faktor ve statických výpočtech. V modulu RF-/STEEL EC3 lze přiřadit jednotlivé zatěžovací stavy, kombinace zatížení a kombinace výsledků různým návrhovým situacím. Odpovídající mezní hodnoty jsou přednastaveny v národní příloze, avšak mohou být kdykoliv upraveny. Modul umožňuje definovat vztažné délky a nadvýšení a zohlednit je při posouzení.

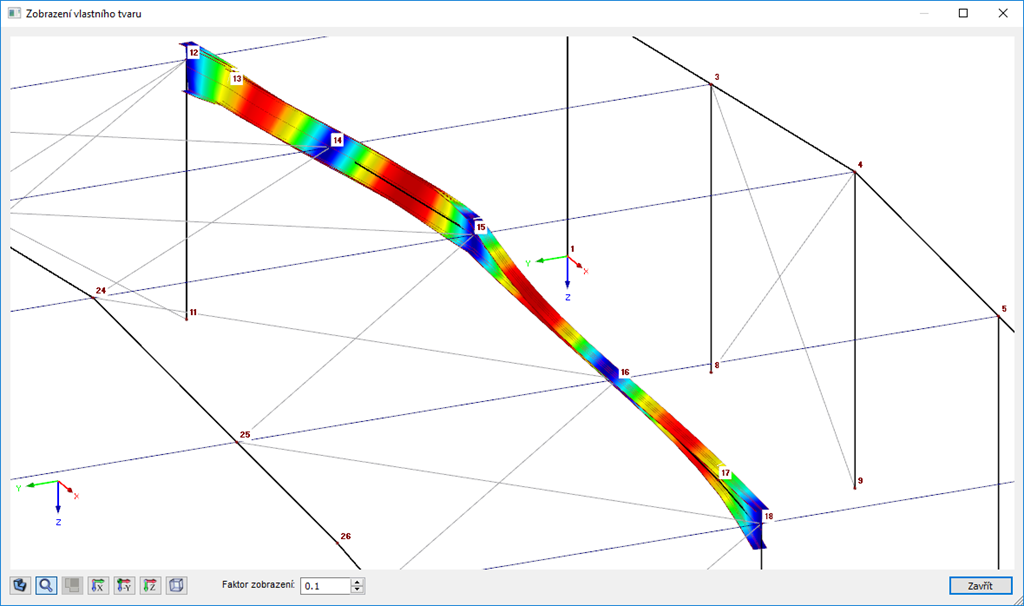

Grafické znázornění vlastního tvaru pro sadu prutů

RF-/STEEL EC3 | Posouzení

Při posouzení namáhaní vlivem tahu, tlaku, ohybu a smyku se porovnají návrhové hodnoty maximální únosnosti s návrhovými hodnotami účinků.

Pokud konstrukční dílce podléhají ohybu a tlaku současně, program tuto interakci zohlední. RF-/STEEL EC3 nabízí při volbě interakčního vzorce stanovení součinitele podle Metody 1 (příloha A) nebo Metody 2 (příloha B).

Pro posouzení rovinného vzpěru není nutné uvádět ani štíhlostní poměr, ani kritické zatížení rozhodujícího případu vybočení. Modul automaticky spočítá všechny požadované součinitele pro návrhovou hodnotu namáhání ohybem. Pružný kritický moment vzpěru je určen přímo programem, pro každý prut na každém místě x průřezu. V případě potřeby stačí zadat pouze příčné mezilehlé podpory pro jednotlivé pruty/sady prutů v jednom ze vstupních dialogů.

Pokud v modulu RF-/STEEL EC3 vybereme pruty pro posouzení požární odolnosti, objeví se zvláštní vstupní tabulka, ve které lze definovat další parametry, jako například typy ochranných nátěrů nebo obkladů. V globálních nastaveních lze nastavit požadovanou dobu požární odolnosti a zvolit teplotní křivku a další parametry. Tiskový protokol obsahuje všechny mezivýsledky a konečné posouzení požární odolnosti. Teplotní křivku lze zahrnout do tiskového protokolu.

RF-STEEL EC3 | Výsledky

Výsledky se zobrazí v přehledně uspořádaných tabulkách seřazené podle zatěžovacích stavů, průřezů, prutů, sad prutů nebo míst x. Výběrem příslušného řádku v tabulce se zobrazí podrobné informace o provedeném posouzení.

Výsledky obsahují srozumitelný seznam všech materiálových vlastností, charakteristik průřezů, návrhových vnitřních sil a součinitelů. V samostatném grafickém okně lze zobrazit průběh vnitřních sil pro každé místo x.

Podrobné a strukturované zobrazení výsledků doplňují výkazy materiálu po prutech/sadách prutů pro jednotlivé typy průřezů. Pro tisk vstupních dat a výsledků lze použít globální tiskový protokol v programu RFEM/RSTAB.

Pro další zpracování nejrůznějších dat je možné exportovat všechny tabulky do MS Excelu.
