modulo aggiuntivo RFEM 5
RF-STEEL EC3

• Importazione dei materiali, delle sezioni trasversali e delle forze interne da RFEM/RSTAB
• Progetto in acciaio delle sezioni trasversali a pareti sottili secondo EN 1993-1-1: 2005 e EN 1993-1-5: 2006
• Classificazione automatica delle sezioni trasversali secondo le normative EN 1993‑1‑1:2005 + AC:2009, art. 5.5.2, e EN 1993‑1‑5:2006, art. 4.4 (sezioni trasversali classe 4) con opzione della determinazione delle larghezze efficaci secondo l'appendice E per le tensioni sotto fy
• Integrazione dei parametri delle allegati nazionali per i seguenti paesi:
• DIN EN 1993-1-1/NA: 2015-08 (Germania)
• ÖNORM B 1993-1-1:2007-02 (Austria)
• NBN EN 1993-1-1/ANB:2010-12 (Belgio)
• BDS EN 1993-1-1/NA:2008 (Bulgaria)
• DS/EN 1993-1-1 DK NA:2015 (Danimarca)
• SFS EN 1993-1-1/NA:2005 (Finlandia)
• NF EN 1993-1-1/NA:2007-05 (Francia)
• ELOT EN 1993-1-1 (Grecia)
• UNI EN 1993-1-1/NA:2008 (Italia)
• LST EN 1993-1-1/NA:2009-04 (Lituania)
• UNI EN 1993-1-1/NA:2011-02 (Italia)
• MS EN 1993-1-1/NA:2010 (Malesia)
• NEN EN 1993-1-1/NA: 2011-12 (Paesi Bassi)
• NS EN 1993-1-1/NA: 2008-02 (Norvegia)
• PN EN 1993-1-1/NA: 2006-06 (Polonia)
• NP EN 1993-1-1/NA:2010-03 (Portogallo)
• SR EN 1993-1-1/NB:2008-04 (Romania)
• SS EN 1993-1-1/NA:2011-04 (Svezia)
• SS EN 1993-1-1/NA:2010 (Singapore)
• STN EN 1993-1-1/NA:2007-12 (Slovacchia)
• SIST EN 1993-1-1/A101:2006-03 (Slovenia)
• UNE EN 1993-1-1/NA:2013-02 (Spagna)
• CSN EN 1993-1-1/NA: 2007-05 (Repubblica Ceca)
• BS EN 1993-1-1/NA:2008-12 (Regno Unito)
• CYS EN 1993-1-1/NA: 2009-03 (Cipro)
• Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
• Calcolo automatico di tutti i coefficienti necessari per il valore di progetto della resistenza all'instabilità flessionale Nb,Rd

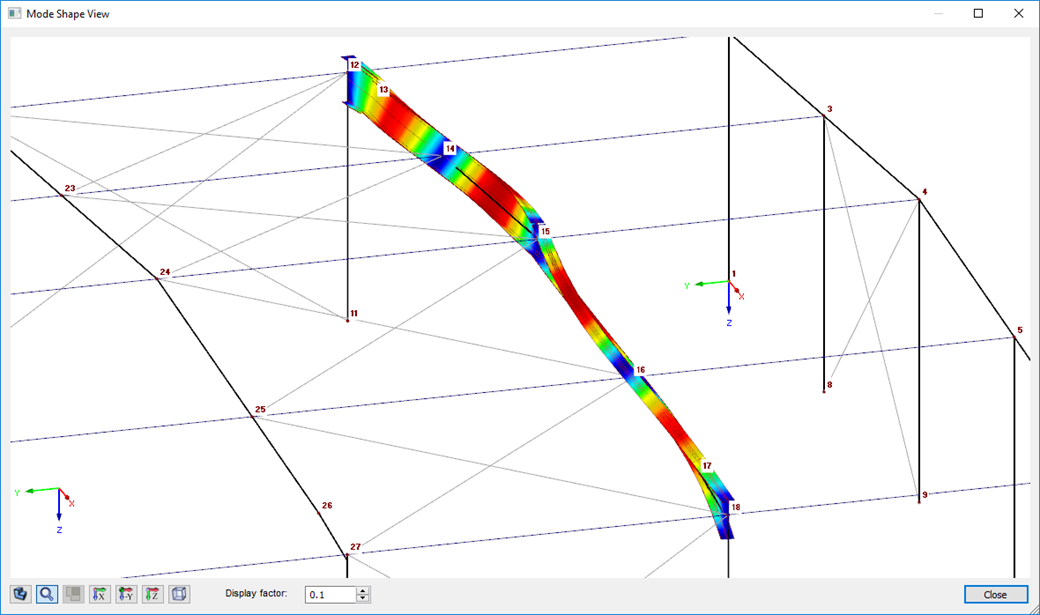

• Determinazione automatica del momento critico elastico ideale Mcr per ogni asta o set di aste su ogni posizione x secondo il metodo degli autovalori o confrontando i diagrammi dei momenti. Devi solo definire i vincoli esterni intermedi laterali.
• Progetto di aste rastremate, sezioni asimmetriche o set di aste secondo il metodo generale descritto nella normativa EN 1993-1-1, sezione 6.3.4
• Applicazione della curva di instabilità flesso-torsionale europea secondo Naumes, Strohmann, Ungermann, Sedlacek (Stahlbau 77 (2008), pagina 748‑761) con il metodo generale secondo la sezione 6.3.4
• Considerazione dei vincoli rotazionali (ad esempio per arcarecci e lamiere trapezoidali)
• Possibile considerazione di pareti di taglio (per esempio per lamiere trapezoidali e controventi)
• Estensione del modulo di RF-/STEEL Warping Torsion (licenza necessaria) per l'analisi di instabilità secondo la teoria secondo ordine come analisi delle tensioni, comprende anche dei 7 gradi di libertà grado di libertà (ingobbamento)
• RF-/STEEL Plasticity è un'estensione del modulo aggiuntivo (licenza necessaria) per il progetto plastico delle sezioni trasversali secondo il Partial Internal Forces Method (metodo PIF) ed il metodo Simplex per sezioni trasversali generali (in connessione con RF-/STEEL Warping Torsion, estensione del modulo, è possibile eseguire la progetto plastico secondo l'analisi del secondo ordine)
• Estensione di modulo RF-/STEEL Cold-Formed Sections (richiesta licenza) per i progetti di stato limite ultimo e di esercizio di profilati in acciaio piegati a freddo secondo le seguenti normative EN 1993-1-3 e EN 1993-1-5
• Progetto allo SLU: opzione di selezione tra situazioni di progetto fondamentali o eccezionali per ogni caso di carico, combinazione di carico o di risultato
• Progetto allo SLE: opzione di selezione tra situazioni di progetto caratteristiche, frequenti o quasi permanenti per ogni caso di carico, combinazione di carico o di risultato
• Analisi a trazione con aree definibili delle sezioni trasversali nette per inizio e fine asta
• Progetti di saldatura di sezioni saldate
• Possibile calcolo delle molle di ingobbamento per vincoli esterni dei nodi dei set di aste

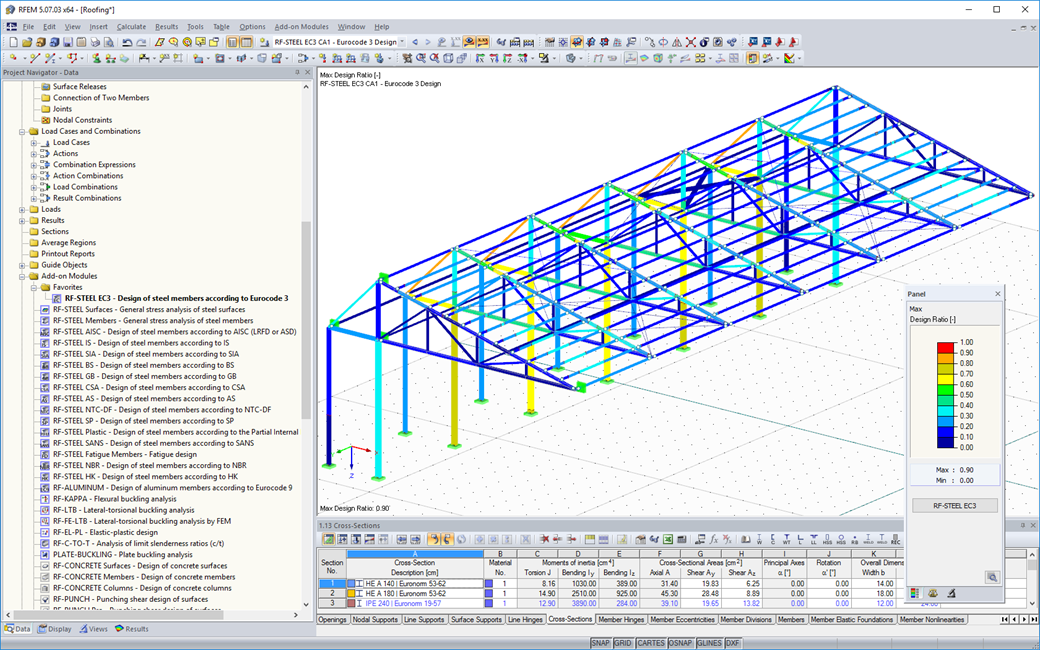

• Grafico dei rapporti di progetto delle sezioni trasversali e del modello di RFEM/RSTAB
• Determinazioni delle forze interne determinanti
• Opzioni di filtro per la visualizzazione grafica dei risultati in RFEM/RSTAB
• Visualizzazione grafica dei rapporti di progetto in modalità rendering
• Scale di colore nelle tabelle dei risultati
• Ottimizzazione automatica delle sezioni trasversali
• Trasferimento delle sezioni trasversali ottimizzate in RFEM/RSTAB
• Lista delle parti e determinazione delle masse
• Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
• Relazione di calcolo strutturata per ingegneri di controllo
• Possibilità di inserimento della curva della temperatura nella relazione di calcolo

Nei calcoli di trazione, compressione, flessione e taglio, i valori di progetto della massima sollecitazione vengono confrontati con i valori di progetto delle azioni.

Quando i componenti strutturali sono soggetti simultaneamente a flessione e compressione, viene eseguita un'interazione. RF-/STEEL EC3 consente all'utente di scegliere se i coefficienti per la formula di interazione devono essere determinati secondo il metodo 1 (Appendice A) o il metodo 2 (Appendice B).

Per il calcolo del rischio di instabilità flessionale, non è necessario fornire né il grado di snellezza né il carico critico ideale del caso di instabilità predominante. Il modulo calcola automaticamente tutti i coefficienti necessari per il valore di progetto della sollecitazione flessionale. RF-/STEEL EC3 determina autonomamente il momento critico di instabilità flessionale-torsionale per ogni asta in ogni punto x della sezione trasversale. L'utente deve solo fornire informazioni su eventuali appoggi laterali intermedi delle singole aste/gruppi di aste, che sono definiti in una delle maschere di inserimento dati.

Quando in RF-/STEEL EC3 vengono selezionate aste per la progettazione in caso di incendio, appare una maschera di inserimento dati aggiuntiva per specificare ulteriori parametri come, ad esempio, il tipo di rivestimento o di protezione. Come impostazione globale, è possibile impostare la durata richiesta della protezione antincendio, nonché selezionare la curva di temperatura e altri coefficienti. Nel rapporto di output, i valori intermedi e il risultato finale del calcolo della protezione antincendio vengono elencati in una tabella. Inoltre, è possibile stampare la curva di temperatura nel rapporto.
