Moduł dodatkowy dla RFEM 5
RF-STEEL EC3

• Import materiałów, przekrojów i sił wewnętrznych z RFEM/RSTAB
• Wymiarowanie stali dla przekrojów cienkościennych zgodnie z EN 1993‑1‑1: 2005 i EN 1993‑1‑5: 2006
• Automatyczna klasyfikacja przekrojów według EN 1993-1-1:2005 + AC:2009, rozdział 5.5.2 oraz EN 1993-1-5:2006, rozdział 4.4 (przekrój klasy 4) z możliwością określenia szerokości efektywnej zgodnie z załącznikiem E dla naprężeń poniżej fy
• Integracja parametrów dla następujących załączników krajowych:
• DIN EN 1993-1-1/NA: 2015-08 (Niemcy)
• ÖNORM B 1993-1-1: 2007-02 (Austria)
• NBN EN 1993-1-1/ANB: 2010-12 (Belgia)
• BDS EN 1993-1-1/NA: 2008 (Bułgaria)
• DS/EN 1993-1-1 DK NA: 2015 (Dania)
• SFS EN 1993-1-1/NA: 2005 (Finlandia)
• NF EN 1993-1-1/NA: 2007-05 (Francja)
• ELOT EN 1993-1-1 (Grecja)
• UNI EN 1993-1-1/NA: 2008 (Włochy)
• LST EN 1993-1-1/NA: 2009-04 (Litwa)
• UNI EN 1993-1-1/NA:2011-02 (Włochy)
• MS EN 1993-1-1/NA: 2010 (Malezja)
• NEN EN 1993-1-1/NA: 2011-12 (Holandia)
• NS EN 1993-1-1/NA: 2008-02 (Norwegia)
• PN EN 1993-1-1/NA: 2006-06 (Polska)
• NP EN 1993-1-1/NA:2010-03 (Portugalia)
• SR EN 1993-1-1/NB:2008-04 (Rumunia)
• SS EN 1993-1-1/NA:2011-04 (Szwecja)
• SS EN 1993-1-1/NA:2010 (Singapur)
• STN EN 1993-1-1/NA:2007-12 (Słowacja)
• SIST EN 1993-1-1/A101:2006-03 (Słowenia)
• UNE EN 1993-1-1/NA:2013-02 (Hiszpania)
• CSN EN 1993-1-1/NA: 2007-05 (Republika Czeska)
• BS EN 1993-1-1/NA:2008-12 (Wielka Brytania)
• CYS EN 1993-1-1/NA: 2009-03 (Cypr)
• Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
• Automatyczne określanie wszystkich wymaganych współczynników dla obliczeniowej wartości nośności na wyboczenie giętne N b , Rd

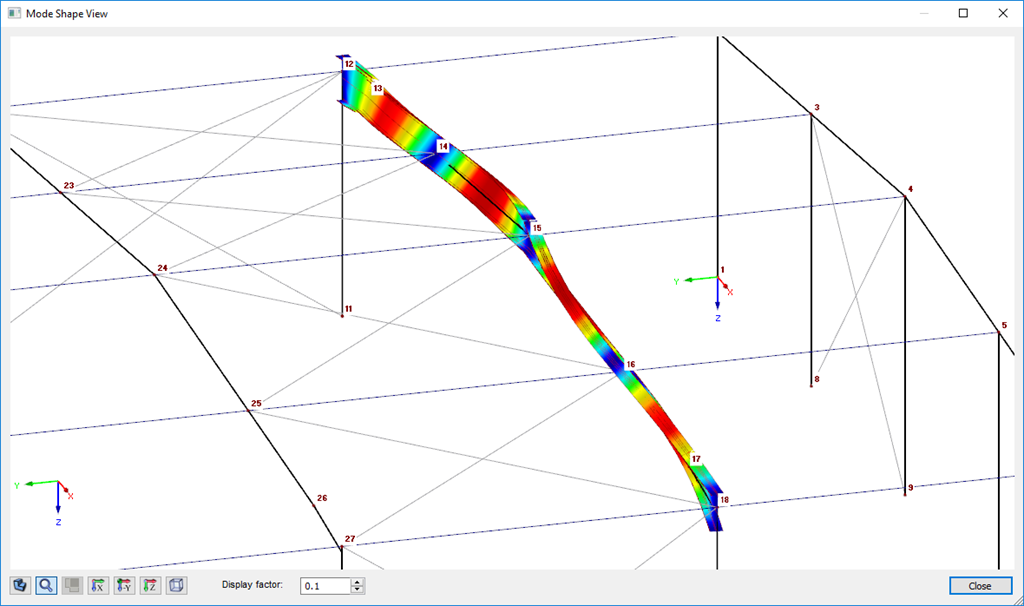

• Automatyczne określanie idealnego sprężystego momentu krytycznego Mcrdla każdego pręta lub zbioru prętów we wszystkich miejscach x według metody wartości własnej lub poprzez porównanie wykresów momentów. Użytkownik musi jedynie określić boczne podpory pośrednie.
• Wymiarowanie prętów o zmiennej wysokości przekroju, przekrojów niesymetrycznych lub zbiorów prętów według ogólnej metody opisanej w EN 1993-1-1, 6.3.4
• Podczas stosowania metody ogólnej według 6.3.4, opcjonalnie można zastosować "europejską krzywą zwichrzenia" według Naumesa, Strohmanna, Ungermanna, Sedlacka (Stahlbau 77 (2008), strona 748-761)
• Możliwość uwzględniania ograniczeń obrotu (np. blacha trapezowa lub płatwie)
• Opcjonalne uwzględnianie panela usztywniającego (np. blacha trapezowa lub płatwie)
• Rozszerzenie modułu RF-/STEEL Warping Torsion (wymagana licencja) do analizy stateczności według analizy drugiego rzędu jako analiza naprężeń wraz z uwzględnieniem siódmego stopnia swobody (skręcanie)
• Rozszerzenie modułu RF-/STEEL Plastyczność (wymagana licencja) do plastycznej analizy przekrojów zgodnie z metodą Partial Internal Forces Method (PiFM) i metodą sympleksową dla przekrojów ogólnych (w połączeniu z rozszerzeniem modułu RF-/STEEL-Warping Torsion możliwe jest przeprowadzenie obliczeń plastycznych zgodnie z analizą drugiego rzędu)
• Rozszerzenie modułu RF-/STEEL Cold-Formed Section (wymagana licencja) do obliczeń stanu granicznego nośności i użytkowalności dla prętów stalowych formowanych na zimno, zgodnie z normami EN 1993-1-3 i EN 1993-1-5
• Obliczenia w SGN: możliwość wybrania pomiędzy podstawowymi i wyjątkowymi sytuacjami obliczeniowymi dla każdego przypadku, grupy lub kombinacji obciążeń
• Obliczenia w SGU: możliwość wybrania charakterystycznych, częstych lub quasi-stałych sytuacji obliczeniowych dla każdego przypadku, grupy lub kombinacji obciążeń
• Możliwa jest analiza rozciągania zdefiniowanego pola przekroju netto dla początków i końców prętów
• Obliczanie spoin spawanych przekrojów
• Opcjonalne uwzględnienie deplanacji sprężystej dla podpór węzłowych w zbiorach prętów

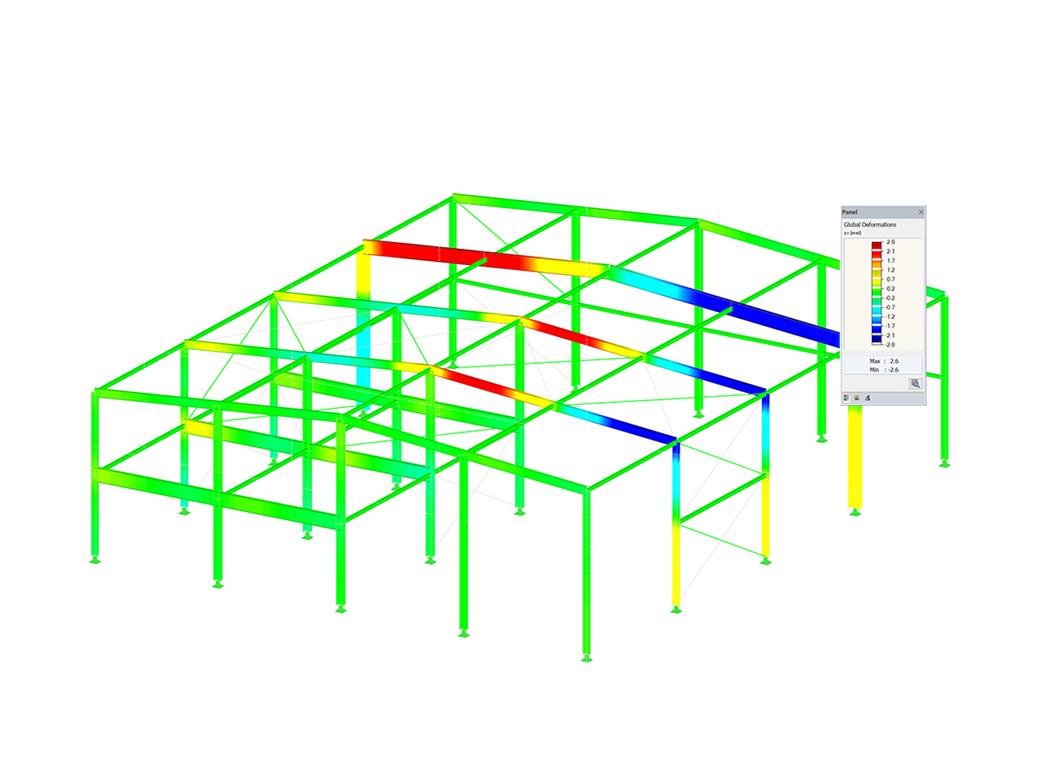

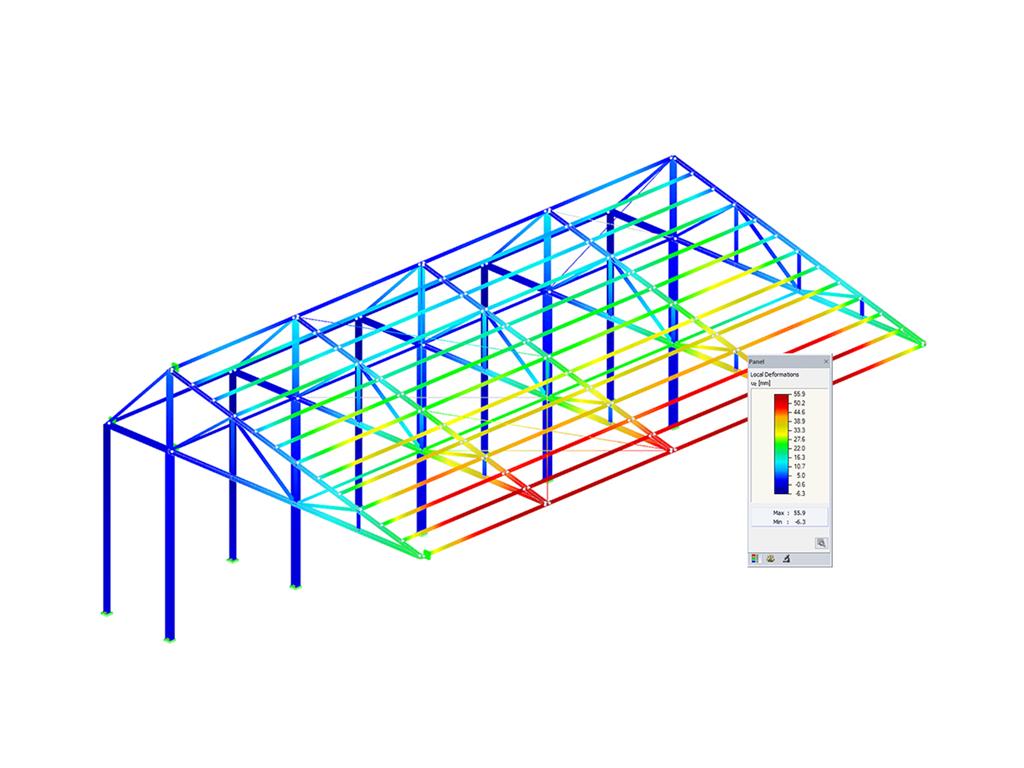

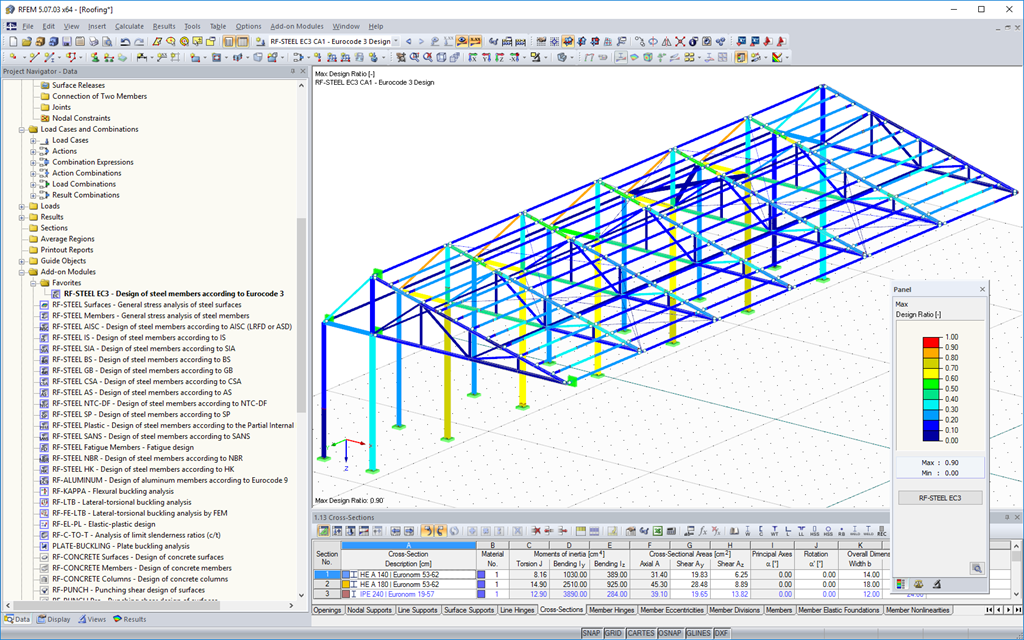

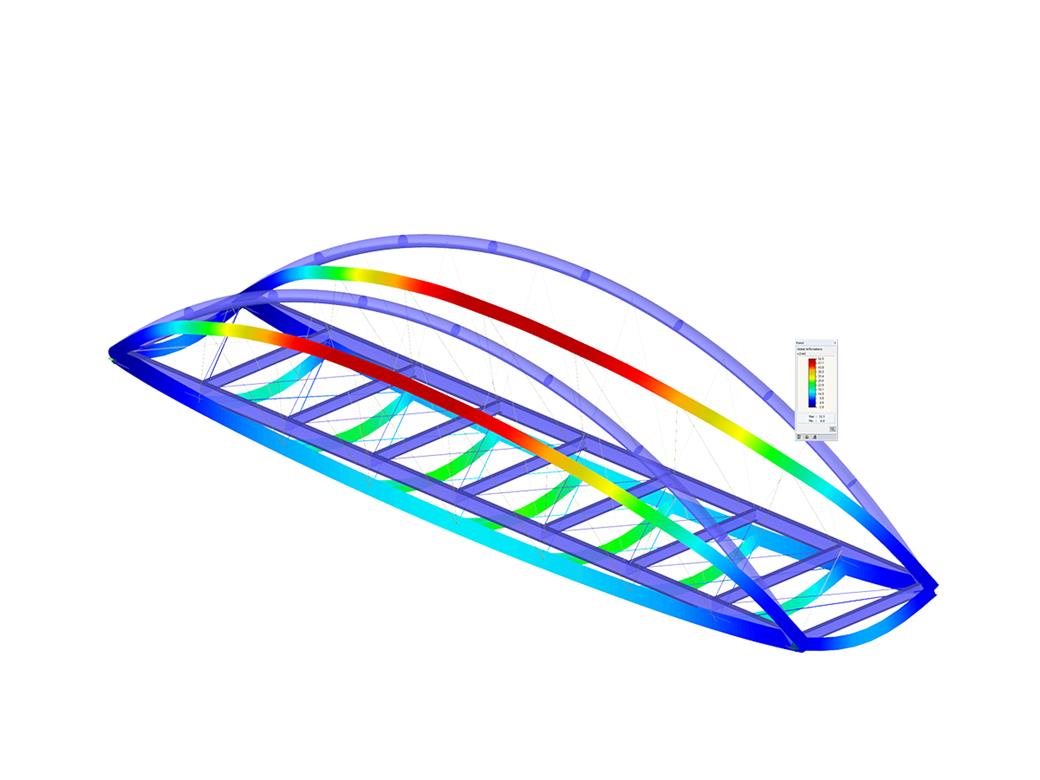

• Graficzne przedstawianie stopni wykorzystania przekroju na wykresie i na modelu w programie RFEM/RSTAB
• Określanie głównych sił wewnętrznych
• Możliwość filtrowania wyników graficznych w programie RFEM/RSTAB
• Graficzne wyświetlanie stopni wykorzystania przekroju i klas przekrojów w renderowanym widoku
• Kolorowe skale w tabelach wyników
• Automatyczna optymalizacja przekrojów
• Transfer zoptymalizowanych przekrojów do programu RFEM/RSTAB
• Wykaz materiałów według prętów i zbiorów prętów
• Bezpośredni eksport danych do aplikacji MS Excel
• Przejrzysty protokół wydruku pozwalający sprawdzić wyniki obliczeń
• W protokole można ująć krzywą temperatury

Przy dowodach obciążenia rozciągającego, ściskającego, zginającego i poprzecznego wartości obliczeniowe maksymalnego obciążenia są porównywane z wartościami obliczeniowymi oddziaływań.

Kiedy elementy są jednocześnie obciążane zginaniem i ściskaniem, przeprowadzana jest interakcja. RF-/STAHL EC3 umożliwia użytkownikowi wybór, czy współczynniki do wzoru interakcji mają być obliczane zgodnie z metodą 1 (załącznik A) czy metodą 2 (załącznik B).

Do prowadzenia dowodu na zwichrzenie ze zginaniem nie jest wymagane podawanie smukłości ani obliczeniowego obciążenia wyboczeniowego dla dominującego przypadku wyboczenia. Moduł automatycznie oblicza wszystkie niezbędne współczynniki dla obliczeniowej wartości nośności przy zginaniu. Idealny moment zwijający ze zginaniem RF-/STAHL EC3 określa samodzielnie dla każdego pręta w każdej x-miejscu przekroju. Użytkownik musi jedynie określić informacje o ewentualnych podporach bocznych poszczególnych prętów/zestawów prętów, które są definiowane w jednym z masek wejściowych.

Jeśli w RF-/STAHL EC3 do obliczeń na gorąco wybierane są pręty, pojawia się dodatkowa maska wejściowa do podania dodatkowych parametrów, takich jak rodzaj powłoki lub okładziny. Globalnie można ustawić wymaganą długość ochrony przeciwpożarowej oraz wybrać krzywą temperatury i inne współczynniki. W protokole wynikowym zostaną zestawione wartości pośrednie oraz wynik końcowy dowodu ochrony przeciwpożarowej. Ponadto możliwe jest wydrukowanie krzywej temperatury w protokole.
