Расчёт деревянных конструкций для RFEM 6

Расчёт деревянных конструкций для RFEM 6

Аддон Расчёт деревянных конструкций идеально подходит для расчёта конструкций из древесных материалов! Он позволяет рассчитывать прочность и устойчивость стержневых и плитных конструкций (RFEM) в предельном состоянии. Он предлагает широкий спектр сечений, включая прямоугольные, квадратные, тавровые и неправильные параметрические профили.

Он поддерживает расчёт поперечно-клеёной древесины (CLT), а также древесных материалов и бруса из клеёного шпона по норме EC 5. Пользователи могут настраивать важные параметры и расчётные значения. Быстрый и наглядный вывод результатов содержит подробную информацию об основных формулах, в которых легко разобраться.

Скачать иконку Скачать бесплатную пробную версию

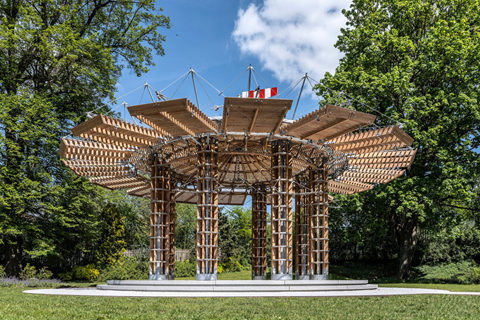

На изображении представлена деревянная конструкция кинетического павильона, разработанная в RFEM 6, расположенная в замке Radyč в Чешской Республике | © TIMBER DESIGN s.r.o. © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Subnavigation
01
Прочность и устойчивость
02
Пригодность к эксплуатации
03
Огнестойкость
04
Характеристики
05
Нормативы
Icon representing RFEM 6, a finite element analysis software application.

Прочность и устойчивость

Аддон Расчёт деревянных конструкций для RFEM 6 позволяет рассчитывать прочность сечения и выполнять анализ устойчивости деревянных налочных и плитных конструкций по предельному состоянии по несущей способности.

  • Широкий выбор сечений, таких как прямоугольные, квадратные, тавровые, круглые, нерегулярные параметрические сечения и многие другие (пригодность для расчёта зависит от выбранного норматива)
  • Расчёт поперечно-клеёной древесины (CLT)
  • Расчёт материалов на основе древесины и бруса из клеёного шпона по норме EC 5
  • Расчёт гипсокартонных и гипсоволокнистых плит (например, для стен из деревянных панелей)
  • Расчет конических и криволинейных стержней (метод расчёта по нормативу)
  • Возможна корректировка важных расчётных коэффициентов и нормативных параметров
  • Широкие возможности настройки данных для расчёта
  • Быстрый и наглядный вывод результатов для немедленного обзора распределения результатов после выполнения расчёта
  • Подробный вывод результатов расчёта и основных формул (понятный и проверяемый путь получения результата)
  • Численные результаты наглядно представлены в таблицах и графическое изображение результатов на модели
  • Интеграция результатов в протокол результатов RFEM/RSTAB
Модель деревянной конструкции, демонстрирующая элементы конструкции деревянного дома. Изображены детализированные соединения и балки. Программы для расчёта и проектирования деревянных конструкций

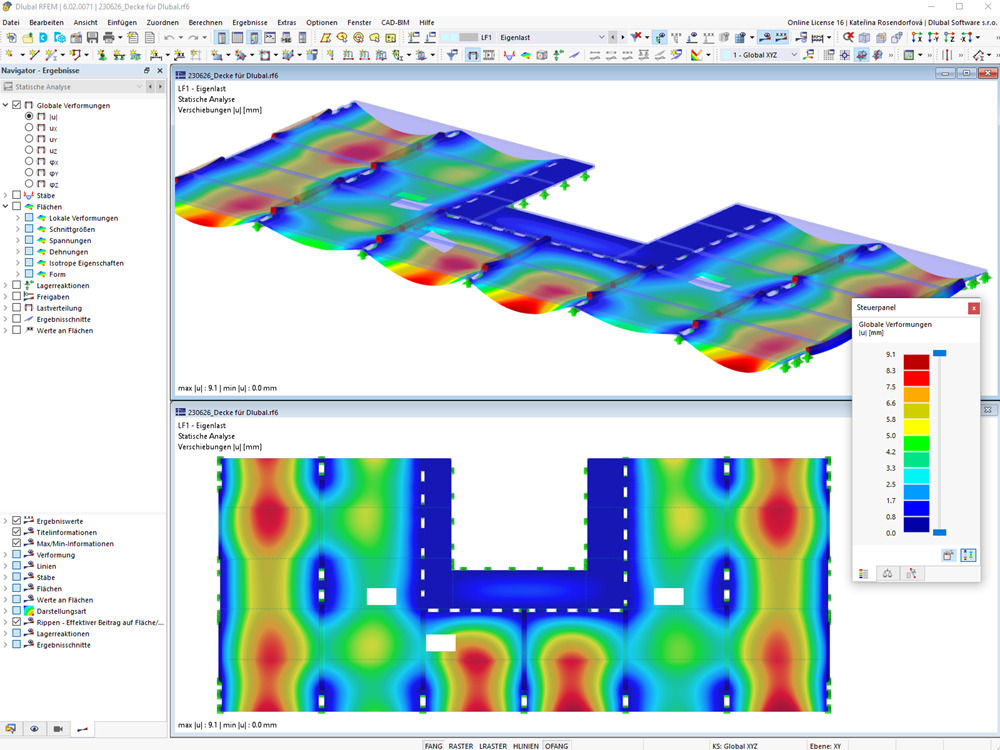

Изображение деформаций перекрытия из CLT-панелей в в строительном анализе. Точки нагрузки детализировано визуализируются.
Расчёт деревянных конструкций для RFEM 6
Деформация модели RFEM, демонстрирующая конструктивную целостность башни Эстер в Иерусалиме.
Расчёт деревянных конструкций для RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Каково текущее состояние разработки элемента «Балочная диафрагма», например, для моделирования деревянных каркасных стен?
Расчёт деревянных конструкций для RFEM 6
Модель деревянной конструкции, демонстрирующая элементы конструкции деревянного дома. Изображены детализированные соединения и балки. Программы для расчёта и проектирования деревянных конструкций
Изображение деформаций перекрытия из CLT-панелей в в строительном анализе. Точки нагрузки детализировано визуализируются. Расчёт деревянных конструкций для RFEM 6
Деформация модели RFEM, демонстрирующая конструктивную целостность башни Эстер в Иерусалиме. Расчёт деревянных конструкций для RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Каково текущее состояние разработки элемента «Балочная диафрагма», например, для моделирования деревянных каркасных стен? Расчёт деревянных конструкций для RFEM 6
Программы для расчёта и проектирования деревянных конструкций

Основные функции расчёта деревянных конструкций

Учет различных расчётных длин при расчёте на огнестойкость Расчёт конических и криволинейных стержней Расчёт опорного давления для внутренних и внешних опор Расчёт стержней с вутами и криволинейных стержней Все функции

Преимущества

  • Расчёт опорного давления
  • Расчёт специальных форм, таких как криволинейные и конические стержни, включая устойчивость
  • Возможность по-разному задать высвобождения с потерей устойчивости и плоской формы изгиба для расчёта на огнестойкость и для обратного распределения момента, например, для подветренной стороны.
  • Учёт пазов
  • Учёт прочности системы с помощью ksys
  • Все расчётные проверки можно отследить с помощью чётких формул
  • Опция расчета на устойчивость с использованием анализа собственных чисел полностью интегрирована в расчётные проверки (вычисление Mcr )
  • Возможна комбинация с аддоном Депланация при кручении (7СтСв)

Реализовано для расчёта деревянных конструкций в RFEM 6

Изображение модели высотного здания, сочетающего такие материалы, как дерево и бетон.

Высотное здание из дерева и бетона

Здесь вы можете скачать модель высотного здания из дерева и бетона и открыть ее в программе для расчета конструкций RFEM.

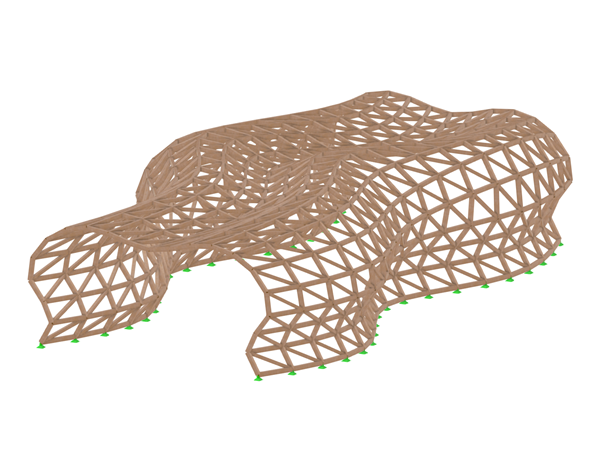

Модель 004295 | Криволинейная деревянная сетчатая оболочка, разработанная для скачивания и анализа в программе RFEM.

Деревянная решётчатая конструкция

Скачайте модель данной деревянной решетчатой конструкции и откройте ее в программе для расчета конструкций RFEM.

Визуализация модели деревянного геодезического купола, доступной для скачивания и анализа в программе RFEM.

Геодезический купол

На данном этапе у вас есть возможность скачать модель геодезического купола и открыть ее в программе для расчета конструкций RFEM.

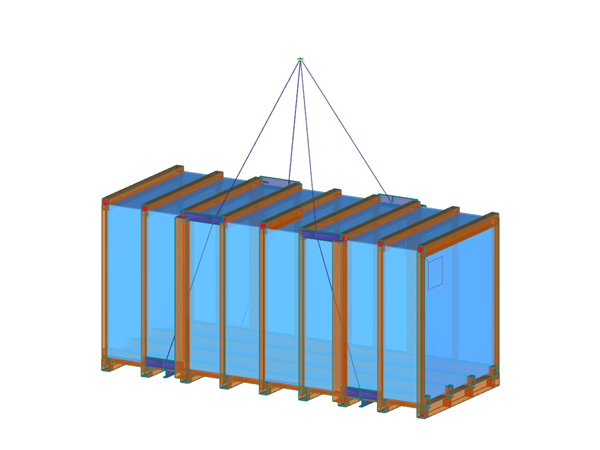

Модель деревянной тары демонстрирует процесс крановой обработки в программе конечных элементов.

Деревянная тара

Скачайте модель деревянной тары и откройте ее в программе для расчета конструкций RFEM.

Другие модели

Характеристики несущей способности сечений

Программа выполняет расчёты на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы. Одна из возможностей — проверка давления перпендикулярно направлению волокон на концовых и промежуточных опорах с (EC 5) и без усиливающих элементов (саморезы с полной резьбой).

Система учитывает более высокую прочность для близко расположенных одинаковых компонентов с помощью коэффициента ksys в соответствии с EN 1995-1-1, 6.6(1)-(3).

Подробнее

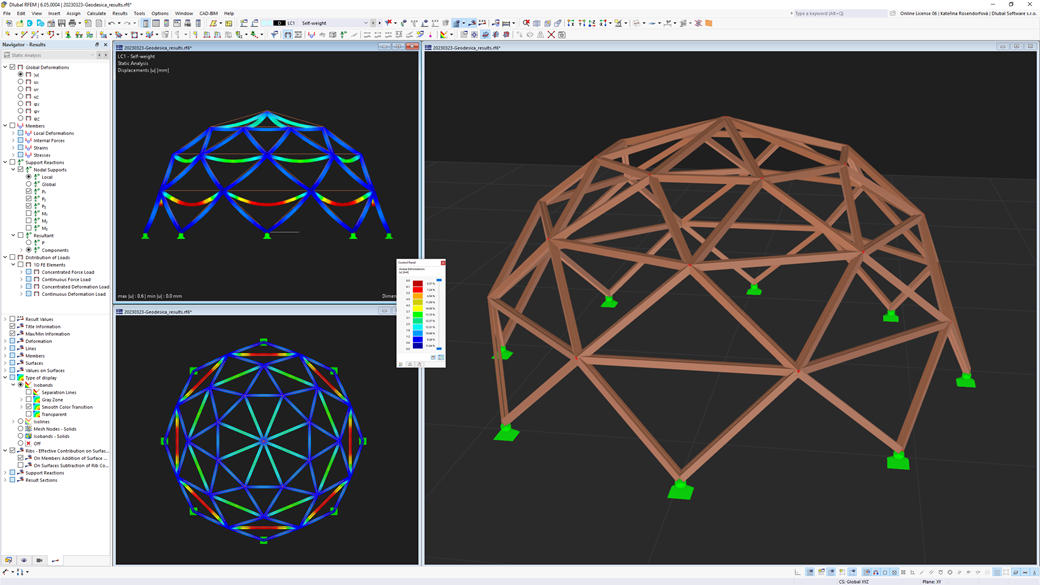

Геодезический купол демонстрирует комплексный статический анализ деревянных конструкций с особым акцентом на характеристики общей деформации.

Проверка устойчивости

Программа предлагает множество функций, таких как расчет внутренних усилий, проверка на сжатие, идентификация более прочной стороны, снижение усилий сдвига, проектирование изогнутых элементов, увеличение прочности на сдвиг, выбор из норм и четкие результаты с подробной сметой.

Система уже на этапе определения внутренних усилий в RFEM/RSTAB позволяет альтернативный учет всех эффектов для проверок на устойчивость (теория II порядка, несовершенства и снижение жесткости), а также по желанию в сочетании с аддоном Вращательно-пространственная устойчивость (7 степеней свободы).

Дополнительные функции
Визуализация расчёта деревянных конструкций в проекте с использованием RFEM 6
Мобильная версия - тестовый баннерski

Результаты

Если расчёт прошёл успешно, следует, так сказать, более расслабленная часть вашей работы, поскольку программа выполняет многие процессы автоматически. Например, выполненные расчётные проверки представлены в табличной форме. При этом изображаются все подробности результатов. Благодаря наглядному представлению формул расчёта вы можете легко проследить за результатами. Здесь нет эффекта «чёрного ящика».

Подробнее

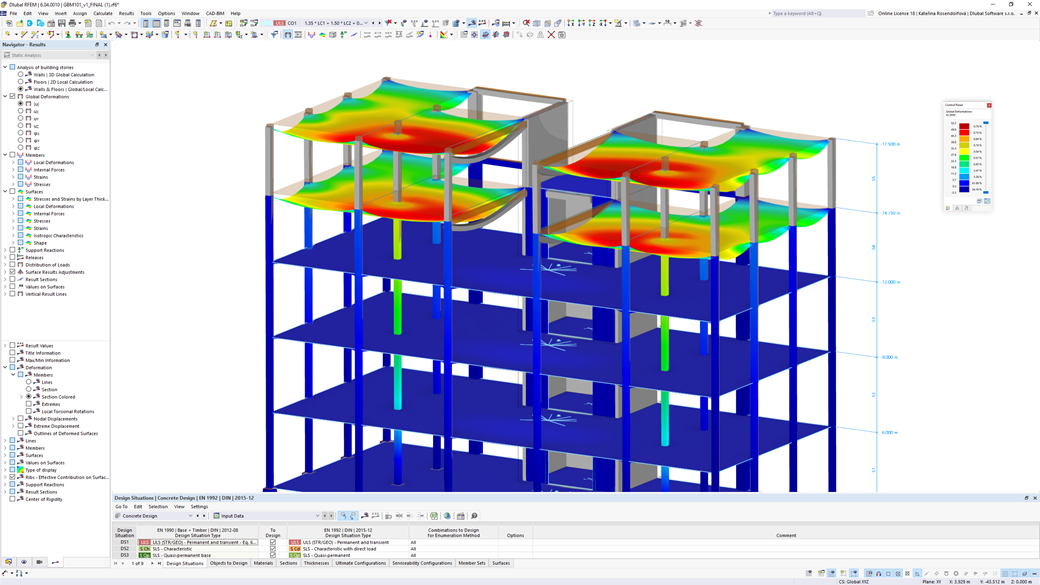

Расчёт древесины с комплексными результатами анализа, наглядно иллюстрирующими решения по глобальной деформации.

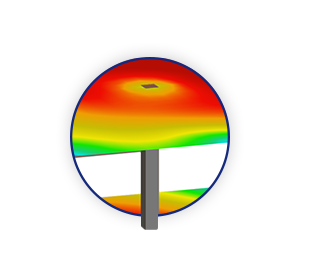

Детализированный анализ результатов общей деформации модели деревянной конструкции. Отображённые проверки расчёта дают всестороннее понимание процессов расчёта.

Ввод данных

Расчёт деревянных конструкций полностью интегрирован в основные программы. При этом автоматически учитывается конструкция и доступные результаты расчёта. Дополнительные данные для расчёта деревянных конструкций, такие как расчётные длины, редукция сечений или параметры расчёта, присдаются объектам для расчёта. Во многих местах программы удобно использовать функцию [Выбрать] для графического выбора.

Подробнее

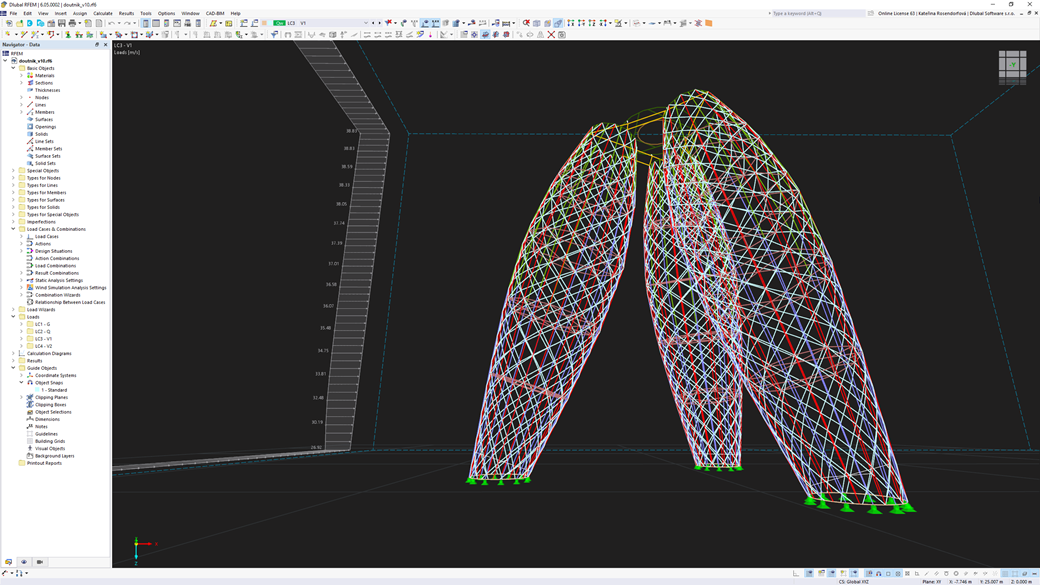

Модель башни обозрения Доубравка из деревянной конструкции в Праге, Чехия | © STATIC Solution s.r.o.
