Holzbemessung für RFEM 6

Holzbemessung für RFEM 6

Add-On Timber Design ist ideal für die Bemessung von Holzkonstruktionen! Es ermöglicht die Berechnung der Tragfähigkeit und Stabilität von Stab- und Flächentragwerken (RFEM) im Grenzzustand. Es bietet eine große Auswahl an Querschnitten, einschließlich Rechteck-, Quadrat-, T- und unregelmäßigen parametrischen Querschnitten.

Es unterstützt die Bemessung von Brettsperrholz (BSP) sowie von Holzwerkstoffen und Furnierschichtholz nach EC 5. Benutzer können wichtige Parameter und Nachweiswerte anpassen. Der schnelle und übersichtliche Ergebnisausgang enthält detaillierte Informationen zu den wesentlichen Formeln, die leicht nachvollziehbar sind.

Symbol für Download Kostenlose Testversion herunterladen

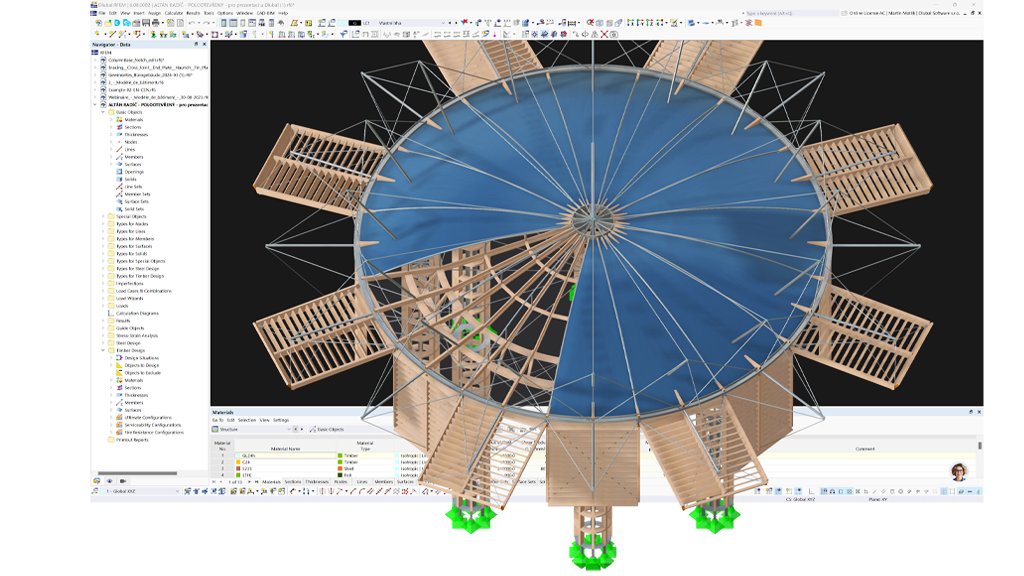

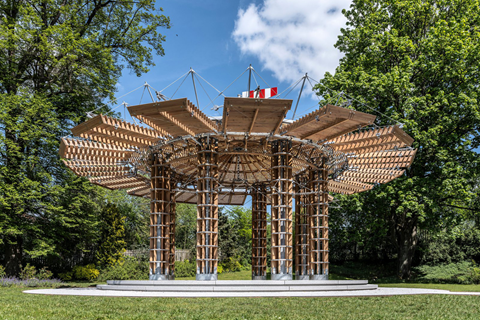

Das Bild zeigt die mit RFEM 6 entworfene Holzkonstruktion eines kinetischen Pavillons auf dem Schloss Radíč in der Tschechischen Republik | © TIMBER DESIGN s.r.o. © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Subnavigation
01
Tragfähigkeit und Stabilität
02
Gebrauchs-tauglichkeit
03
Brandschutz
04
Features
05
Normen
Icon representing RFEM 6, a finite element analysis software application.

Tragfähigkeit und Stabilität

Das Add-on zur Holzdimensionierung ermöglicht Ihnen den Nachweis der Quertragfähigkeit und Stabilität von Balken- und Flächentragwerken (RFEM) aus Holz im Grenzzustand der Tragfähigkeit.

  • Große Auswahl an Querschnitten wie Rechteck-, Quadrat-, T-, Rundquerschnitten, unregelmäßigen paramatrischen Querschnitten usw. (Eignung für Nachweisverfahren abhängig von gewählter Norm)
  • Bemessung von Brettsperrholz (BSP)
  • Bemessung von Holzwerkstoffen und Furnierschichtholz nach EC 5
  • Bemessung von Gipsplatten und Gipsfaserplatten (z. B. bei Holztafelwänden)
  • Bemessung von gevouteten und gekrümmten Stäben (Nachweisverfahren je nach Norm)
  • Anpassung der wesentlichen Nachweisbeiwerte und Normparameter möglich
  • Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
  • Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung
  • Detaillierte Ausgabe der Bemessungsergebnisse und der wesentlichen Formeln (nachvollziehbarer und prüfbarer Ergebnisweg)
  • Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit, diese grafisch in der Struktur darzustellen
  • Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
Holzbaumodell, das die Bauelemente eines Holzhauses zeigt. Die Verbindungen und Träger sind detailliert dargestellt. Statiksoftware für den Holzbau

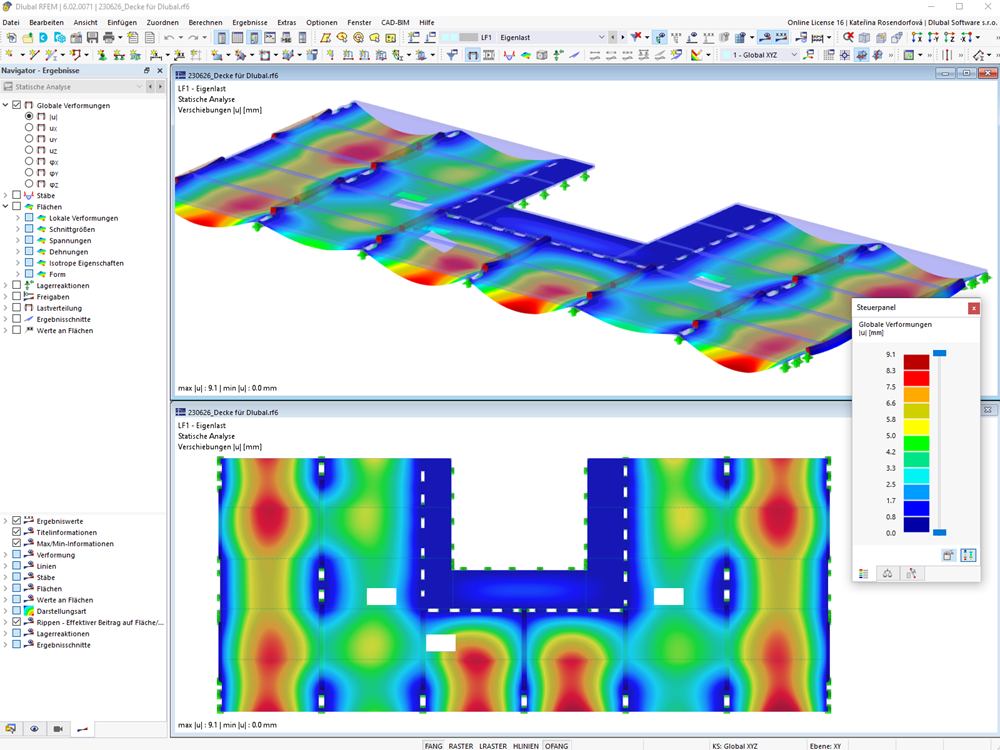

Darstellung der Verformungen einer Brettsperrholzdecke in der Bauanalyse. Die Belastungspunkte werden detailliert visualisiert.
Holzbemessung für RFEM 6

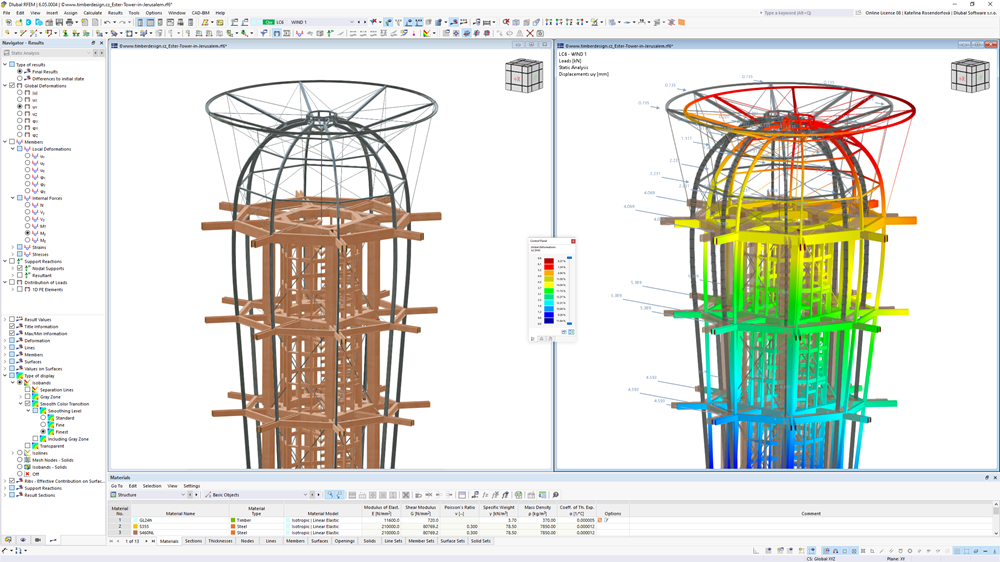

Verformung des RFEM-Modells mit Darstellung der strukturellen Integrität des Ester Towers in Jerusalem.
Holzbemessung für RFEM 6 | © Ing.Zbyněk Šrůtek | www.timberdesign.cz

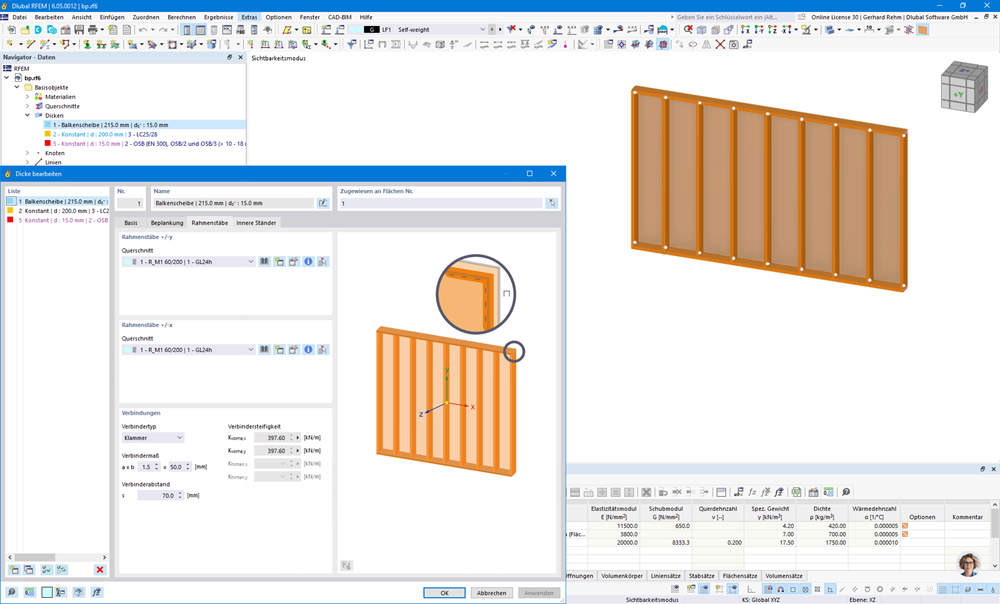

FAQ 005474 | Wie ist der aktuelle Entwicklungsstand des Elementes "Balkenscheibe" z.B. für die Modellierung von Holztafelbauwänden?
Holzbemessung für RFEM 6
Holzbaumodell, das die Bauelemente eines Holzhauses zeigt. Die Verbindungen und Träger sind detailliert dargestellt. Statiksoftware für den Holzbau
Darstellung der Verformungen einer Brettsperrholzdecke in der Bauanalyse. Die Belastungspunkte werden detailliert visualisiert. Holzbemessung für RFEM 6
Verformung des RFEM-Modells mit Darstellung der strukturellen Integrität des Ester Towers in Jerusalem. Holzbemessung für RFEM 6 | © Ing.Zbyněk Šrůtek | www.timberdesign.cz
FAQ 005474 | Wie ist der aktuelle Entwicklungsstand des Elementes "Balkenscheibe" z.B. für die Modellierung von Holztafelbauwänden? Holzbemessung für RFEM 6
Statiksoftware für den Holzbau

Hauptmerkmale von Holzbemessung

Berücksichtigung unterschiedlicher Knicklängen bei der Brandbemessung Bemessung von gevouteten und gekrümmten Stäben Auflagerpressungsnachweis für innere und äußere Auflager Bemessung von gevouteten und gekrümmten Stäben Alle Features

Ihre Vorteile

  • Auflagerpressungsnachweis
  • Bemessung von Sonderformen wie gekrümmte und gevoutete Stäbe inklusive Stabilität
  • Halterungen zur Knick- und Kippaussteifung können für den Brandschutznachweis sowie für umgekehrten Momentenverlauf bei z. B. Unterwind anders definiert werden
  • Berücksichtigung von Ausklinkungen
  • Berücksichtigung Systemfestigkeit über ksys
  • Sämtliche Nachweise können in übersichtlichen Formeln nachvollzogen werden
  • Optionale Stabilitätsberechnung über Eigenwertanalyse vollständig in die Nachweise integriert (Berechnung Mcr)
  • Kombination mit dem Add-On Wölbkrafttorsion (7 Freiheitsgrade) möglich

Umgesetzt für die Holzbemessung mit RFEM 6

Darstellung eines Hochhausmodells, das Materialien wie Holz und Beton kombiniert.

Hochhaus aus Holz und Beton

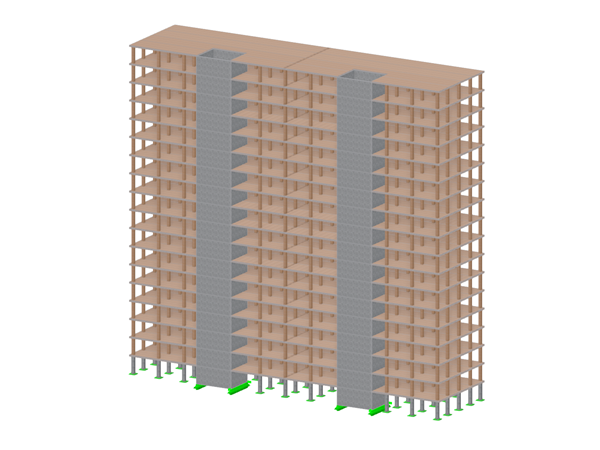

An dieser Stelle können Sie das Modell eines Hochhaus aus Holz und Beton herunterladen und es im Finite-Elemente-Programm RFEM öffnen.

Modell 004295 | Gekrümmte Holzgitterstruktur zum Herunterladen und zur Analyse in der RFEM-Software.

Gitterschalentragwerk aus Holz

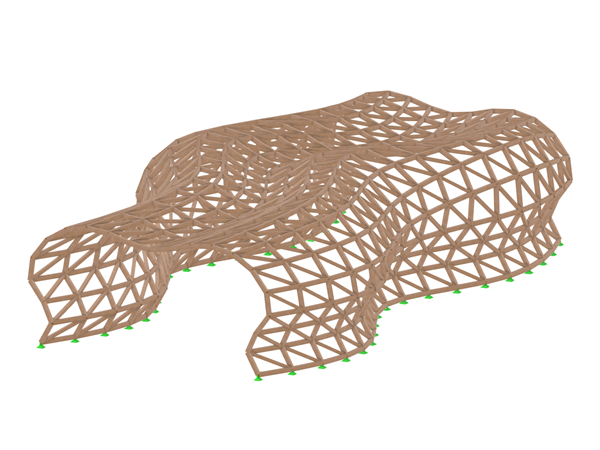

Hier haben Sie die Möglichkeit, das Modell einer holzernen Gitterstruktur herunterzuladen und in der Finite-Elemente-Software RFEM zu öffnen.

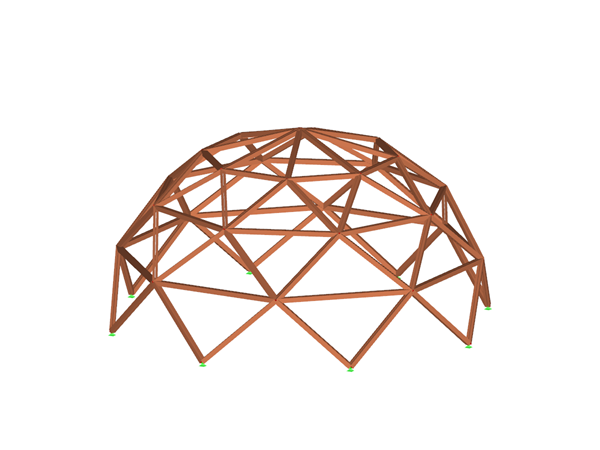

Visualisierung eines geodätischen Holzkuppelmodells, das zum Download und zur Analyse in der RFEM-Software zur Verfügung steht.

Geodätische Kuppel

An dieser Stelle besteht die Option, das Modell einer geodätischen Kuppel herunterzuladen und es im Finite-Elemente-Programm RFEM zu öffnen.

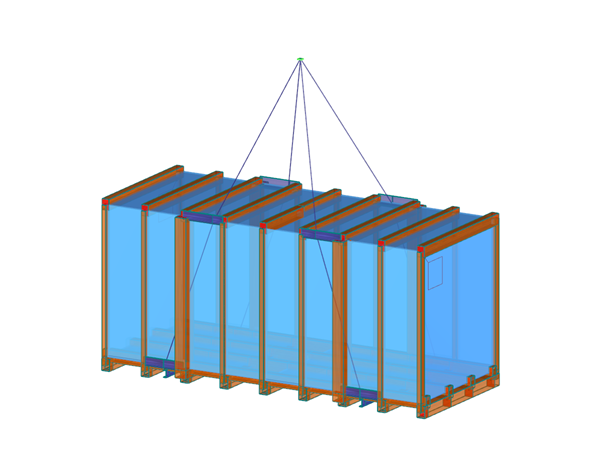

Modell der Holzverpackung zeigt Kranumschlag-Prozess im Finite-Elemente-Programm.

Holzverpackung

Hier haben Sie die Gelegenheit, das Modell einer Holzverpackung herunterzuladen und es im Finite-Elemente-Programm RFEM zu öffnen.

Weitere Modelle

Leistungsmerkmale Querschnittstragfähigkeit

Das Programm führt Berechnungen für Zug, Druck, Biegung, Scherung, Torsion und kombinierte Schnittgrößen durch. Eine Möglichkeit besteht darin, den Druck senkrecht zur Faserrichtung an End- und Zwischenstützen mit (EC 5) und ohne Verstärkungselemente (Vollgewindeschrauben) zu überprüfen.
Das System nimmt Rücksicht auf eine höhere Festigkeit für nahe beieinander liegende gleichartige Bauteile durch den ksys-Faktor gemäß EN 1995-1-1, 6.6(1)-(3).

Weitere Infos

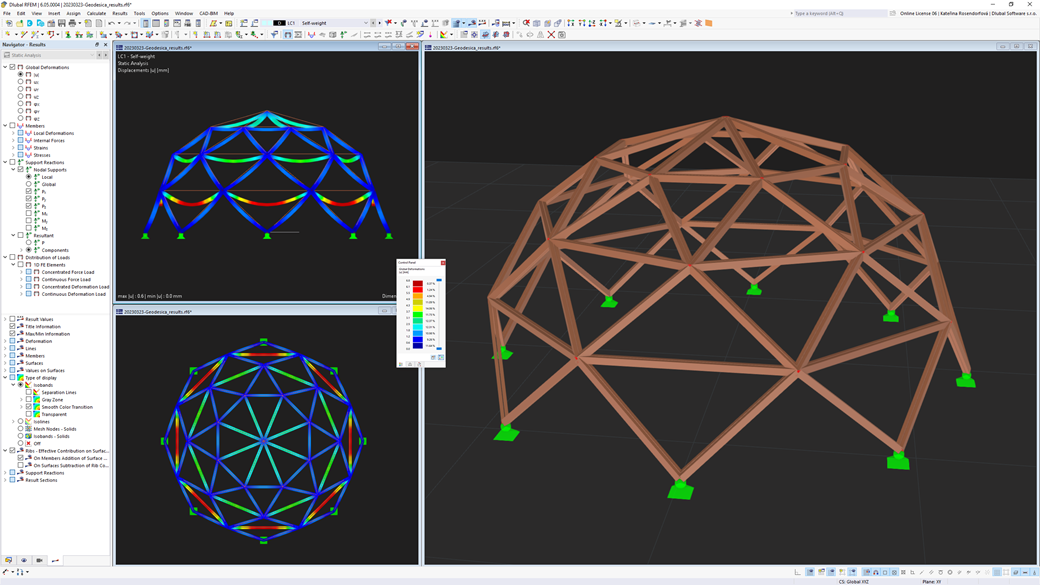

Die geodätische Kuppel demonstriert eine umfassende statische Analyse einer Holzkonstruktion, wobei der Schwerpunkt auf den globalen Verformungseigenschaften liegt.

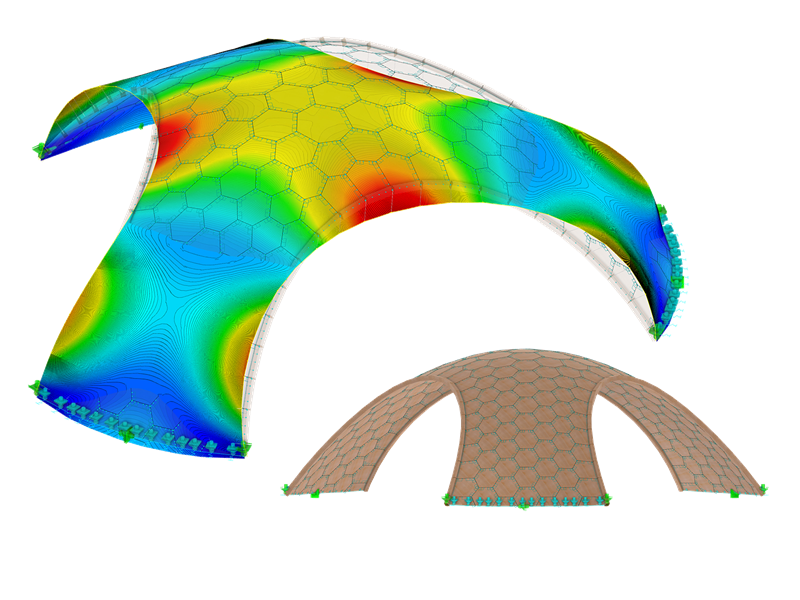

Dieses Bild zeigt die Verformung einer Holzkuppel, berechnet mit RFEM und bemessen mit dem Add-On Holzbemessung | © PIRMIN JUNG

Stabilitätsnachweise

Das Programm bietet vielseitige Funktionen wie die Berechnung von Schnittgrößen, Nachweis auf Druckbeanspruchung, Identifikation der stärkeren Seite, Reduzierung der Schubkräfte, Gestaltung gebogener Elemente, Erhöhung der Schubfestigkeit, normabhängige Auswahlmöglichkeiten sowie übersichtliche Ergebnisse mit detaillierter Kostenaufstellung.

Das System ermöglicht bereits während der Ermittlung der Schnittgrößen in RFEM/RSTAB die alternative Berücksichtigung sämtlicher Effekte für Stabilitätsnachweise (Theorie II. Ordnung, Imperfektionen und Steifigkeitsreduktion), optional in Kombination mit dem Add-On Wölbkrafttorsion (7 Freiheitsgrade).

Mehr Features

Ergebnisse

Wenn Ihre Bemessung erfolgreich war, folgt der entspannte Teil Ihrer Arbeit. Denn das Programm erledigt viele Prozesse von selbst. Beispielsweise werden Ihnen die geführten Nachweise tabellarisch ausgegeben. Dabei zeigt es Ihnen sämtliche Ergebnisdetails an. Dank der übersichtlich präsentierten Nachweisformeln können Sie diese ohne viel Rätselraten nachvollziehen. Einen Blackbox-Effekt gibt es hier nicht.

Weitere Infos
Holzbemessung mit umfassenden Analyseergebnissen, die globale Verformungslösungen klar veranschaulichen.

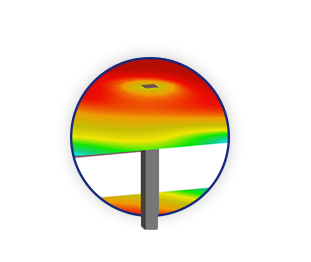

Detaillierte Analyse der globalen Verformungsergebnisse in einem Holzbaumodell. Angezeigte Nachweise bieten ein umfassendes Verständnis der Berechnungsabläufe.

Eingabe

Die Holzbemessung ist vollständig in die Hauptprogramme integriert. Gleichzeitig berücksichtigt sie automatisch die Struktur und die vorhandenen Berechnungsergebnisse. Weitere Eingaben für die Holzbemessung wie Knicklängen, Querschnittsreduzierungen oder Bemessungsparameter ordnen Sie den zu bemessenden Objekten zu. An vielen Stellen im Programm können Sie bequem die [Pick]-Funktion zur grafischen Auswahl nutzen.

Weitere Infos

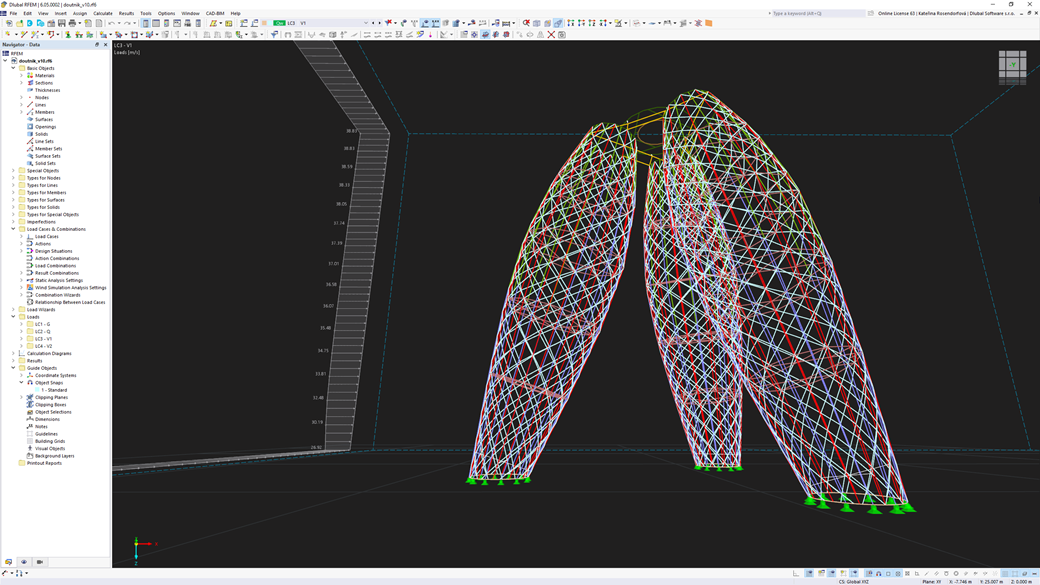

RFEM-Modell des Aussichtsturms Doubravka, einer Holzkonstruktion in Prag, Tschechische Republik | © STATIC Solution s.r.o.

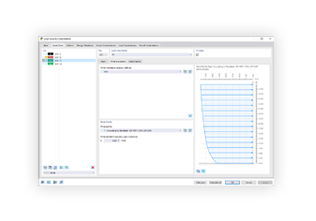

Lastfalltabelle des RFEM-Modells des Aussichtsturms Doubravka.
