Dimensionamento de madeira para RFEM 6

Dimensionamento de madeira para RFEM 6

O módulo Dimensionamento de madeira é ideal para o dimensionamento de estruturas de madeira! Permite o cálculo da capacidade de carga portante e da estabilidade de estruturas de barras e superfícies (RFEM) no estado limite. Encontra uma vasta gama de secções, incluindo secções retangulares, secções quadradas, secções em T e secções paramétricas irregulares.

Permite o dimensionamento de madeira laminada cruzada (CLT), bem como de materiais à base de madeira e madeira laminada folheada de acordo com o EC 5. Os utilizadores podem ajustar parâmetros e valores de cálculo importantes. A saída de resultados rápida e clara contém informações detalhadas sobre as fórmulas essenciais que são fáceis de entender.

Ícone de download Download de versão de teste gratuita

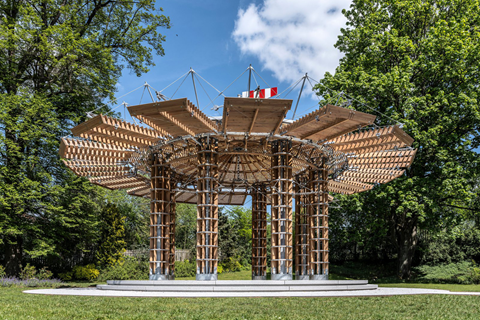

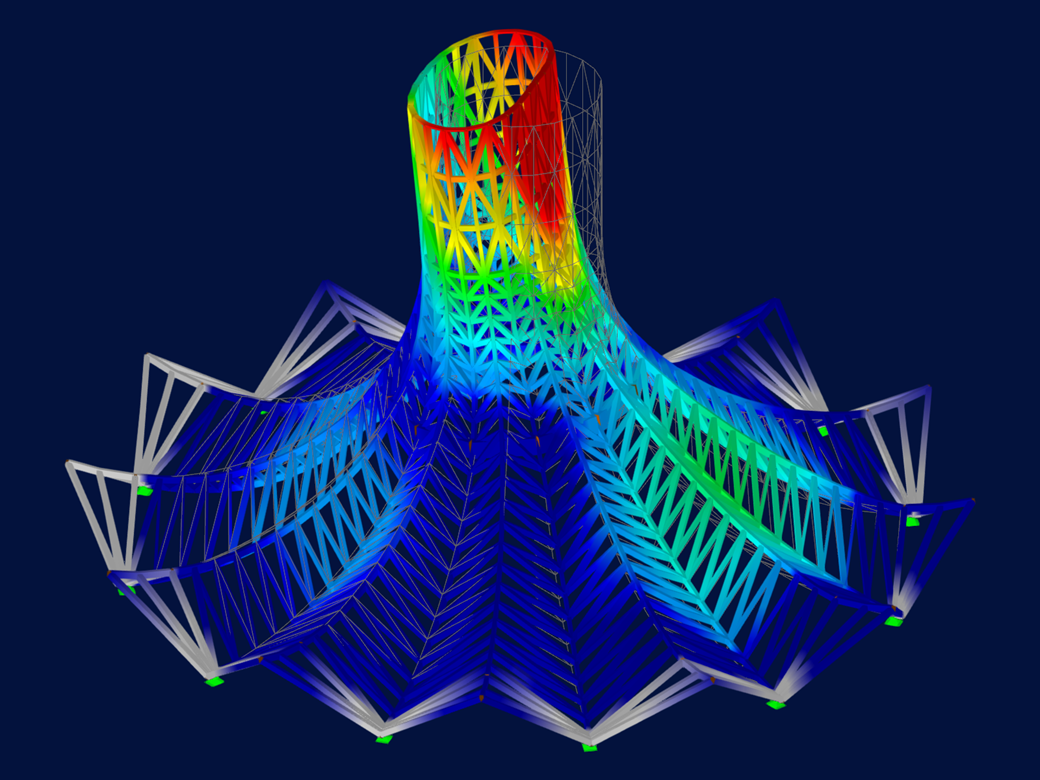

A imagem apresenta a estrutura de madeira de um pavilhão cinético projetado com o RFEM 6, localizado no Castelo de Radíč, República Checa | © TIMBER DESIGN s.r.o. © Ing.Zbyněk Šrůtek | www.timberdesign.cz
Subnavigation
01
Resistência e estabilidade
02

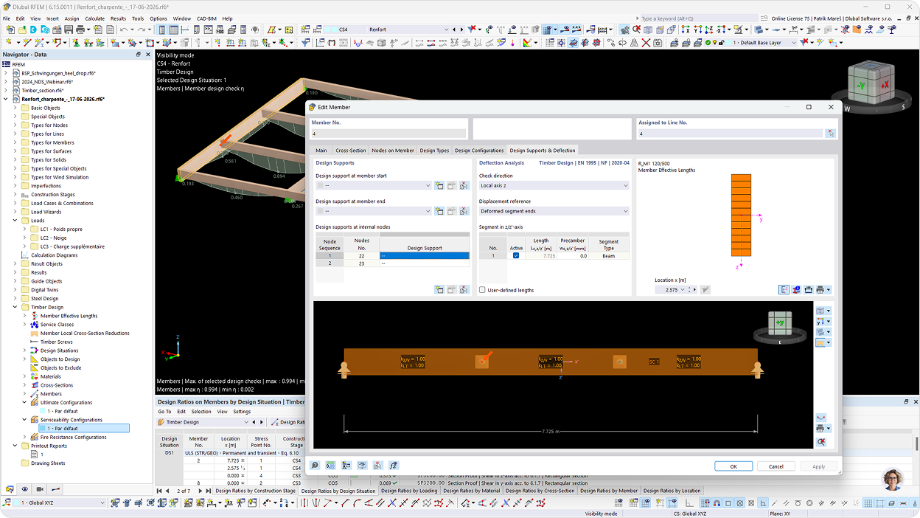

Estado limite de utilização
03
Resistência ao fogo
04
Funções
05
Normas
Icon representing RFEM 6, a finite element analysis software application.

Resistência e estabilidade

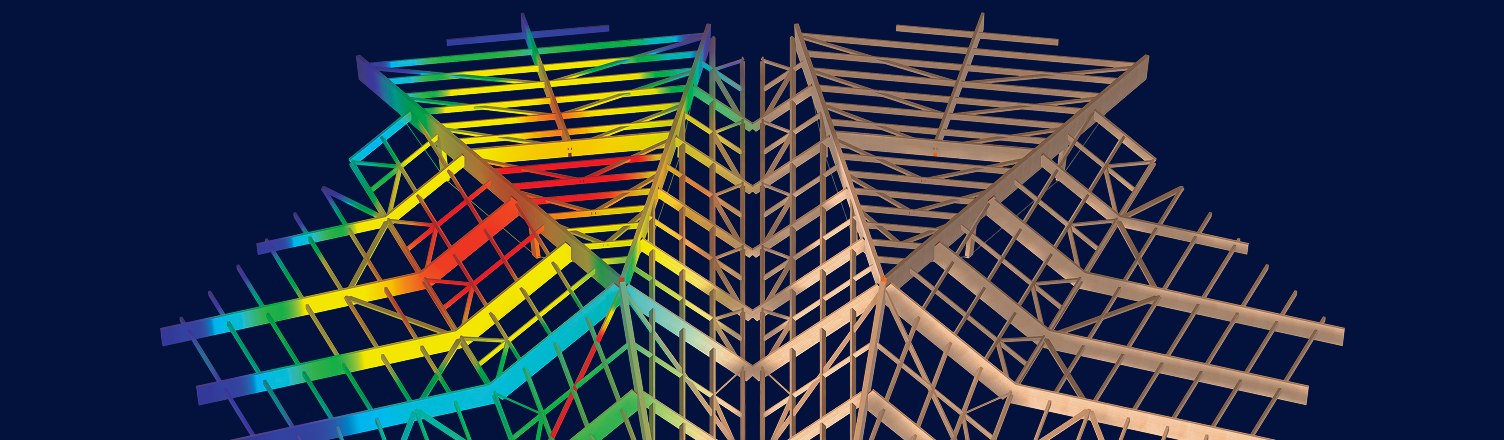

O módulo Dimensionamento de madeira permite verificar a resistência ao corte e a estabilidade de estruturas de vigas e superfícies de madeira no estado limite último.

  • Grande variedade de secções, tais como secções retangulares, secções quadradas, secções em T, secções circulares, secções paramétricas irregulares etc.

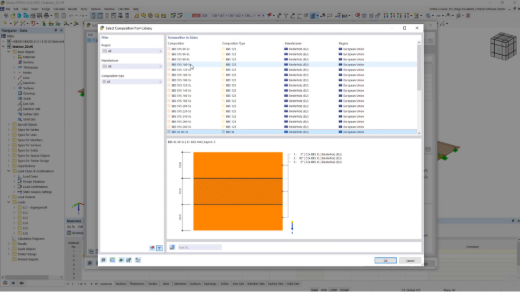

  • Dimensionamento de madeira laminada cruzada (CLT)
  • Dimensionamento de materiais à base de madeira e de madeira laminada folheada segundo o EC 5
  • Materiais para placas de gesso e placas de fibra de gesso
  • Dimensionamento de barras de secção variável e curvadas (método de verificação dependente da norma)
  • Opção de ajuste dos coeficientes de verificação essenciais e dos parâmetros padrão
  • Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
  • Saída de resultados rápida e clara para uma vista geral imediata da distribuição das verificações após o dimensionamento
  • Saída detalhada dos resultados do dimensionamento e das fórmulas essenciais (caminho de resultados compreensível e verificável)
  • Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
  • Integração da saída de resultados no relatório de impressão do RFEM/RSTAB

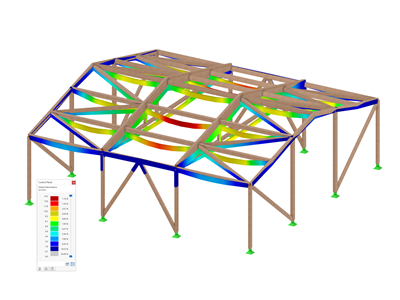

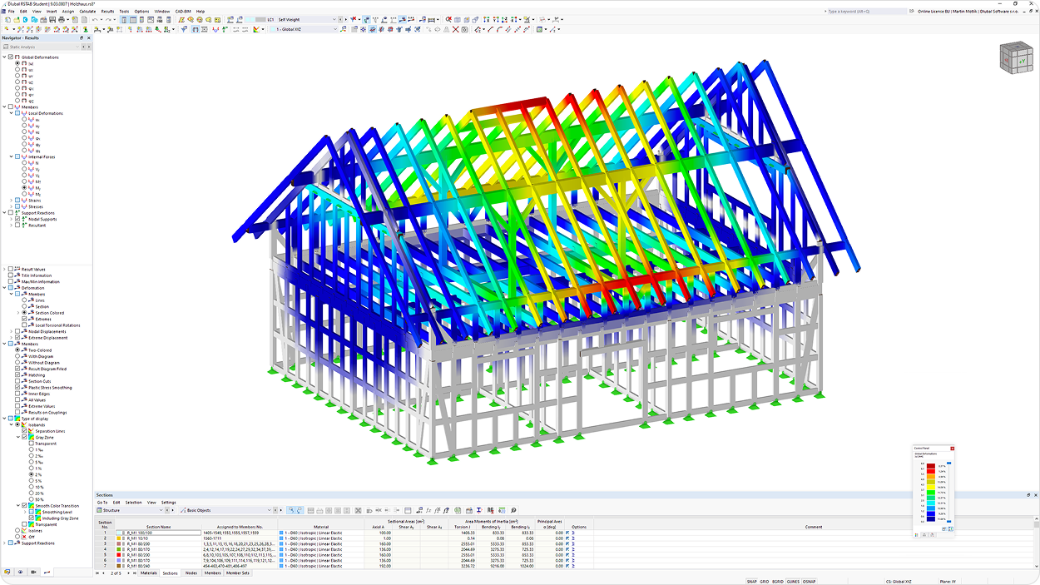

Modelo de construção em madeira exibindo elementos estruturais de uma casa de madeira. Estão representadas ligações detalhadas e vigas. Software para o dimensionamento de estruturas de madeira

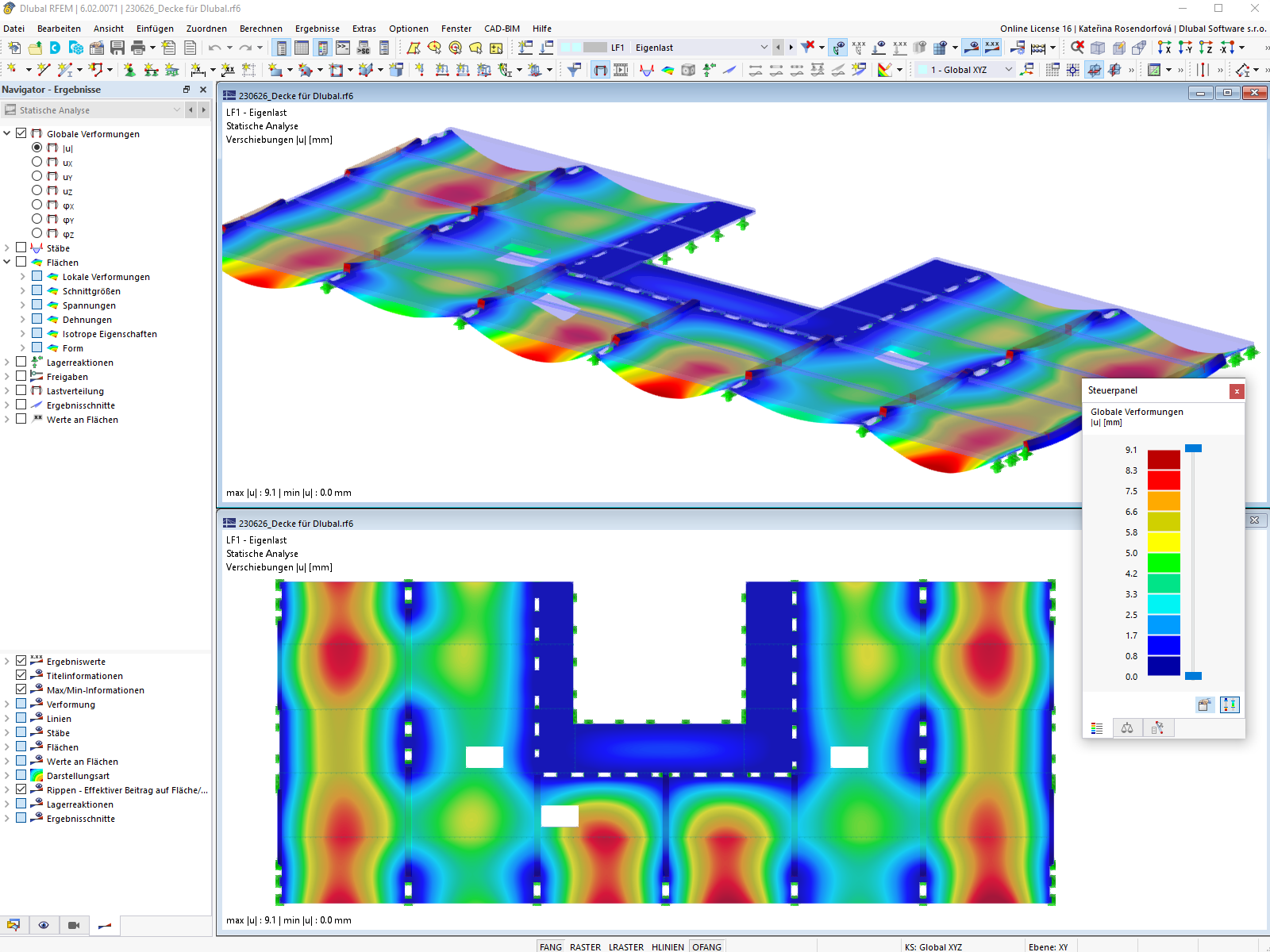

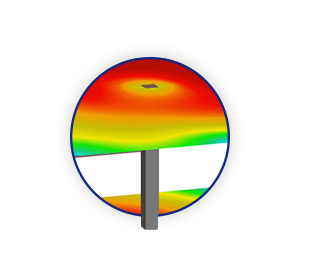

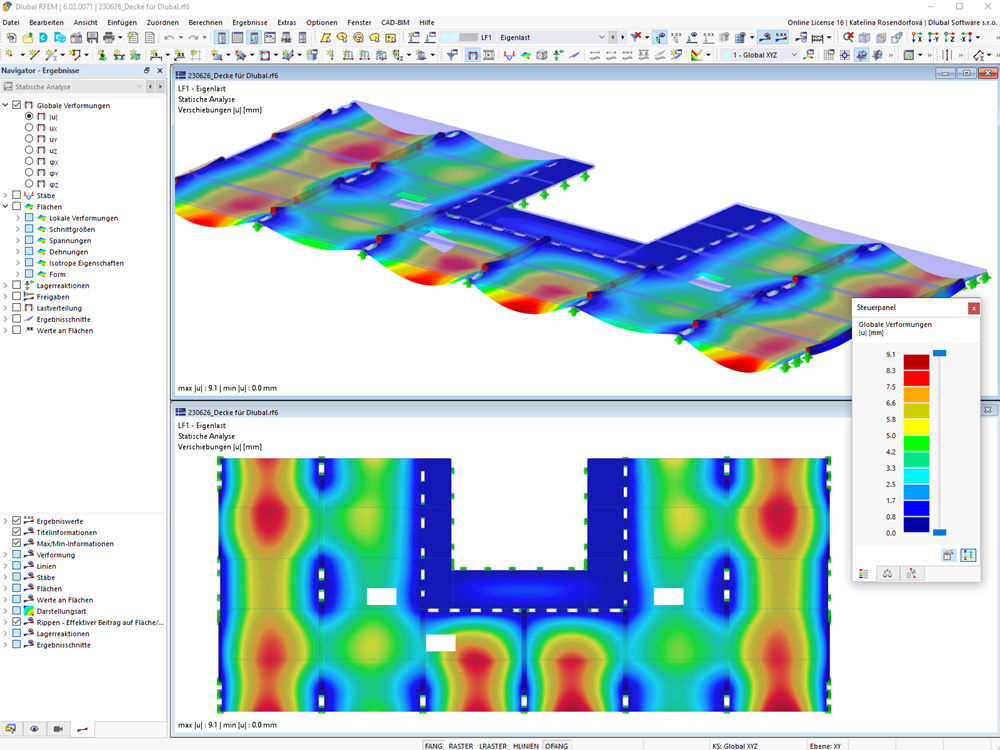

Representação das deformações de um pavimento de madeira laminada cruzada na análise estrutural. Os pontos de carga são visualizados em detalhe.
Dimensionamento de madeira para o RFEM 6

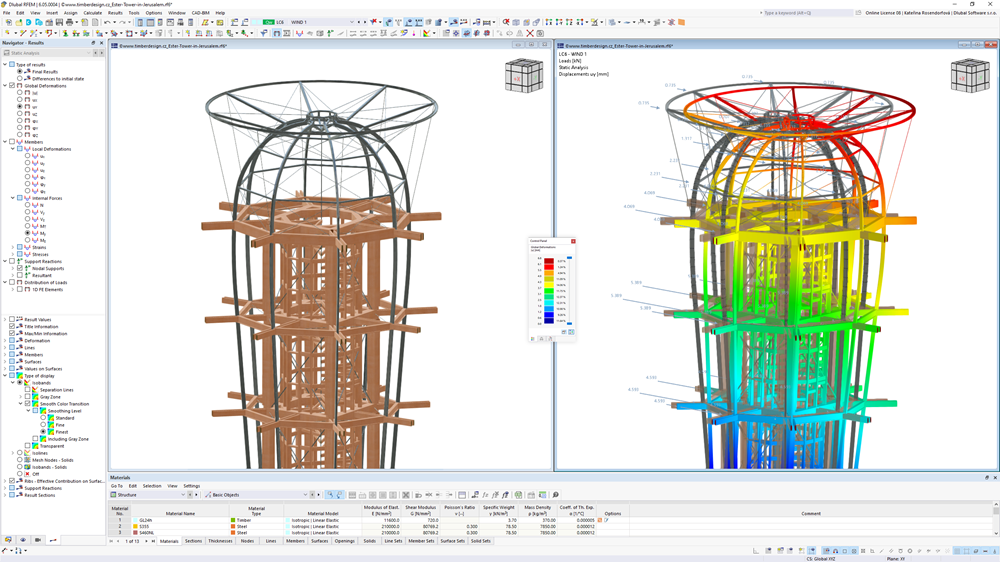

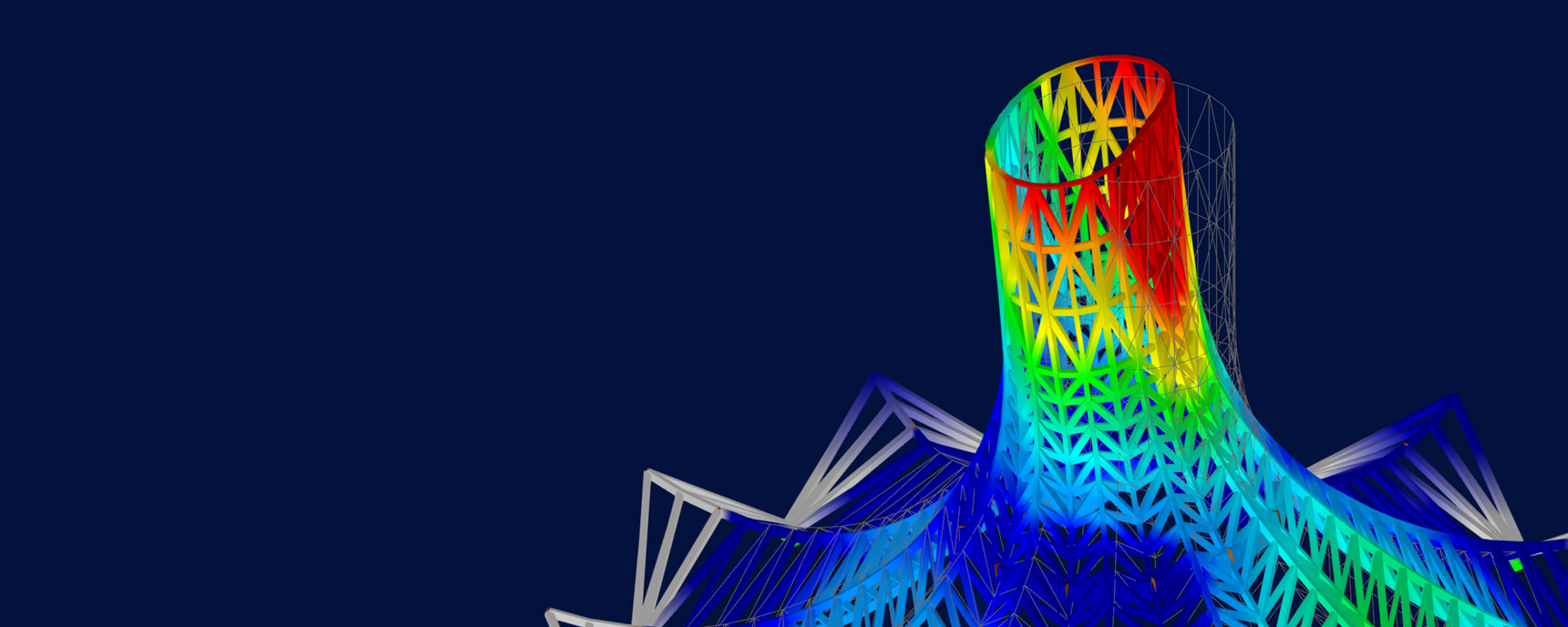

Deformação do modelo do RFEM com representação da integridade estrutural da Ester Tower em Jerusalém.
Dimensionamento de madeira para o RFEM 6 | © Ing.Zbyněk Šrůtek | www.timberdesign.cz

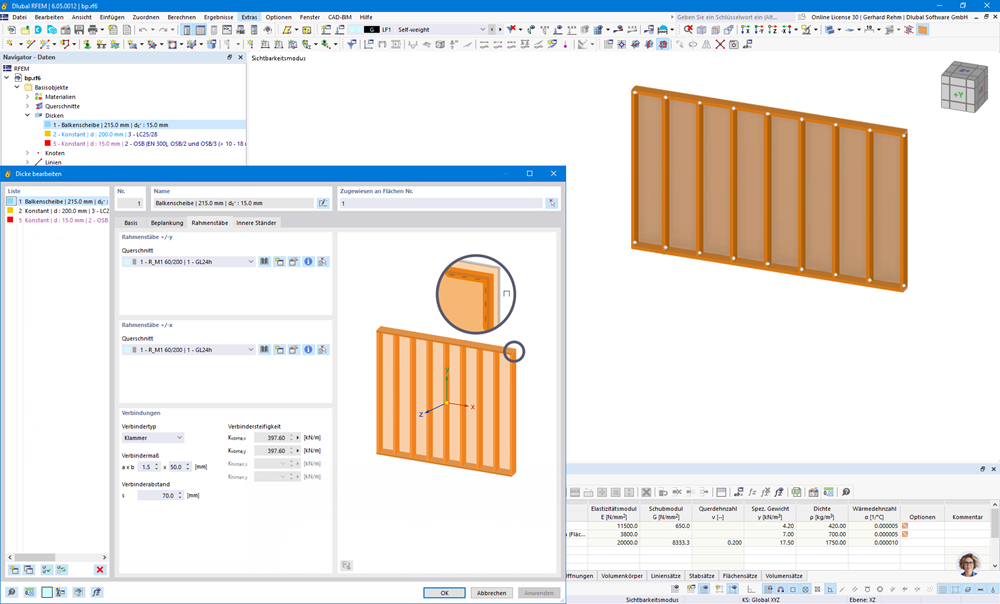

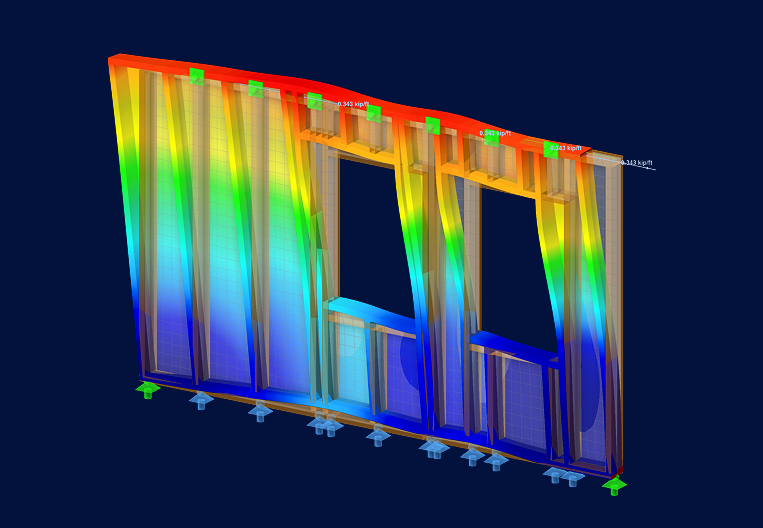

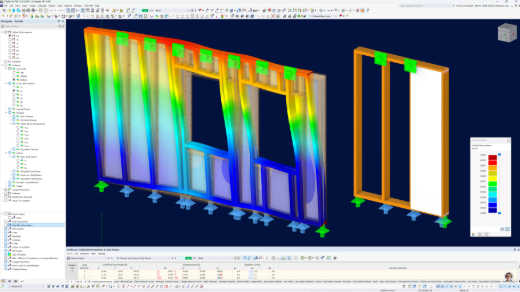

Qual é o atual estado de desenvolvimento do diafragma rígido, por exemplo, para a modelação de paredes em construção em madeira?
Dimensionamento de madeira para o RFEM 6
Modelo de construção em madeira exibindo elementos estruturais de uma casa de madeira. Estão representadas ligações detalhadas e vigas. Software para o dimensionamento de estruturas de madeira
Representação das deformações de um pavimento de madeira laminada cruzada na análise estrutural. Os pontos de carga são visualizados em detalhe. Dimensionamento de madeira para o RFEM 6
Deformação do modelo do RFEM com representação da integridade estrutural da Ester Tower em Jerusalém. Dimensionamento de madeira para o RFEM 6 | © Ing.Zbyněk Šrůtek | www.timberdesign.cz
Qual é o atual estado de desenvolvimento do diafragma rígido, por exemplo, para a modelação de paredes em construção em madeira? Dimensionamento de madeira para o RFEM 6
Software para o dimensionamento de estruturas de madeira

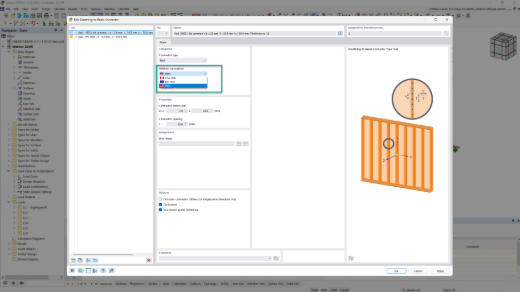

Principais funções do dimensionamento de madeira

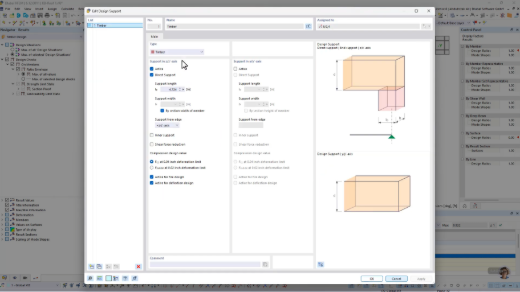

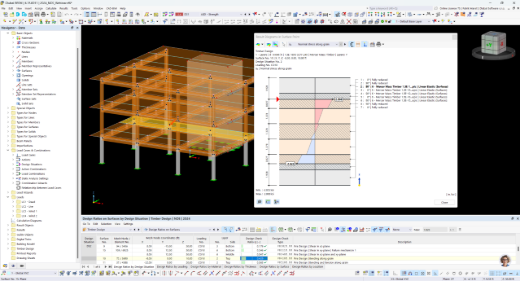

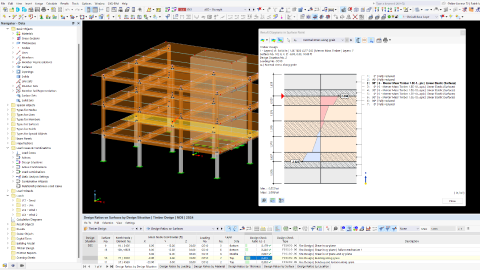

Consideração de diferentes comprimentos efetivos na verificação ao fogo Dimensionamento de barras de secção variável e curvadas Verificação de pressões de apoio para apoios internos e externos Dimensionamento de barras de secção variável e curvadas Todas as funções

Vantagens

  • Verificação de pressão no apoio
  • Dimensionamento de formas especiais, tais como barras curvadas e de secção variável, incluindo a estabilidade
  • Possibilidade de definir restrições de encurvadura e contraventamentos laterais e torcionais de forma diferente para verificações da resistência ao fogo e distribuições de momentos inversas (por exemplo, sotavento)
  • Consideração de entalhes
  • Consideração da resistência do sistema através de ksys
  • Rastreabilidade de todas as verificações em fórmulas claras
  • Dimensionamento de estabilidade opcional através da análise de valores próprios totalmente integrados nas verificações (cálculo Mcr)
  • Possibilidade de combinação com o módulo Torção com empenamento (7 graus de liberdade)

Implementado para o dimensionamento de madeira com o RFEM 6

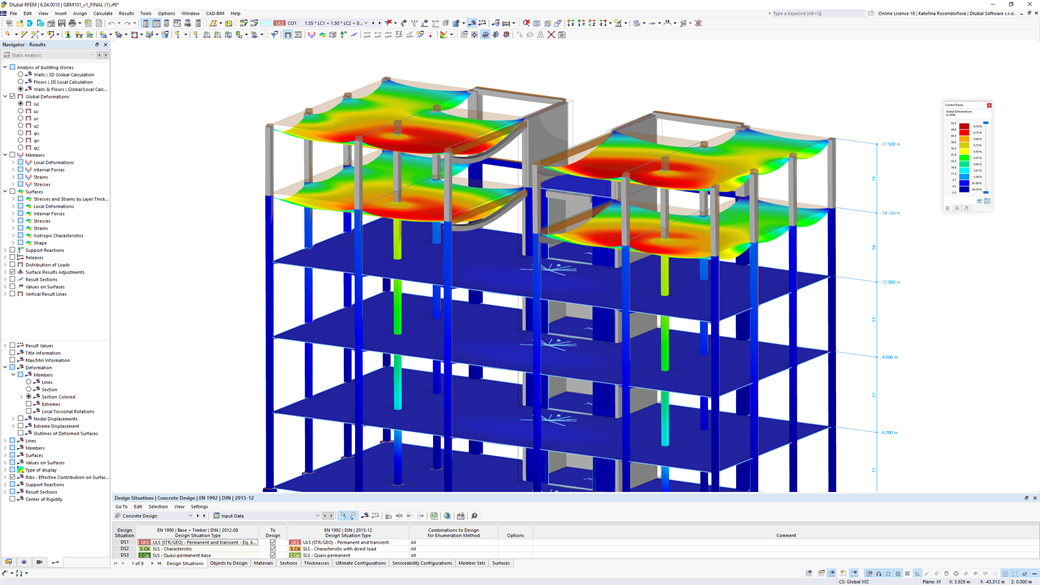

Representação de modelo de arranha-céus que combina madeira e betão.

Arranha-céus de madeira e betão

Aqui pode fazer o download do modelo de um arranha-céus de madeira e betão e abri-lo no programa de elementos finitos RFEM.

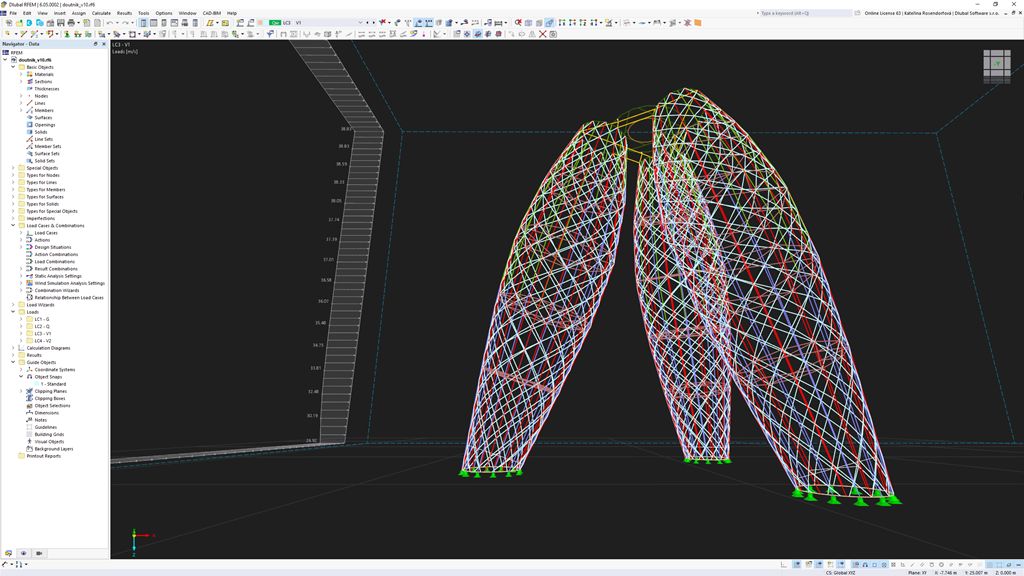

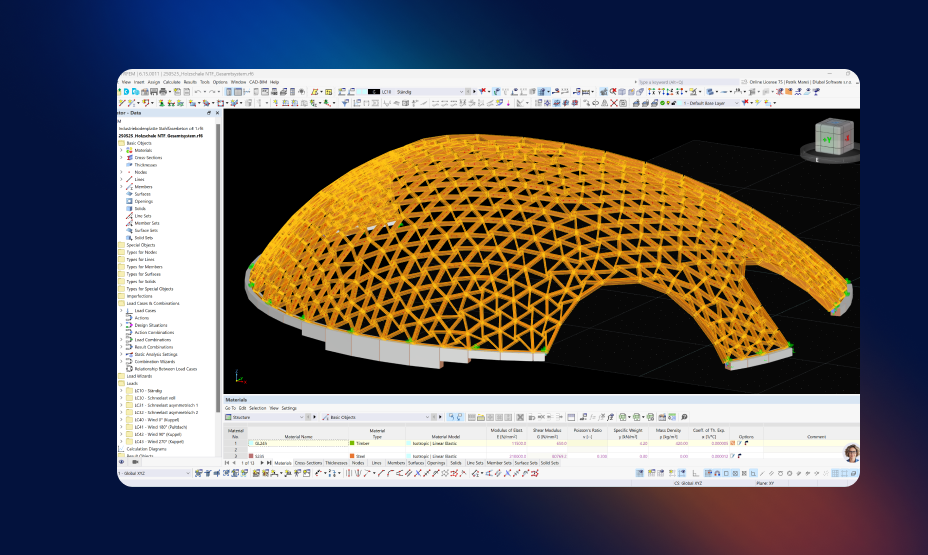

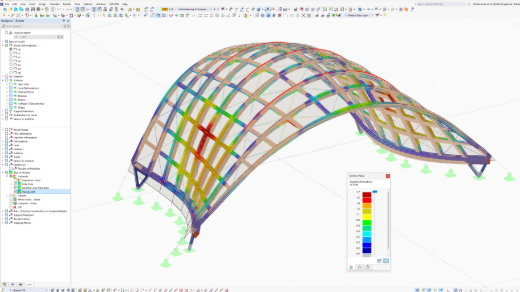

Modelo 004295 | Estrutura de casca de grade de madeira curva projetada para download e análise no software RFEM.

Estrutura de casca de grelha em madeira

Faça aqui o download do modelo de uma estrutura triangulada de madeira e abra-o no programa de elementos finitos RFEM.

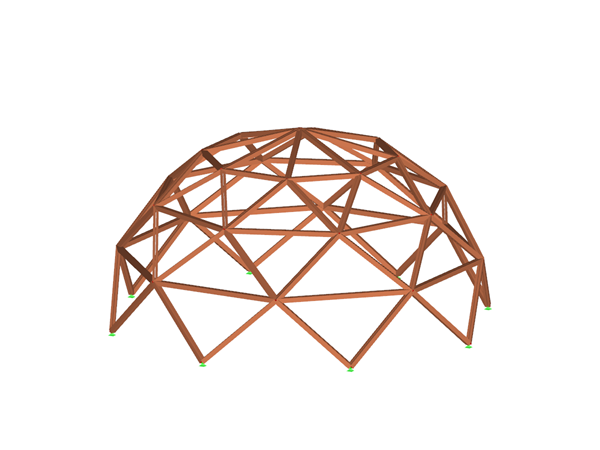

Visualização de um modelo de cúpula geodésica de madeira disponível para download e análise no software RFEM.

Cúpula geodésica

Neste ponto, existe a opção para fazer o download do modelo de uma cúpula geodésica e abri-lo no programa de elementos finitos RFEM.

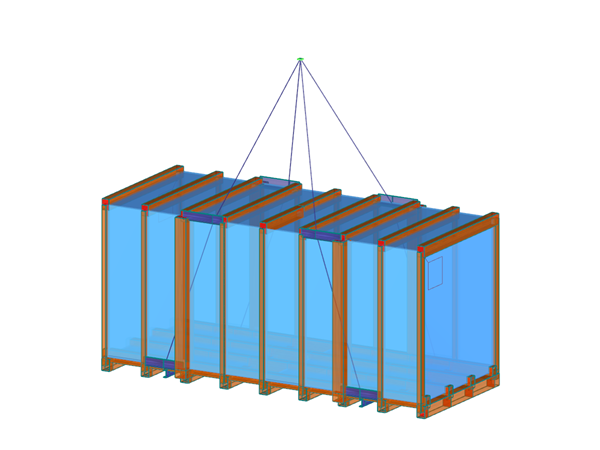

Modelo de embalagem de madeira mostra o processo de manuseio por grua em programa de elementos finitos.

Embalagens de madeira

Faça aqui o download do modelo de uma embalagem de madeira e abra-o no programa de elementos finitos RFEM.

Outros modelos

Funções de resistência de secções

O programa realiza cálculos de tração, compressão, flexão, corte, torção e esforços combinados. Uma possibilidade é verificar a compressão perpendicular à direção da fibra em apoios de extremidade e intermédios com (EC 5) e sem elementos de reforço (parafusos de rosca inteira).

O sistema considera uma resistência superior para componentes idênticos próximos uns dos outros pelo fator ksys de acordo com a EN 1995-1-1, 6.6(1)-(3).

Mais informação
A cúpula geodésica demonstra uma análise estática completa de um projeto de madeira, com especial enfoque nas características de deformação global.

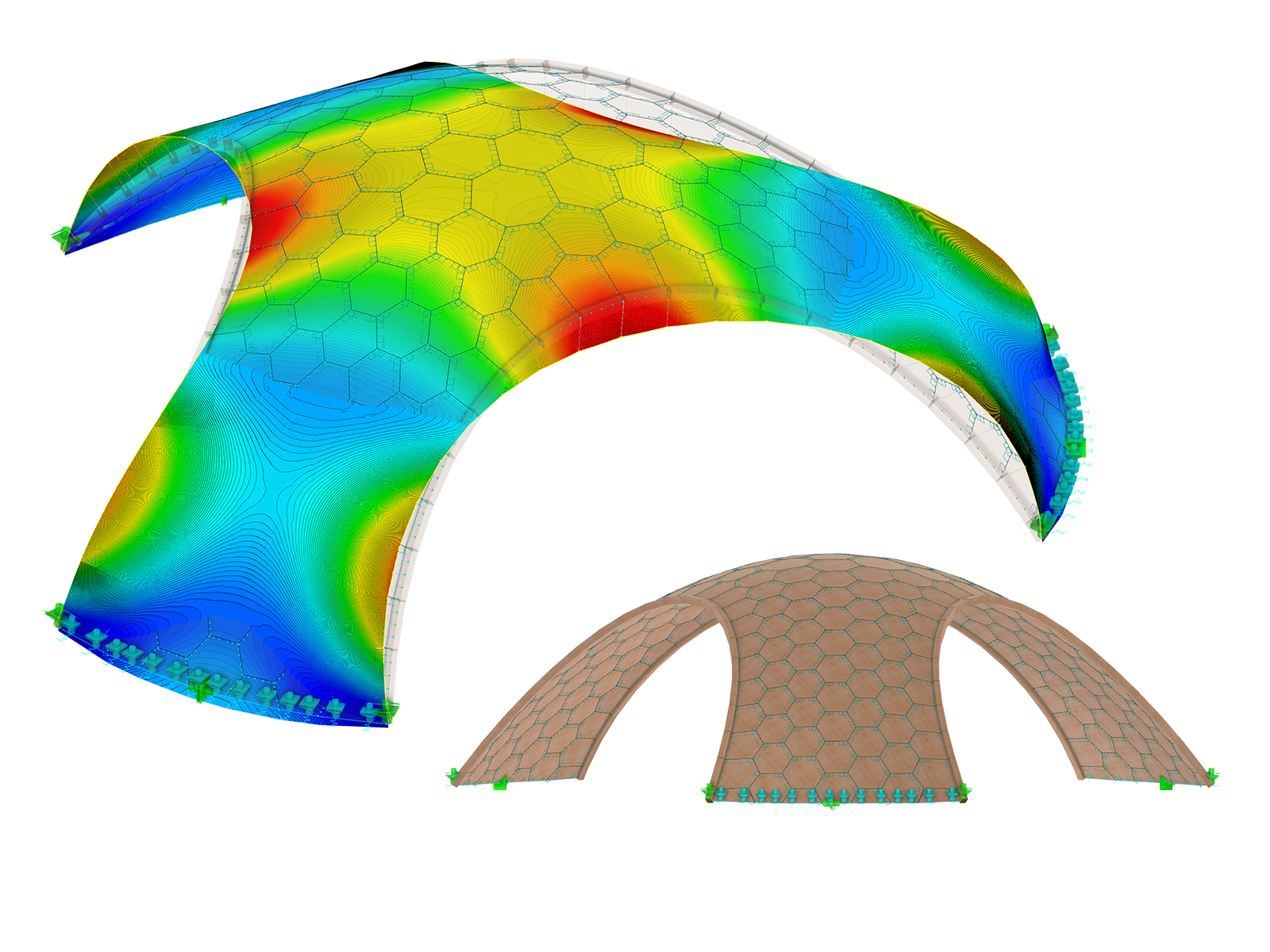

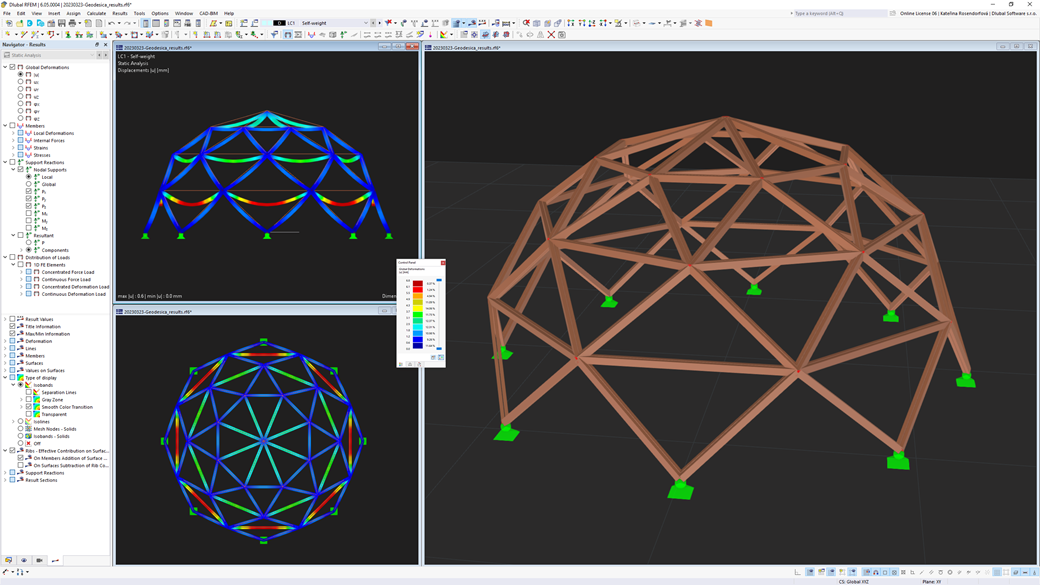

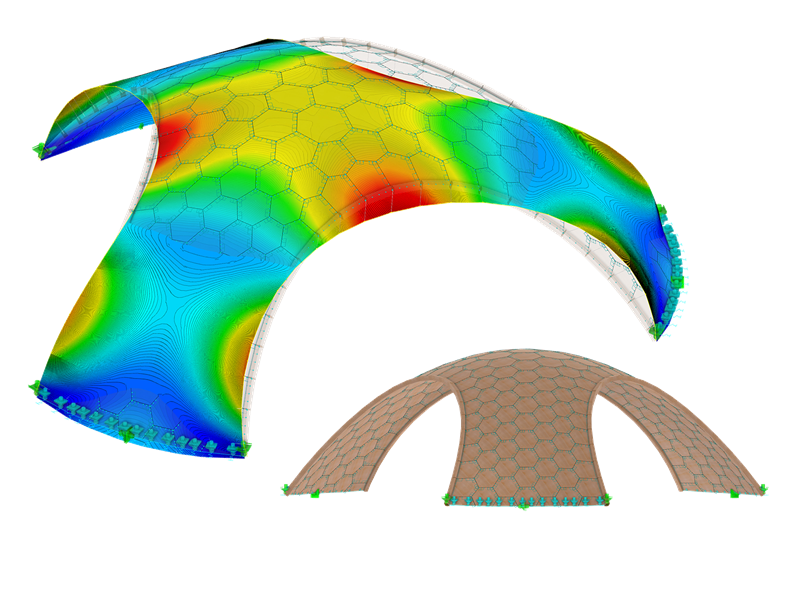

Esta imagem mostra uma deformação de cúpula de madeira calculada com o RFEM e dimensionada com o módulo adicional Timber Design | © PIRMIN JUNG
