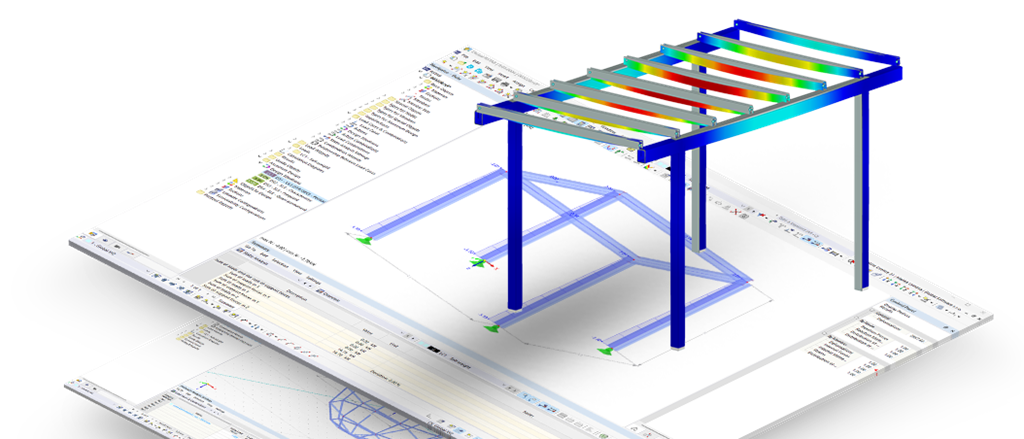

Dimensionamento de alumínio para o RSTAB 9

• Grande variedade de perfis disponíveis, tais como perfis em I laminados, perfis em U, perfis em T, cantoneiras, perfis ocos retangulares e redondos, varões, perfis de cantoneiras assim como perfis em I e em T parametrizados simétricos e assimétricos, secções compostas (a adequação para o método de verificação depende da norma selecionada)
• Verificações possíveis para secções RSECTION gerais (dependendo dos formatos de verificação disponíveis na respetiva norma), por exemplo, verificação de tensões equivalentes
• Dimensionamento de barras de secção variável (método de verificação dependente da norma)

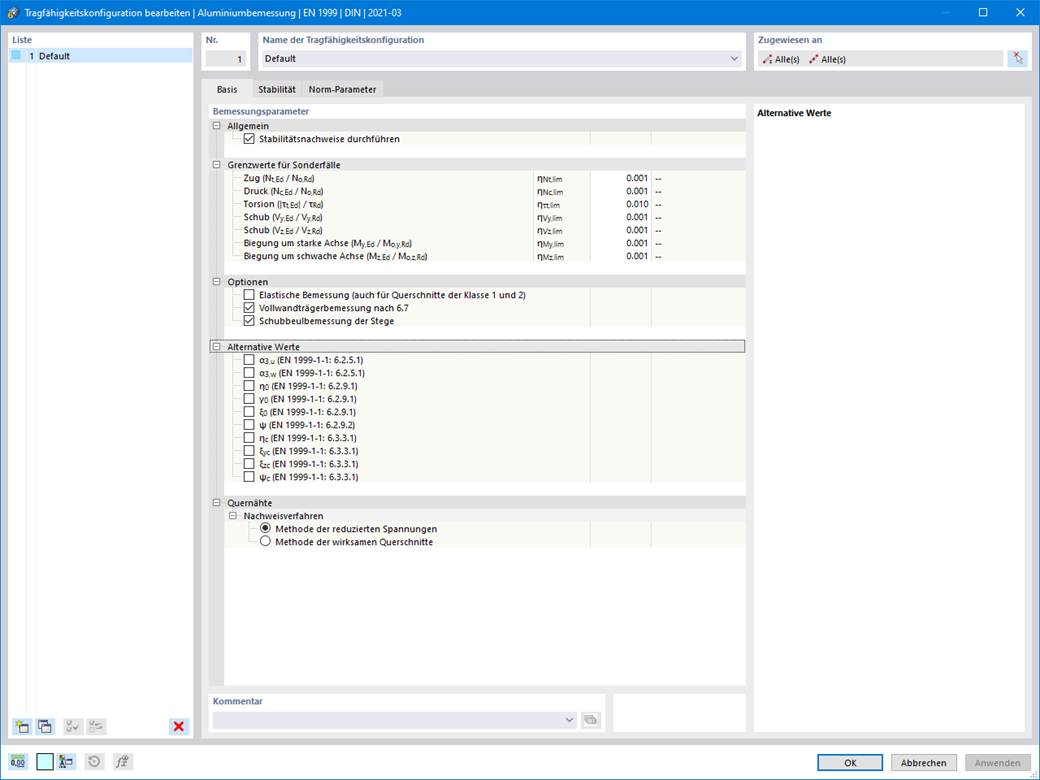

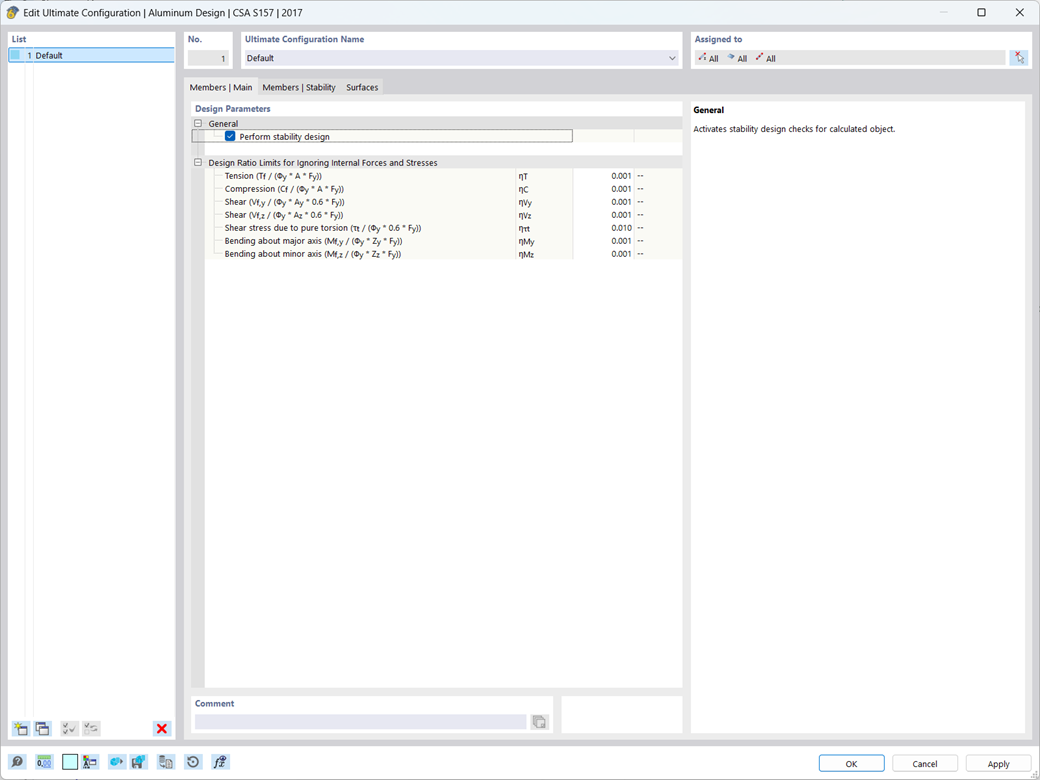

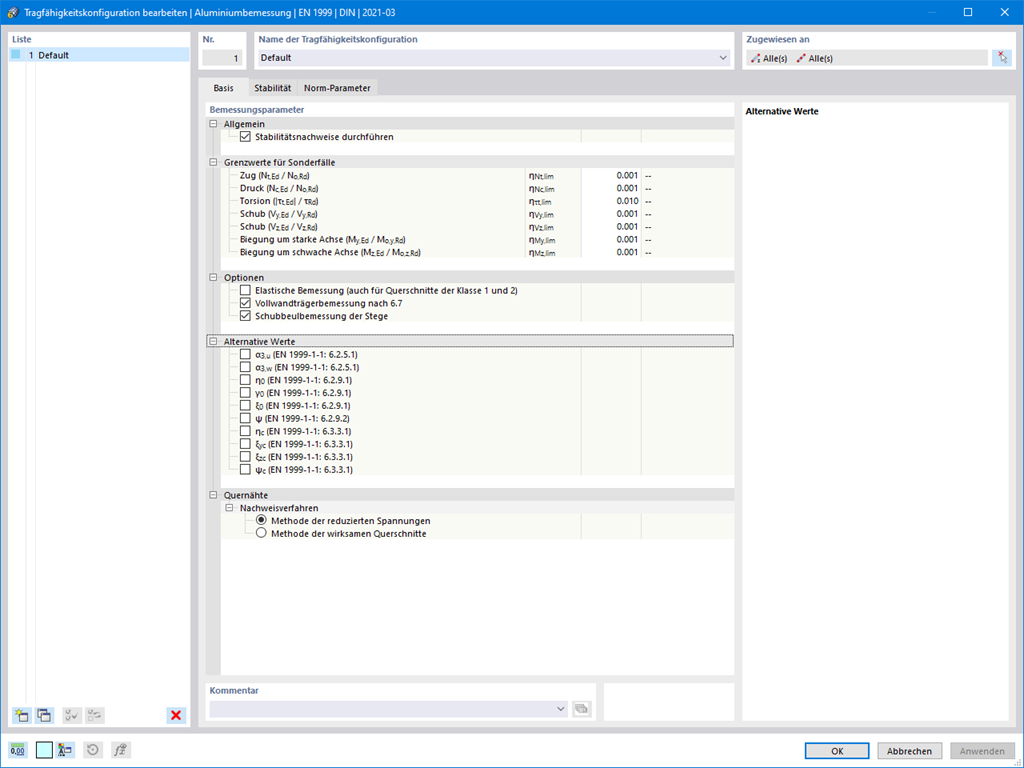

• Opção de ajuste dos coeficientes de verificação essenciais e dos parâmetros padrão
• Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
• Saída de resultados rápida e clara para uma vista geral imediata da distribuição das verificações após o dimensionamento
• Saída detalhada dos resultados do dimensionamento e das fórmulas essenciais (caminho de resultados compreensível e verificável)
• Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
• Integração da saída de resultados no relatório de impressão do RFEM/RSTAB

• Verificações de estabilidade à encurvadura por flexão, encurvadura por torção e encurvadura por flexão-torção sob compressão
• Verificações de encurvadura por flexão-torção para componentes com carga de momento
• Importação dos comprimentos efetivos do cálculo através do módulo Estabilidade da estrutura

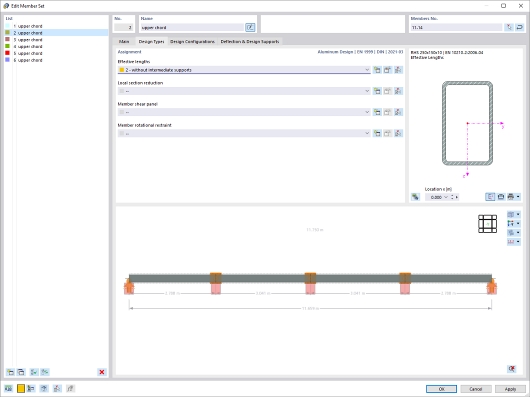

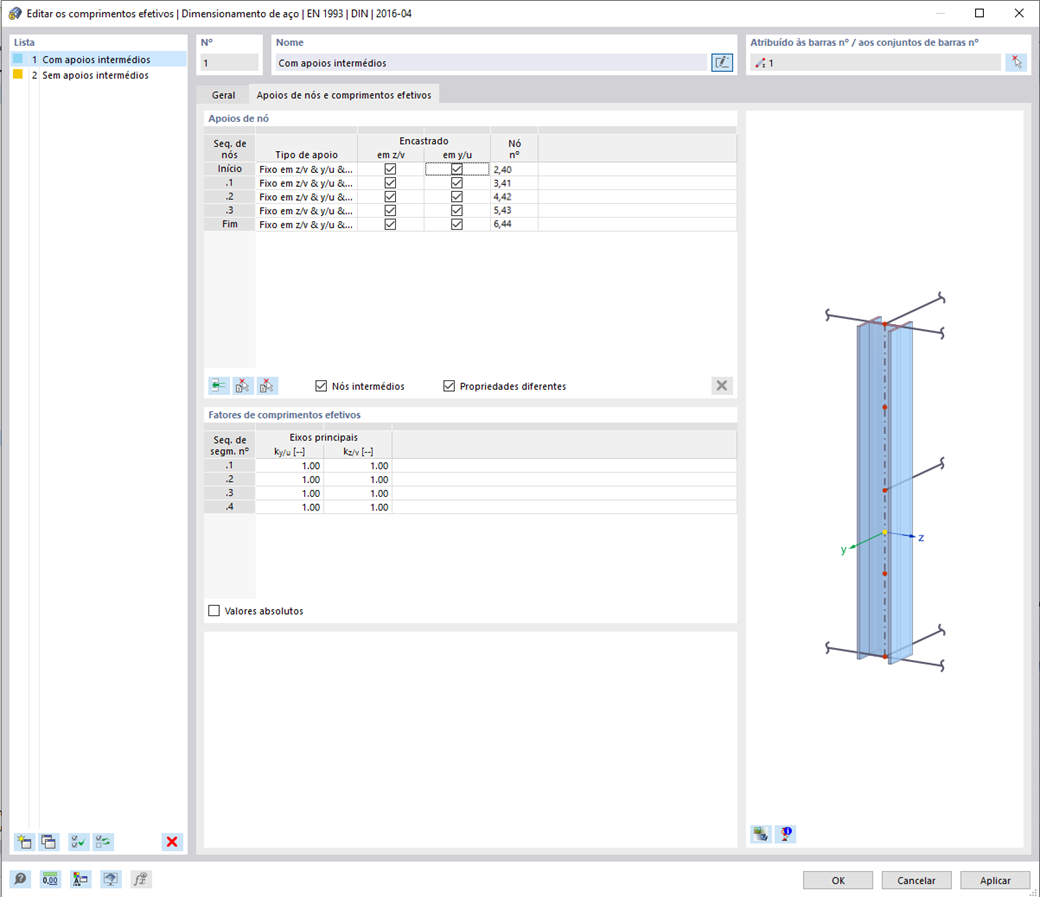

• Entrada gráfica e controlo de apoios de nós e comprimentos efetivos definidos para a verificação de estabilidade
• Dependendo da norma, pode escolher entre a entrada definida pelo utilizador de M_cr, o método analítico da norma e a utilização do solucionador de valores próprios interno
• Consideração do painel de corte e restrição de rotação ao utilizar o solucionador de valores próprios
• Representação gráfica da forma própria se o solucionador de valores próprios foi utilizado
• Verificações de estabilidade para componentes sob carga de compressão e flexão combinadas, dependendo da norma de dimensionamento
• Cálculo compreensível de todos os coeficientes necessários, tais como fatores de interação
• Consideração alternativa de todos os efeitos para a verificação de estabilidade ao determinar os esforços internos no RFEM/RSTAB (análise de segunda ordem, imperfeições, redução da rigidez, se necessário, em combinação com o módulo Torção com empenamento).

O seu dimensionamento foi bem-sucedido? Muito bem, agora vem a parte descontraída. Isto porque o programa lhe apresenta as verificações realizadas em tabelas. Tem assim a possibilidade de apresentar todos os resultados em detalhe. Com a ajuda das fórmulas de verificação apresentadas de forma clara, irá compreender os resultados sem problemas. Não existe efeito do tipo caixa negra com o software da Dlubal.

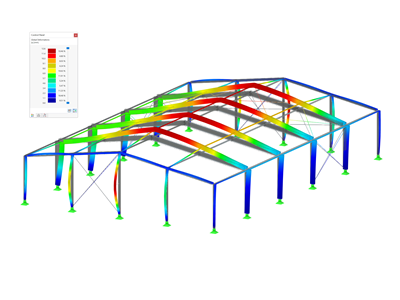

As verificações são realizadas em todos os pontos relevantes das barras e apresentadas graficamente como um diagrama de resultados. Encontrará gráficos mais detalhados na saída de resultados. Isto inclui, por exemplo, um diagrama de tensões na secção ou a forma própria determinante.

Todos os dados de entrada e resultados estão incluídos no relatório de impressão do RFEM/RSTAB. Pode selecionar especificamente o conteúdo do relatório e a extensão dos dados de saída para as verificações individuais.
