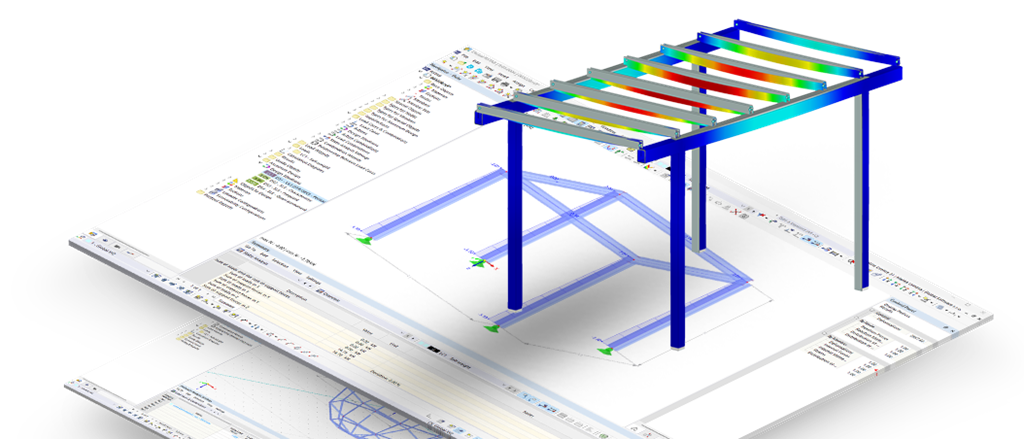

Cálculo de aluminio para RSTAB 9

• Amplia variedad de secciones disponibles, como secciones en I laminadas; secciones en U; secciones en T; angulares; secciones huecos rectangulares y circulares; barras redondas; secciones en I y en T, simétricas y asimétricas, paramétricas, angulares; secciones transversales armadas (la idoneidad para el diseño depende de la norma seleccionada)
• Diseño de secciones transversales RSECTION generales (dependiendo de los formatos de diseño disponibles en la norma correspondiente); por ejemplo, diseño de tensiones equivalentes
• Diseño de barras de sección variable (método de cálculo dependiendo de la norma)

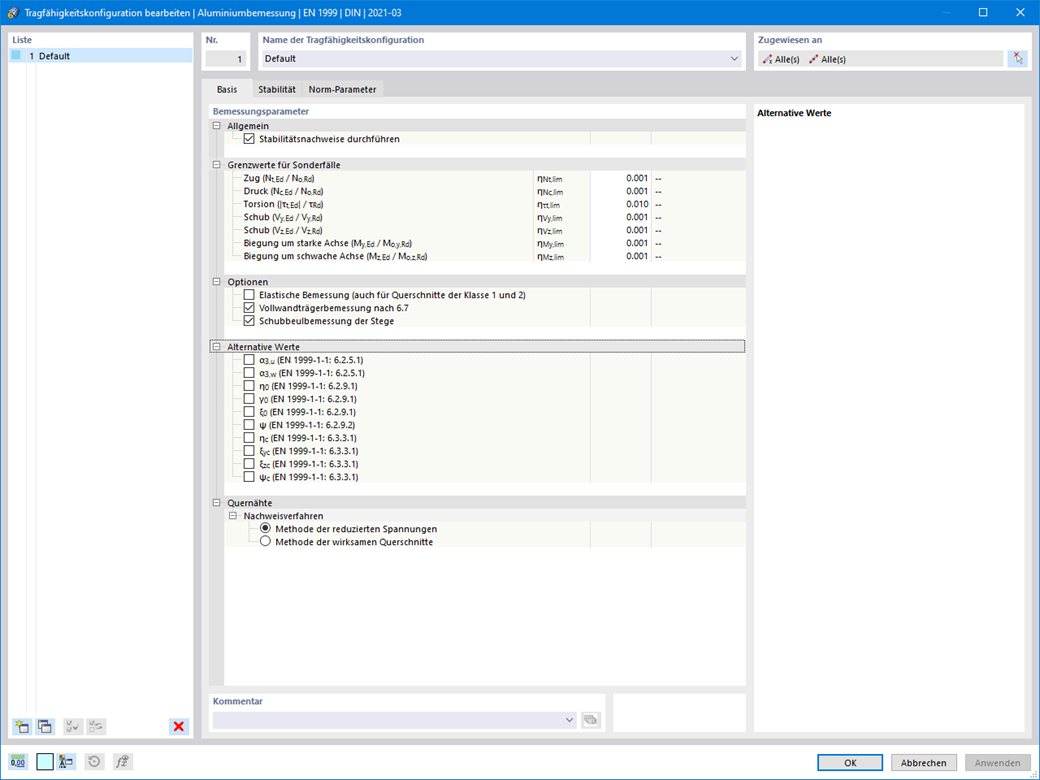

• Es posible ajustar los factores de diseño esenciales y los parámetros de la norma
• Flexibilidad gracias a las opciones de configuración detalladas para la base y el alcance de los cálculos
• Resultados rápidos y claros para una visión general inmediata de la distribución de los resultados tras el diseño
• Resultados detallados del diseño y fórmulas esenciales (ruta de resultados comprensible y verificable)
• Análisis comparativo de tensiones para superficies
• Resultados numéricos claramente organizados en tablas y representación gráfica de los resultados en el modelo
• Integración de los resultados en el informe de impresión de RFEM/RSTAB

• Análisis de estabilidad para pandeo por flexión, pandeo por torsión y pandeo por flexión-torsión bajo compresión
• Análisis de pandeo lateral de los componentes estructurales sometidos a cargas de momentos
• Importación de las longitudes eficaces del cálculo utilizando el complemento Estabilidad de la estructura

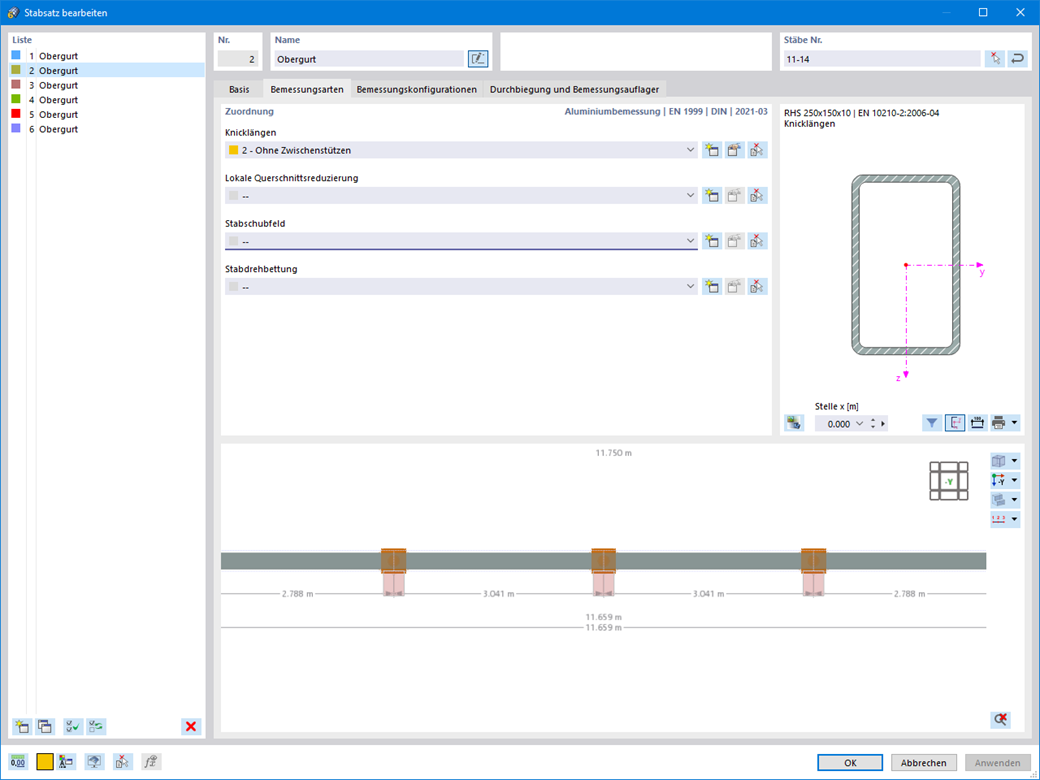

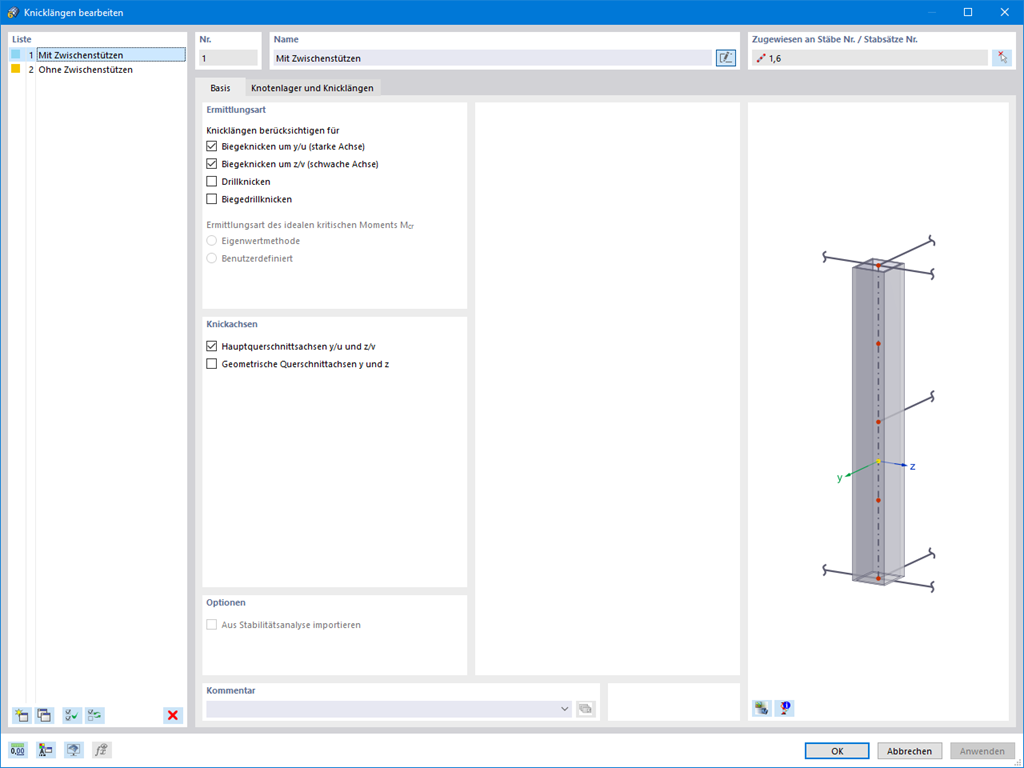

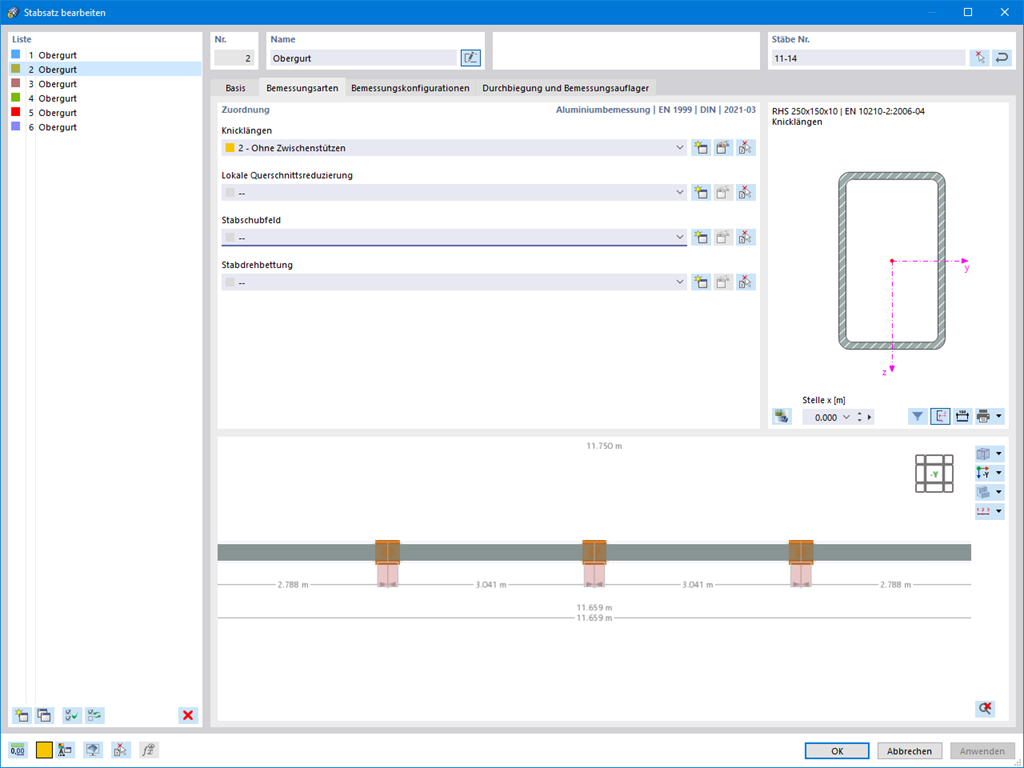

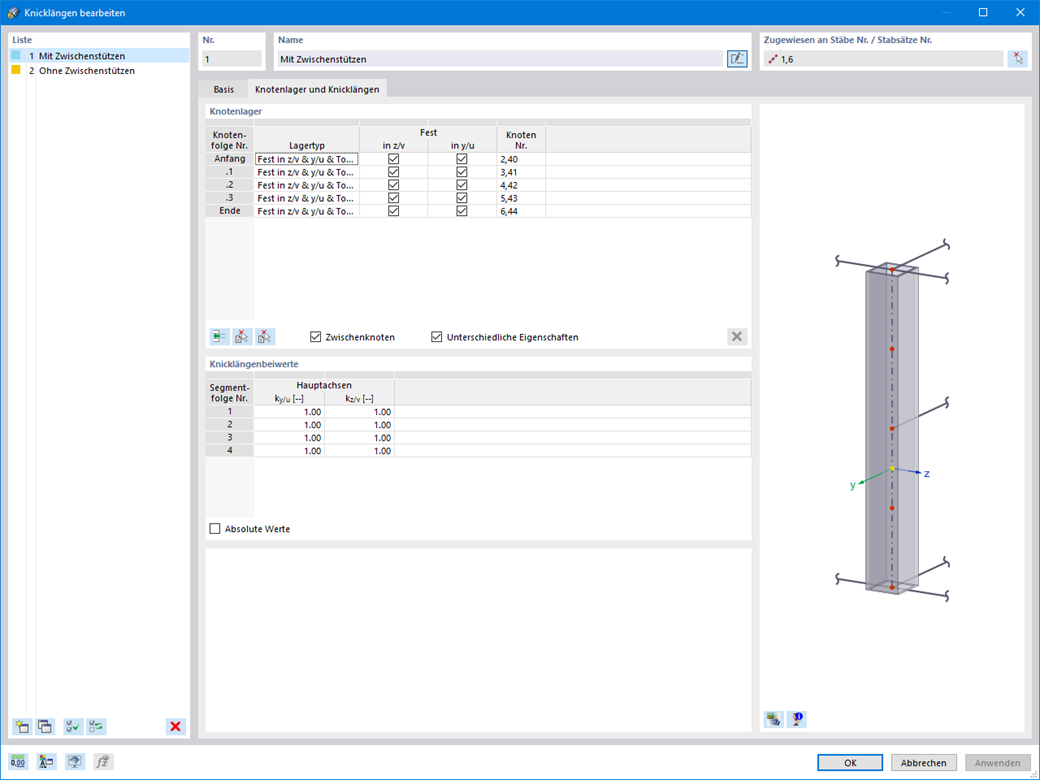

• Entrada gráfica y comprobación de apoyos en nudos definidos y longitudes eficaces para el análisis de estabilidad
• Dependiendo de la norma, es posible elegir entre la entrada definida por el usuario de M_cr, el método analítico de la norma y el uso de un solucionador de valores propios internos
• Consideración del panel de cortante y la coacción al giro cuando se usa el solucionador de valores propios
• Visualización gráfica de una deformada del modo si se utilizó el solucionador de valores propios
• Análisis de estabilidad de los componentes estructurales con la tensión de compresión y flexión combinadas, según la norma de diseño
• Cálculo comprensible de todos los coeficientes necesarios, como los factores de interacción
• Consideración alternativa de todos los efectos para el análisis de estabilidad al determinar los esfuerzos internos en RFEM/RSTAB (análisis de segundo orden, imperfecciones, reducción de la rigidez, posiblemente en combinación con el complemento Alabeo por torsión (7 GDL)

¿Su diseño tuvo éxito? Muy bien, ahora viene la parte relajada, ya que el programa le proporciona las comprobaciones de diseño realizadas en una tabla. Aquí puede mostrar todos los detalles de los resultados en detalle. Las fórmulas de diseño claramente presentadas aseguran que pueda comprender los resultados sin ningún problema. No hay efecto de caja negra con Dlubal Software.

Las comprobaciones de diseño se realizan en todas las posiciones determinantes de las barras y se muestran gráficamente como un diagrama de resultados. Puede encontrar gráficos más detallados en la salida de resultados. Esto incluye, por ejemplo, la distribución de tensiones en la sección o la deformada del modo determinante.

Todos los datos de entrada y resultados son parte del informe de RFEM/RSTAB. Puede seleccionar el contenido y la extensión del informe específicamente para las comprobaciones de diseño individuales.
