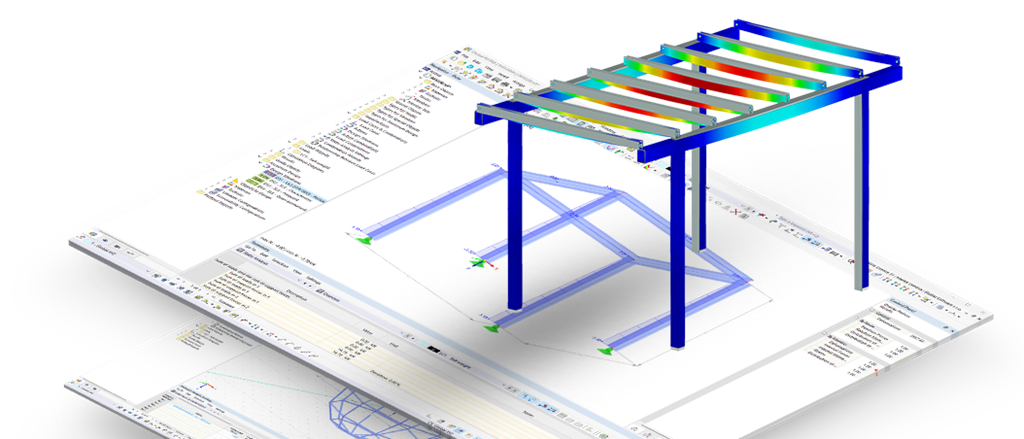

Verifica alluminio per RSTAB 9

• Ampia selezione di profili disponibili come, ad esempio, profili laminati a I, profili a U, profili a T, angolari, profili cavi rettangolari e rotondi, barre tonde, profili a I, T e angolari simmetrici e asimmetrici, parametrici, sezioni composte (idoneità per metodi di verifica dipendente dalla norma scelta)
• Verifiche per sezioni generali RSECTION possibili (in funzione dei formati di verifica disponibili nella specifica norma), ad esempio verifica delle tensioni di confronto

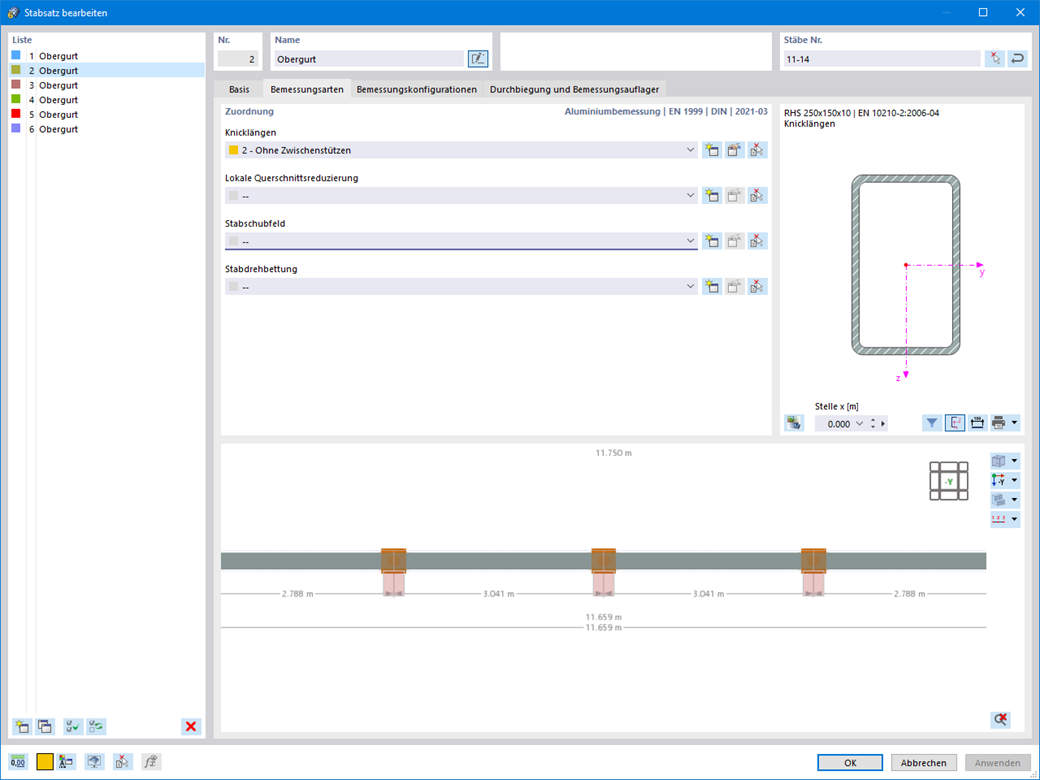

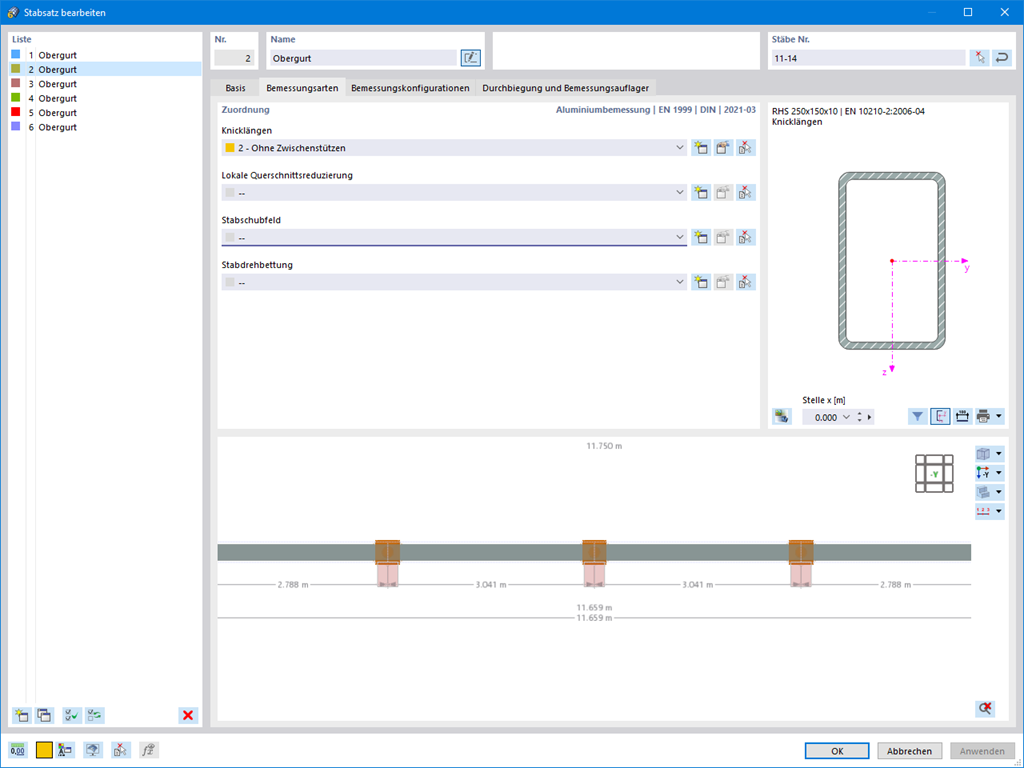

• Progettazione di aste rastremate (metodi di verifica in base alla norma)

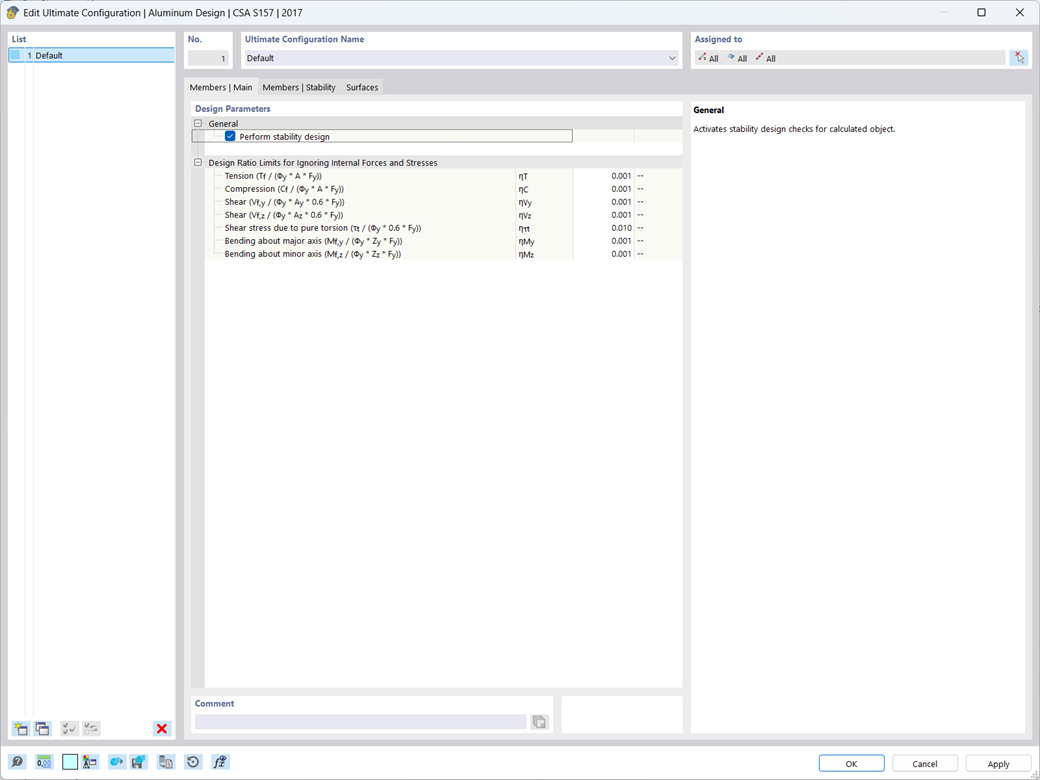

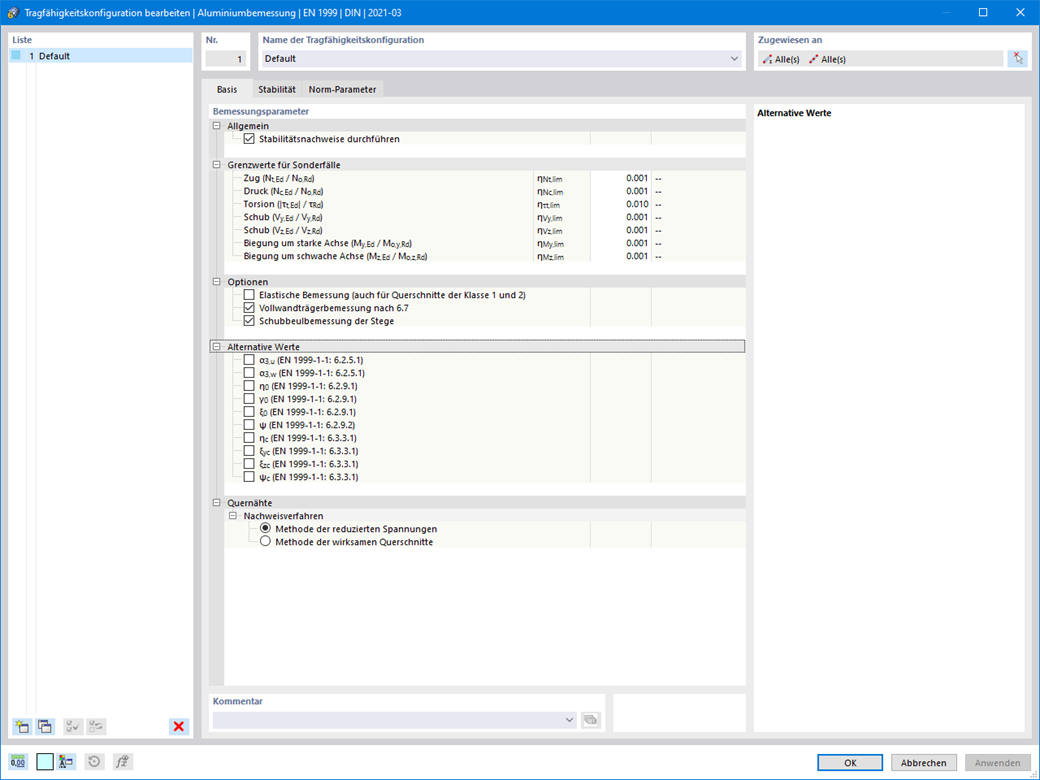

• Possibilità di adattare i principali coefficienti di verifica e parametri normativi
• Flessibilità grazie a opzioni di impostazione dettagliate per le basi di calcolo e l'estensione del calcolo
• Risultati rapidi e chiari per avere una panoramica immediata sull'andamento delle verifiche dopo la progettazione
• Output dettagliato dei risultati di progettazione e delle formule principali (percorso del risultato tracciabile e verificabile)
• Verifica delle tensioni di confronto per superfici
• Output numerico chiaro dei risultati in maschere e possibilità di rappresentarli graficamente nella struttura
• Integrazione dell'output nel protocollo di stampa RFEM/RSTAB

• Analisi di stabilità per instabilità flessionale, torsionale e flesso-torsionale sotto compressione
• Analisi di instabilità flesso-torsionale dei componenti strutturali sottoposti a carico del momento
• Importazione delle lunghezze libere d'inflessione dal calcolo utilizzando l'add-on Stabilità della struttura

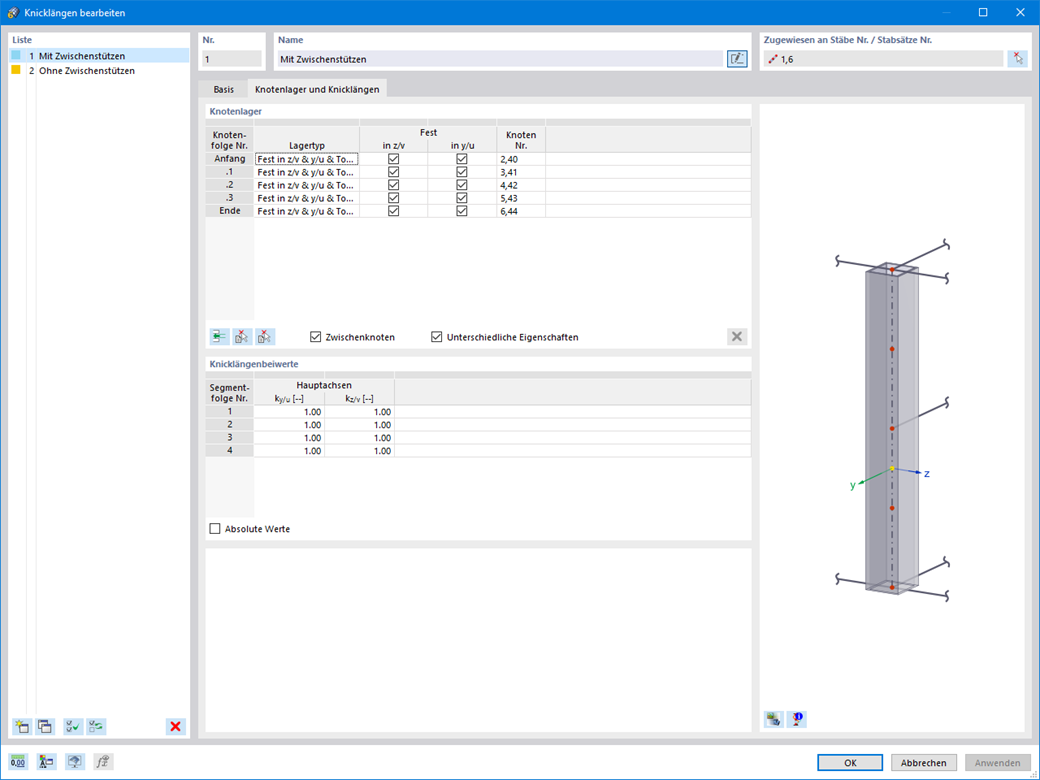

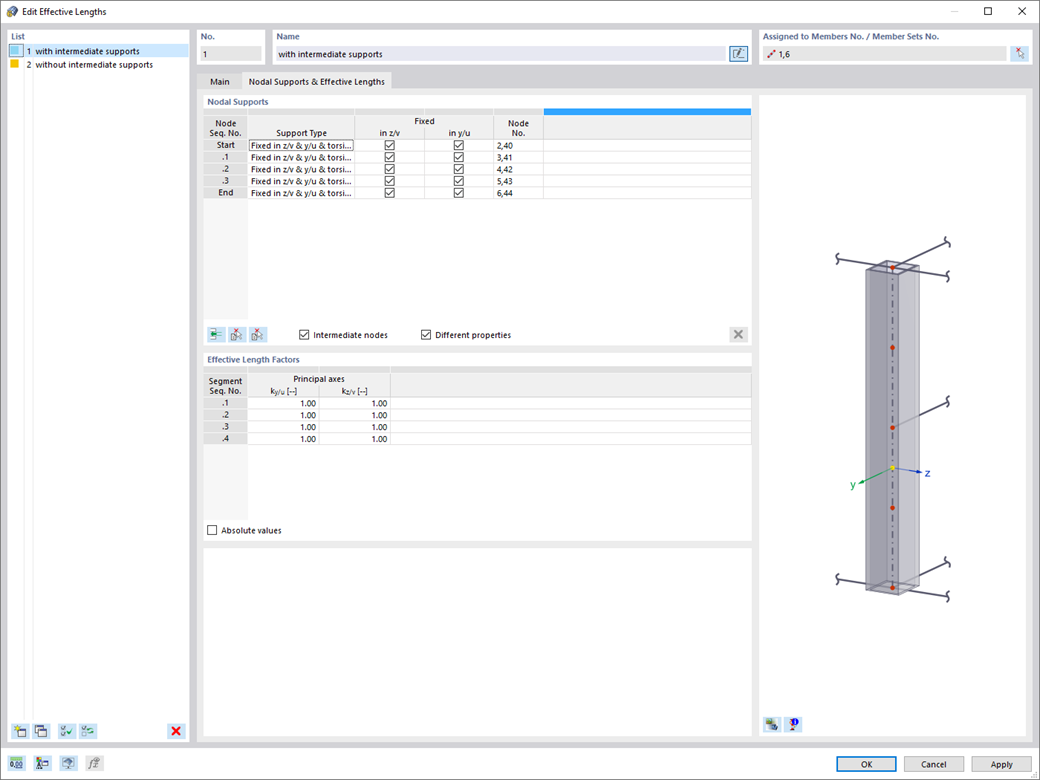

• Input grafico e verifica dei vincoli esterni dei nodi definiti e delle lunghezze libere d'inflessione per l'analisi di stabilità
• A seconda della norma, è possibile scegliere tra l'input definito dall'utente di M_cr, il metodo analitico dalla norma e l'uso del risolutore di autovalori interno
• Considerazione di un pannello di taglio e di un vincolo rotazionale quando si utilizza il risolutore di autovalori
• Visualizzazione grafica di una forma modale se è stato utilizzato il risolutore di autovalori
• Analisi di stabilità di componenti strutturali con la compressione combinata e la tensione di flessione, a seconda della norma di progetto
• Calcolo comprensibile di tutti i coefficienti necessari, come i fattori di interazione
• Considerazione alternativa di tutti gli effetti per l'analisi di stabilità durante la determinazione delle forze interne in RFEM/RSTAB (analisi del secondo ordine, imperfezioni, riduzione della rigidezza, possibilmente in combinazione con l'add-on Torsione di ingobbamento (7 DOF))

Il tuo progetto ha avuto successo? Molto bene, ora arriva la parte rilassata. Perché il programma ti fornisce le verifiche eseguite in forma tabellare. È possibile visualizzare tutti i dettagli dei risultati in dettaglio. Con l'aiuto delle formule di verifica presentate in modo chiaro, sarai in grado di comprendere i risultati senza problemi. Non c'è alcun effetto scatola nera con il software Dlubal.

I controlli vengono eseguiti in tutti i punti rilevanti delle aste e visualizzati graficamente come profilo dei risultati. Troverai grafici più dettagliati nell'output dei risultati. Ciò include, ad esempio, un profilo di tensione sulla sezione trasversale o la forma modale determinante.

Tutti i dati di input e di risultato fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto e l'estensione del report in modo specifico per le singole verifiche di verifica.
