Узловые опоры можно определить с помощью панели инструментов (

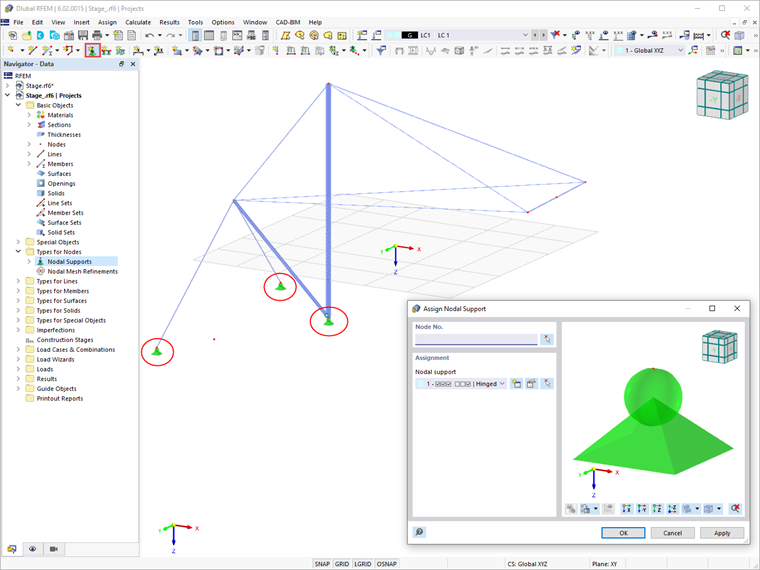

), данных навигатора или меню 'Insert'. Это позволяет расположить узловые опоры, как показано на изображении Назначить узловые опоры.
Влияние натяжного кольца на сегмент можно смоделировать с помощью узловых опор, которые вращаются в направлении каната. Определите две новые узловые опоры, как описано выше, и установите флажок «Определенное направление», как показано на изображении [[image@032468@03#
Это позволяет задать две узловые опоры, повернутые на 7,5 или -7,5 градусов.

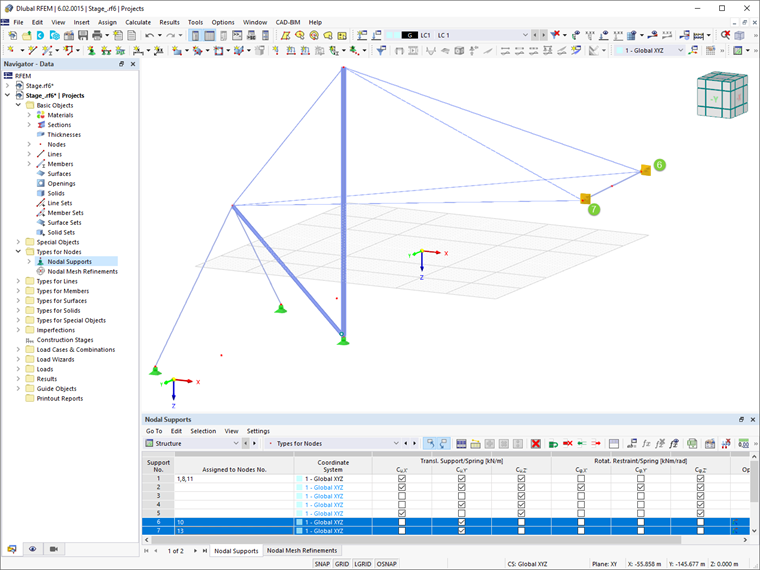

Наконец, назначьте узловые опоры, как показано на рисунке Позиционирование узловых опор.
