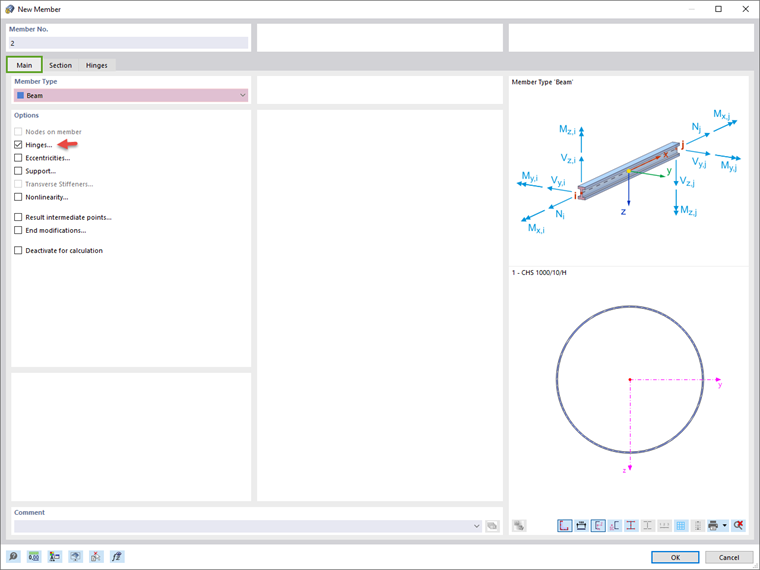

Процедура, описанная в главе Балка-колонна , также применима к созданию связи. Откройте диалоговое окно ' Новый стержень ' и создайте стержень типа ' Балка '.
Определите сечение и материал стержня связи, как и раньше для стержня колонны. Сечение элемента связи представляет собой тонкостенный трубчатый профиль диаметром 600 мм и толщиной 10 мм. Материал снова - сталь S355.
Если вы активировали опцию 'Соединения ' в разделе ' Шарниры ', определите шарнирные свойства элемента связи. Для этого стержня шарнир должен быть определен вокруг локальных осей y и z в базовой точке (см. Изображение image032437 Новый концевой шарнир стержня ).

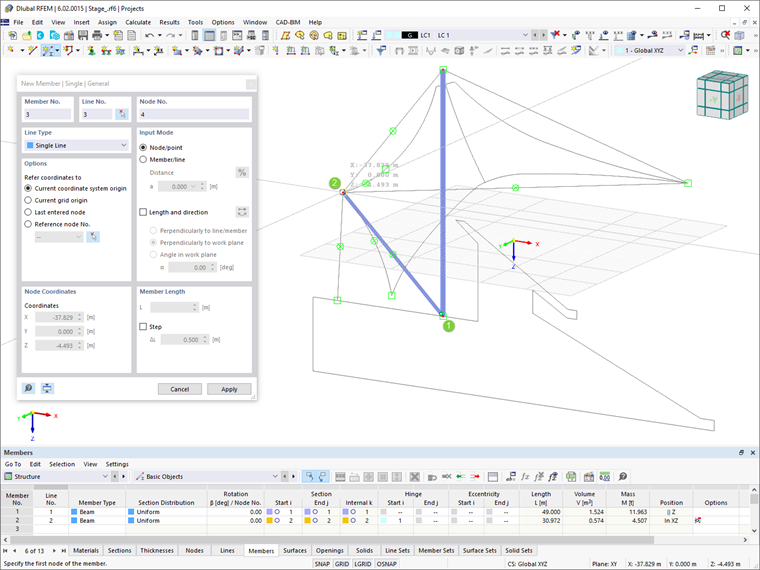

Наконец, поместите стержень в рабочее окно: Поместите начальную точку в основании колонны, а конечную точку - на внешнем пересечении линий фона DXF (см. Изображение image032772 Define bracing member ).
