Сегмент стабилизируется тросами-фиксаторами , которые воздействуют на внешнюю часть сегмента. Для этого необходимо создать узлы , к которым прикрепляются опорные тросы.

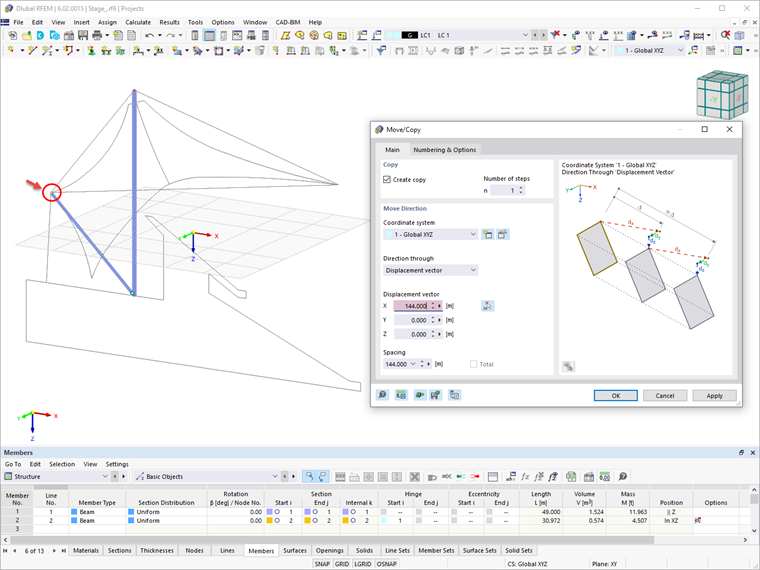

Сначала в центре сегмента создается центральный узел: Щелкните правой кнопкой мыши внешний узел (конечный узел стойки) и выберите в контекстном меню функцию Переместить/Копировать . В следующем диалоговом окне активируйте опцию Создать копию . Введите радиус всей конструкции 144 м в качестве вектора смещения по оси X.
Если вы также установили все внешние узлы канатов с помощью кнопки 'Новый узел '
, вы можете скопировать эти узлы, перетащив их в направлении Z-поворота вокруг ранее созданного центрального узла. Чтобы правильно расположить узлы для моделирования кабелей, их следует повернуть на 7,5 или -15 градусов (см. Изображение image032456 Копирование внешних узлов ).

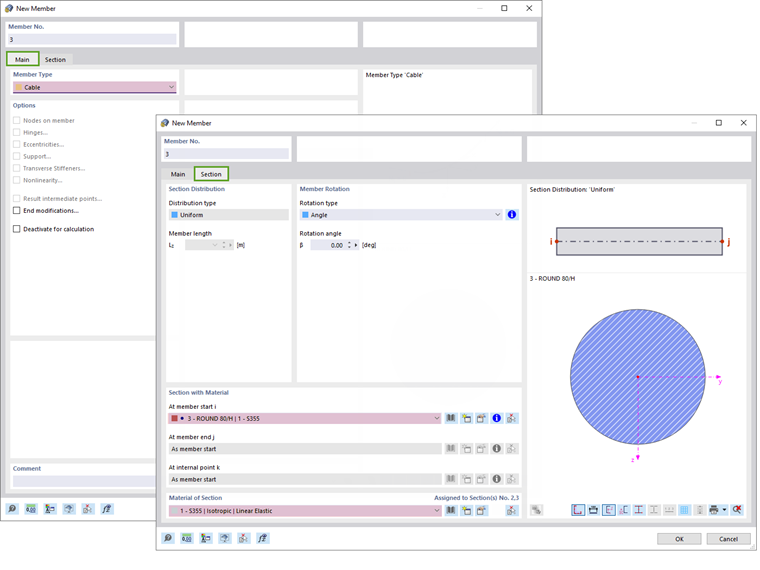

Теперь определите новый стержень с типом стержня ' Rope '. Выберите круглый стержень в качестве сечения в разделе 'Стержни' библиотеки и установите диаметр на 80 мм.

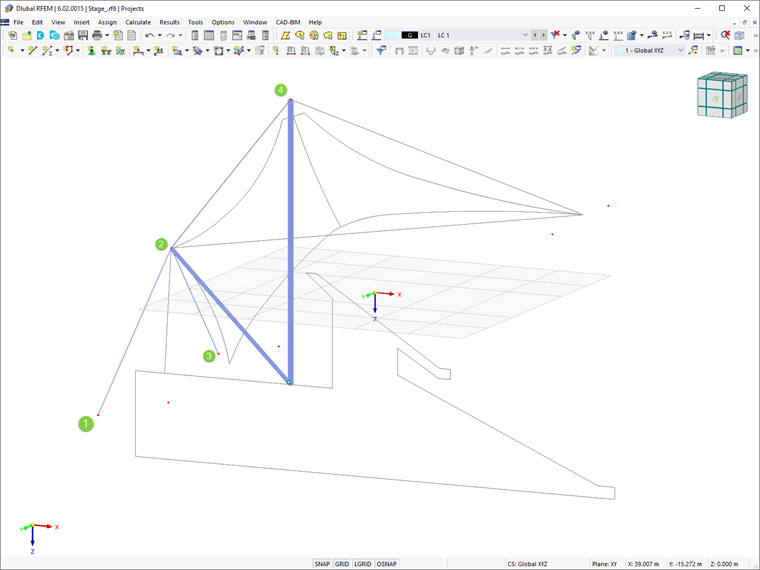

Наконец, установите стержни троса, как показано на изображении image032457 Размещение тросов (1-2, 3-2, 2-4).
