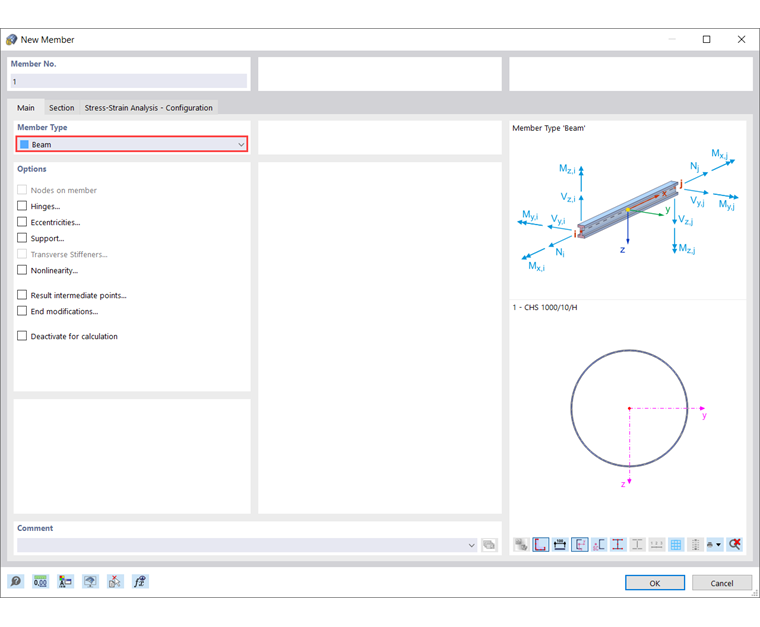

Чтобы создать новый стержень с типом стержня 'Балка' для колонны сегмента, откройте диалоговое окно 'Новый стержень'. Вы можете открыть это диалоговое окно с помощью кнопки
на панели инструментов.

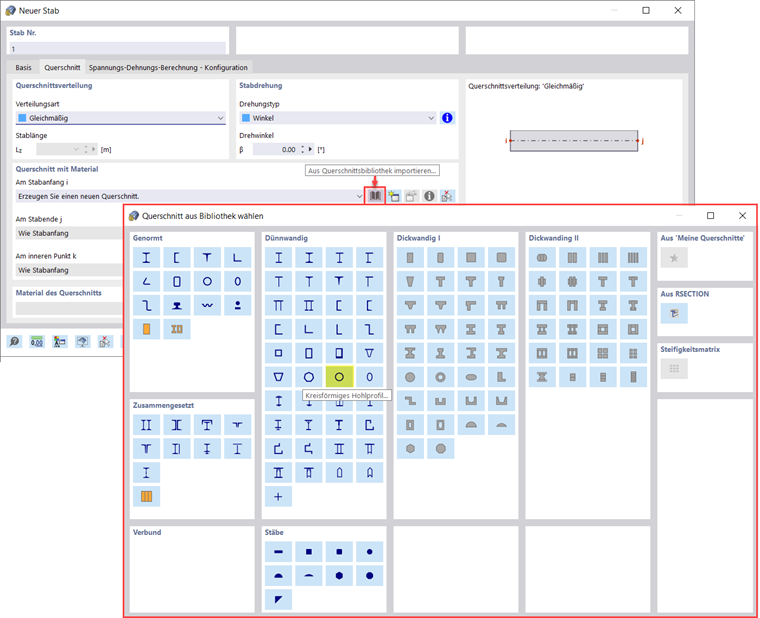

Сечение колонны должно быть указано на вкладке 'Сечение' диалогового окна. Вы можете выбрать сечение в библиотеке. Для этого используйте кнопку
. В библиотеке выберите серию сечений для тонкостенных полых круглых сечений.
Затем вы можете определить свойства сечения в диалоговом окне 'Изменить сечение'.
В этом диалоговом окне откройте библиотеку материалов (кнопка

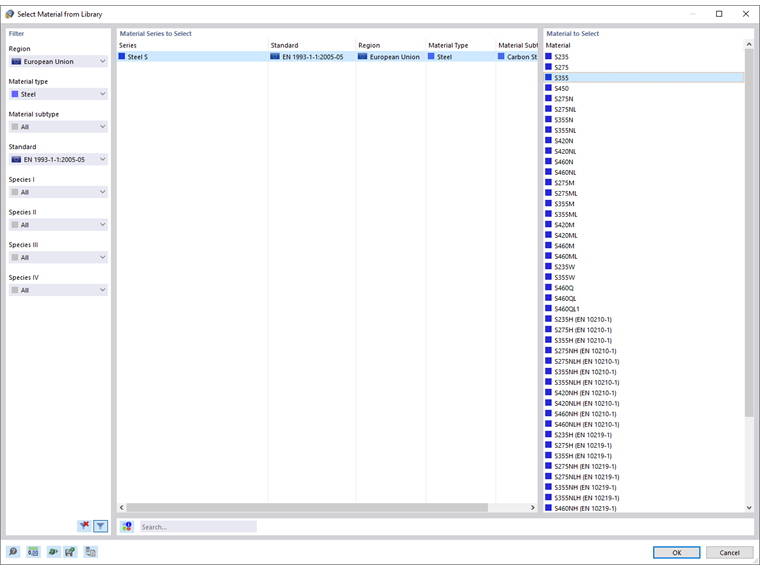

). В разделе 'Фильтр' задайте критерии, как показано на изображении Библиотека материалов, а затем назначьте материал S355 кресту -разрез.

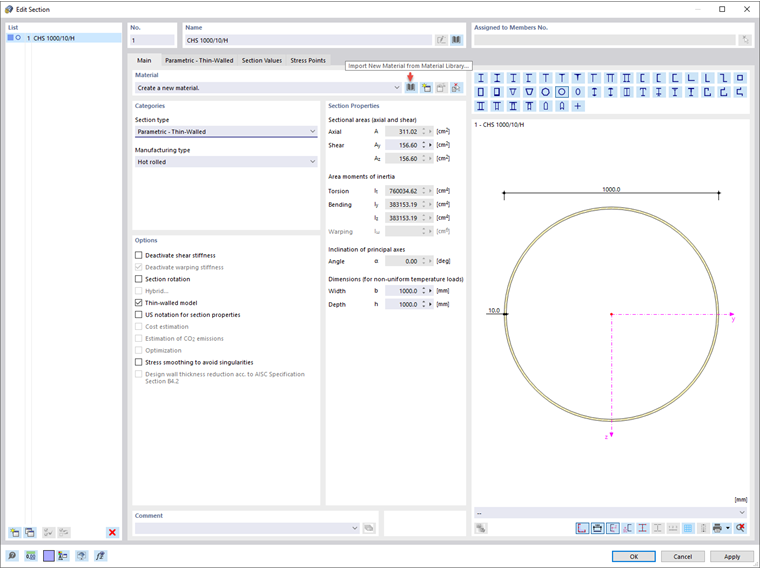

Затем вы можете определить геометрию сечения на вкладке 'Параметрическое - Тонкостенное' диалогового окна 'Изменить сечение'. В этом примере поперечное сечение колонны определяется диаметром 1000 мм и толщиной 10 мм (см. Изображение Геометрия поперечного сечения).
Как только вы определили сечение и подтвердили создание стержня, вы можете разместить стержень в рабочем окне: Установите начальную точку (обозначенную как 1) и конечную точку (обозначенную как 2), щелкая по точкам вспомогательной линии.
