Поскольку мембрана должна быть подвешена, следующим шагом будет графическое определение ее краев с учетом сохраненных данных DXF. Активируйте фоновую пленку (см. Главу Импорт файла DXF в качестве фоновой пленки ), чтобы нарисовать граничные линии мембраны. Их можно отобразить как линии
и полилинии (дуги)

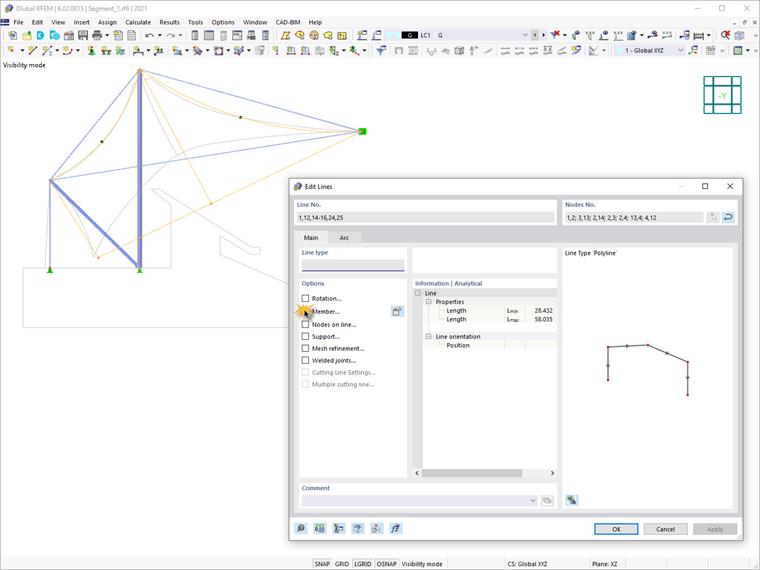

, как показано на рисунке image032490 Граничные линии мембраны .
- banner.tip @ Не имеет значения, полностью ли дуга соответствует данным DXF: Правильное положение определяется в процессе поиска формы. #/#
После того, как края мембраны были определены, вы можете назначить стержни этим линиям с помощью Выбрать → Правый щелчок → Изменить . Для этого активируйте флажок Элементы для выбранных строк в диалоговом окне ' Изменить строки '.

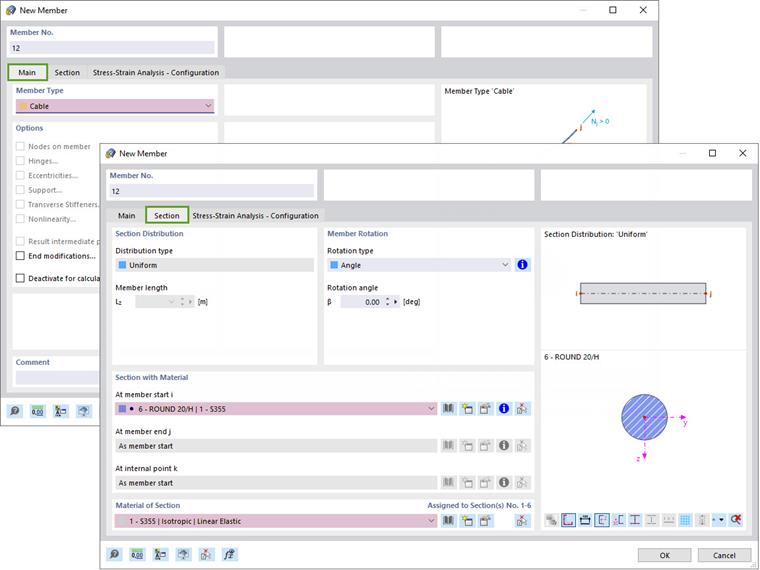

Появится диалоговое окно Новый член . Действуйте так же, как при установке колонны или повязки. Поперечное сечение стержня должно быть определено как ' Round 20/H ', как показано на изображении image032492 Поперечное сечение нового стержня . Подтверждая диалоги, вы назначаете элемент линии.
