Linie/Stab teilen

Um eine Linie oder einen Stab zu teilen, klicken Sie das Objekt mit der rechten Maustaste an. Im Kontextmenü wählen Sie dann eine der Funktionen für Linie teilen bzw. Stab teilen aus.

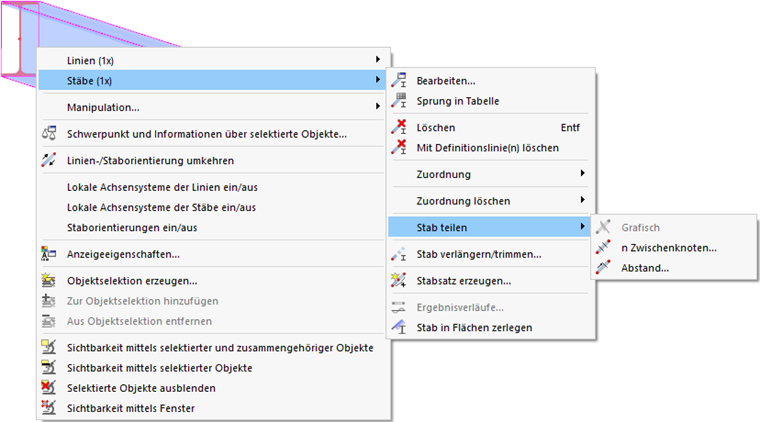

Stab über Kontextmenü teilen

Teilen mittels Zwischenknoten

Mit dieser Funktion teilen Sie die Linie oder den Stab in gleiche Segmente.

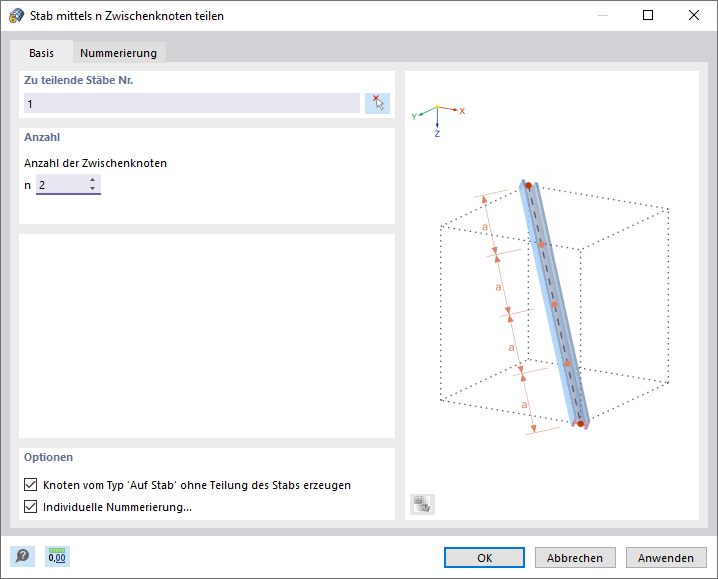

Stab in Drittelspunkten teilen

Anzahl

Geben Sie die 'Anzahl der Zwischenknoten' n für die Teilung an. Wie im Bild oben dargestellt, wird der Stab beispielsweise mit zwei Zwischenknoten in seinen Drittelspunkten geteilt.

Optionen

Das Kontrollfeld 'Knoten vom Typ Auf Stab ohne Teilung des Stabs erzeugen' ist per Voreinstellung deaktiviert. Beim Teilen des Stabes oder der Linie entstehen so neue Stäbe und Linien. Wenn Sie das Kontrollfeld anhaken, bleibt der Stab oder die Linie als Ganzes erhalten. Die Teilung erfolgt in diesem Fall durch Zwischenknoten des Typs 'Knoten auf Stab' bzw. 'Knoten auf Linie' (siehe Kapitel Knoten ). Dies erübrigt die Definition von Stabzügen und erleichtert die Eingabe der Knicklängen und Randbedingungen für die Bemessung.

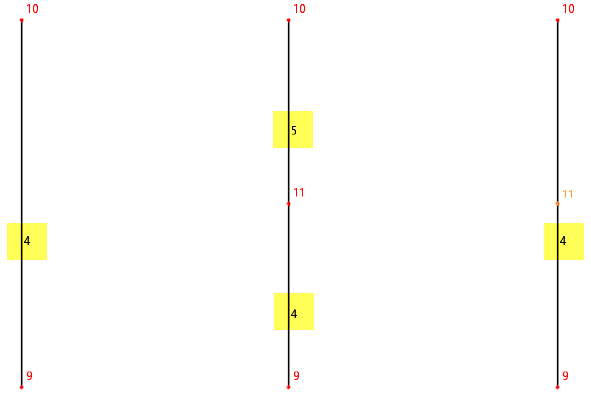

Original (links), Ergebnis mit Teilung (Mitte) und ohne Teilung (rechts)

Wenn Sie das Kontrollfeld 'Individuelle Nummerierung' anhaken, können Sie im Register Nummerierung die Nummerierung der neuen Objekte beeinflussen.

Nummerierung

Das Register Nummerierung wird angezeigt, wenn im Register 'Basis' das Kontrollfeld Individuelle Nummerierung angehakt ist.

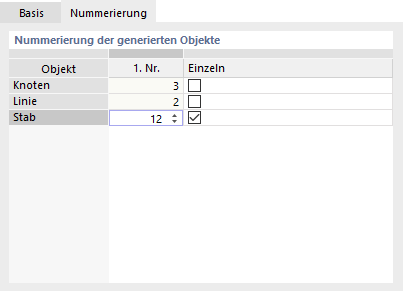

Nummerierung der generierten Objekte anpassen

Haken Sie in der Spalte 'Einzeln' an, welchem Objekt Sie eine spezifische Nummerierung zuweisen möchten. In der Spalte '1. Nr.' können Sie dann die Startnummer für die neuen Objekte angeben. Weitere Objekte dieser Kategorie werden von dieser Nummer aus aufsteigend nummeriert.

Teilen mit Abstand

Mit dieser Funktion teilen Sie die Linie oder den Stab an einer bestimmten Stelle.

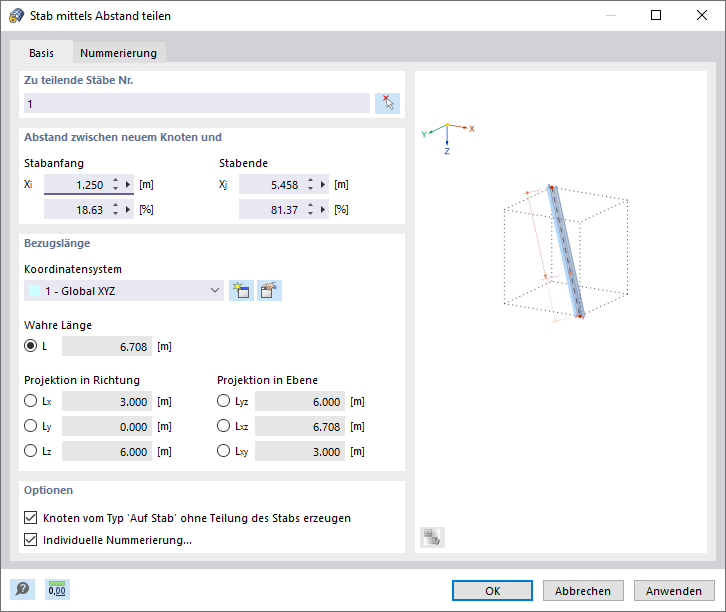

Stab im Abstand vom Stabanfang teilen

Abstand zwischen neuem Knoten und Linien-/Stabanfang oder Linien-/Stabende

Geben Sie an, in welchem Abstand vom Anfangs- oder Endknoten die Linie oder der Stab geteilt werden soll. Sie können den Wert als Längen- oder Relativangabe eintragen. Die vier Eingabefelder sind interaktiv.

Falls sich der Abstand auf eine projizierte Länge bezieht, geben Sie die Projektion im Abschnitt 'Bezugslänge' an.

Bezugslänge

Legen Sie das 'Koordinatensystem' fest, in dem die Teilung erfolgen soll. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche neu erstellen.

Meistens bezieht sich der Teilungsabstand auf die 'Wahre Länge' der Linie oder des Stabes. Ist dies nicht der Fall, wählen Sie die relevante 'Projektion in Richtung' einer Achse des angegebenen Koordinatensystems oder entsprechende 'Projektion in Ebene' aus. Im Abschnitt 'Abstand' können Sie dann die entsprechenden Teilungsangaben vornehmen.

Optionen

Das Kontrollfeld 'Knoten vom Typ Auf Stab ohne Teilung des Stabs erzeugen' steuert, ob beim Teilen des Stabes oder der Linie neue Objekte entstehen (siehe Abschnitt Optionen).

Wenn Sie das Kontrollfeld 'Individuelle Nummerierung' anhaken, können Sie die Nummerierung der neuen Objekte beeinflussen (siehe Register Nummerierung).
