Definiować pręty

Aby zdefiniować pręty, należy użyć klawisza Nowy pręt na pasku narzędzi. Najpierw zdefiniuj pręty 1, 2, 3 i 4 o tym samym przekroju (HEA 100) i tej samej długości (1 m).

Definiowanie prętów 1, 2, 3 i 4
Definiować pręty

Pręt nr. 5 znajduje się najpierw pośrodku między górnym pasem (t. 2) a dolnym pasem (t. 3). W tym celu należy utworzyć węzły pośrednie zarówno na pręcie nr 2, jak i na pręcie nr 3. Węzły pośrednie można utworzyć za pomocą funkcji Split line/member. Następnie połącz te węzły za pomocą nowego pręta (tj. pręta nr 5) o takim samym przekroju (HEA 100) jak pozostałe pręty.

Ważne

W przypadku podziału pręta w celu utworzenia węzłów pośrednich należy aktywować opcję 'Węzły typu 'Utwórz na pręcie' bez podziału pręta '. Tworzy to węzły bez faktycznego podziału pręta.

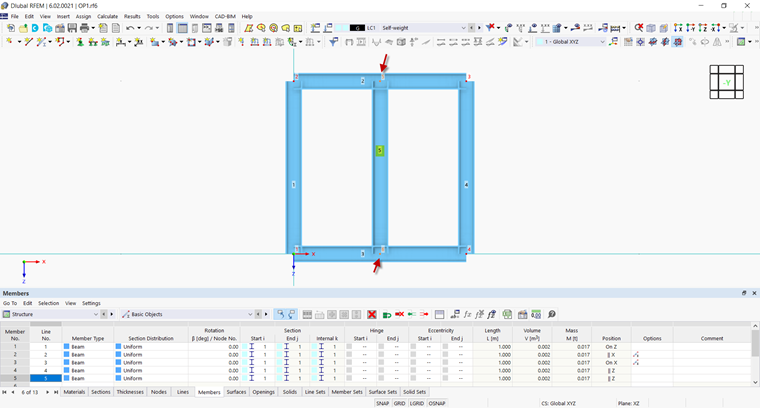

Pręt nr 5
Pręt nr 5
Informacje

W kilku następnych rozdziałach pokażemy, jak użyć sparametryzowanych danych wejściowych do znalezienia optymalnej pozycji pręta # 5.
