Definir barras

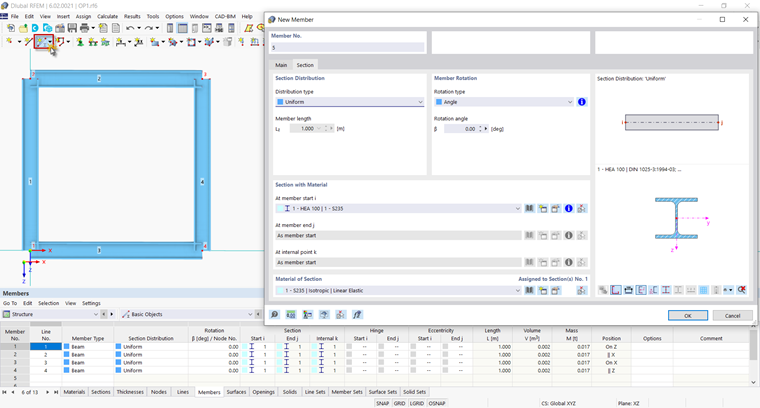

Para definir las barras, utilice el botón Nueva barra en la barra de herramientas. Primero defina las Barras 1, 2, 3 y 4 con la misma sección (HEA 100) y la misma longitud (1 m).

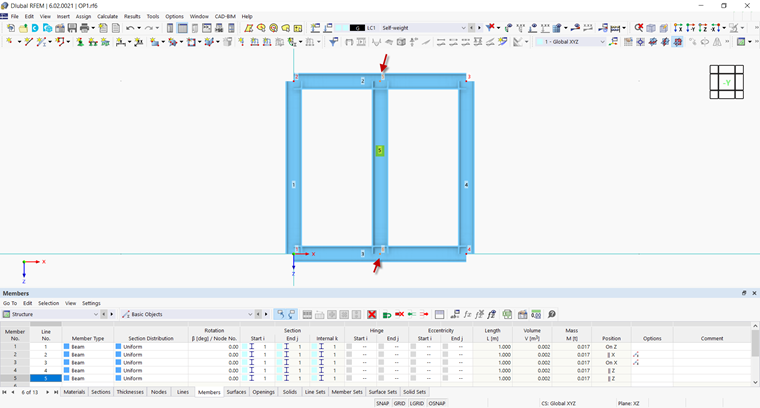

La Barra 5 se encuentra inicialmente colocada en el medio entre el cordón superior (barra 2) y el cordón inferior (barra 3). Para hacer esto, cree nudos intermedios en la barra núm. 2 y en la barra núm. 3. Los nudos intermedios se pueden crear utilizando la función Dividir línea/barra. Luego, conecte estos nudos con una nueva barra (es decir, la barra 5) que tenga la misma sección (HEA 100) que las otras barras.

Importante

Al dividir la barra para crear los nudos intermedios, active la opción "Crear nudos 'En barra' sin dividir la barra". De este modo se crean los nudos sin dividir realmente la barra.

Información

En los próximos capítulos, mostraremos cómo utilizar entradas parametrizadas para encontrar la posición óptima de la barra 5.
