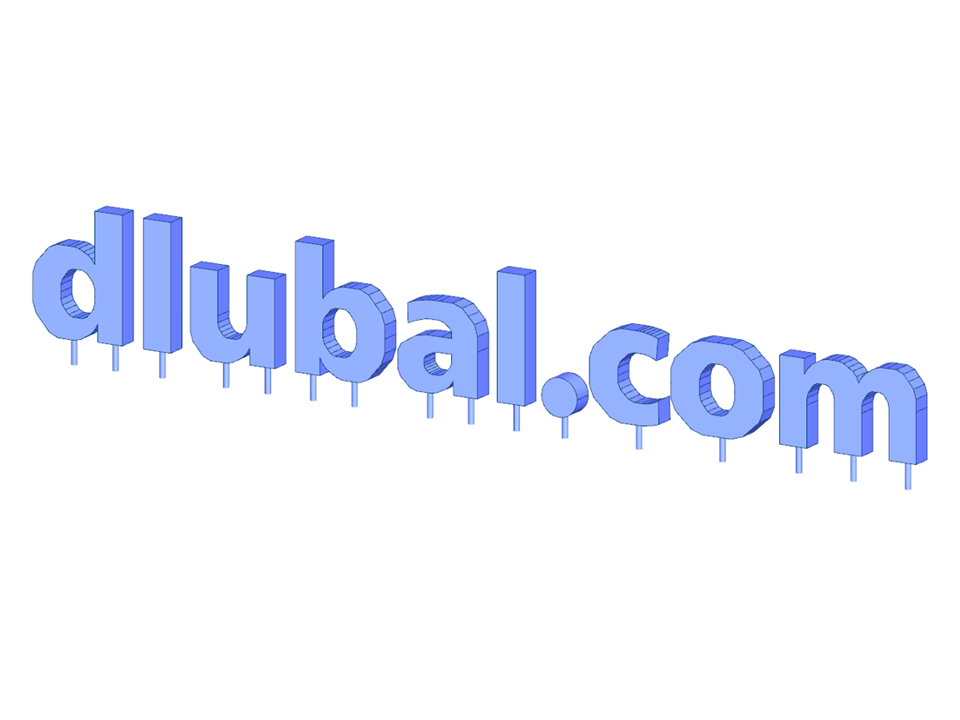

Буквы из алюминиевых профилей
| Количество узлов | 800 |
| Количество линий | 1172 |
| Количество стержней | 16 |
| Количество поверхностей | 395 |
| Количество загружений | 14 |
| Количество сочетаний нагрузок | 24 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 11,072 t |
| Размеры | 8,000 x 3,000 x 1,100 m |
| Версия программы | 5.24.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Dlubal_KohlA_]_LI.jpg){kind=logo}
Общие сведения
Общие сведения
Функции продукта
Функции продукта
Функции продукта
Dlubal_KohlA_]_LI.jpg?mw=350&hash=d43473ab01992859ccffbb1254b61a07610a2a25){kind=logo}
- Расчет стержней и блоков стержней на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы
- Расчет на устойчивость при изгибе и кручении
- Автоматическое определение эффективного радиуса инерции с помощью специальной интегрированной программы МКЭ (расчет собственных чисел) для общих условий нагружения и опирания
- Альтернативный аналитический расчёт эффективного радиуса инерции для стандартных ситуаций
- Возможность применения дискретных боковых опор к балкам
- Определение узловых опор для блоков стержней
- Расчет на предельное состояние по пригодности к эксплуатации (прогиб)
- Оптимизация сечения
- Широкий выбор сечений, таких как прокатные двутавры, швеллеры, тавры, уголки, прямоугольные и круглые пустотелые профили, круглые стержни и многие другие.
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, упорядоченные по стержням, сечениям, х-разрезам или загружениям, сочетаниям нагрузок и расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Метрические и британские единицы измерения
- Расчет на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
- Расчет на потерю устойчивости при изгибе, кручении и плоской формы изгиба
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе с кручением посредством интегрированной программы МКЭ (расчет собственных чисел) из граничных условий нагрузок и опор
- Возможность применения дискретных боковых опор к балкам
- Автоматическая или ручная классификация сечений
- Интеграция параметров для следующих Национальных приложений:
-
DIN EN 1999-1-1/NA:2010-12 (Италия) -
BS EN 1999-1-1/NA:2009 (Великобритания) -
DK EN 1999-1-1/NA:2013-05 (Дания) -
SFS EN 1999-1-1/NA:2016-12 (Финляндия) -
CYS EN 1999-1-1/NA:2009-11 (Греция) -
LU EN 1999‑1‑1:2007/AN‑LU:2011 (Люксембург) -
UNI EN 1999-1-1/NA:2011-02 (Италия) -
NEN EN 1999-1-1/NB:2011-12 (Нидерланды) -
UNI EN 1999-1-1/NA:2011-02 (Италия) -
STN EN 1999-1-1/NA:2010-01 (Словакия) -
PN EN 1999-1-1/NA:2011-01 (Польша) -
SS EN 1999-1-1/NA:2011-04 (Швеция) -
STN EN 1999-1-1/NA:2010-01 (Словакия) -
NBN EN 1999-1-1/ANB:2011-03 (Великобритания) -
STN EN 1999-1-1/NA:2009-02 (Словакия) -
CYS EN 1999-1-1/NA:2009-07 (Кипр)
-
- Расчет на предельное состояние по пригодности к эксплуатации для характерных, частых или квазипостоянных расчетных ситуаций
- Учёт поперечных швов
- Разнообразие предоставляемых сечений; например, двутавры, швеллеры, прямоугольные пустотелые профили, квадратные профили, равнобокие и неравнобокие уголки, стальные полосы, круглые стержни.
- Наглядные таблицы результатов
- Автоматическая оптимизация сечений
- Подробная документация результатов со ссылками на формулы расчета, используемые и описанные в стандарте
- Различные функции для фильтрации и организации результатов, включая результаты, упорядоченные по стержням, сечениям, х-разрезам или загружениям, сочетаниям нагрузок и расчетным сочетаниям
- Окно результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
- Полная интеграция в RFEM/RSTAB
- Метрические и британские единицы измерения
