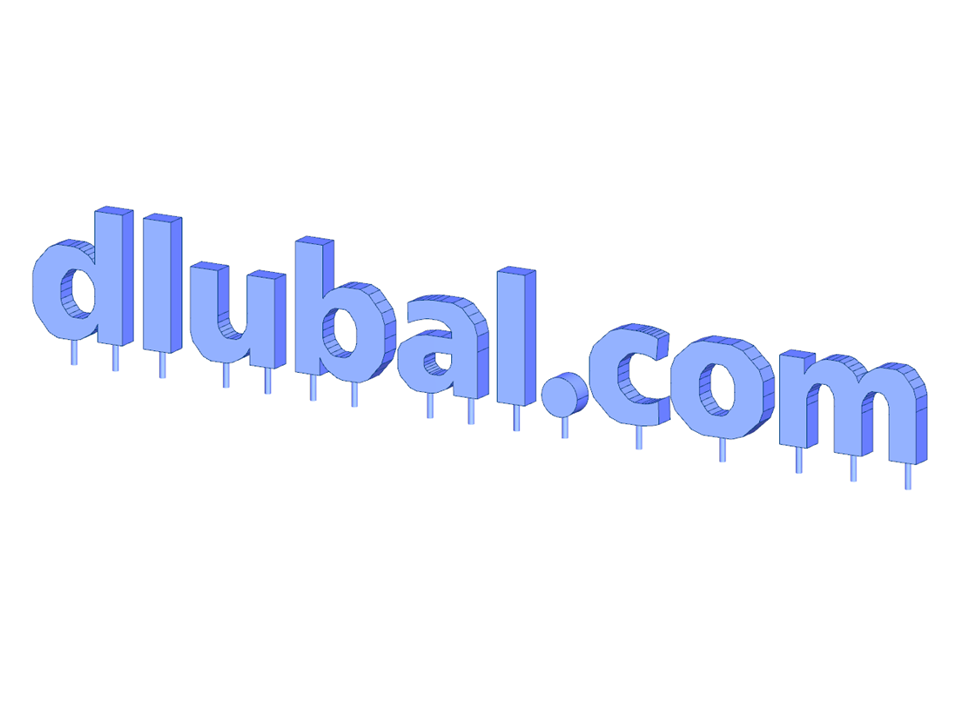

Lettere di alluminio in alluminio
| Numero di nodi | 800 |
| Numero di linee | 1172 |
| Numero di aste | 16 |
| Numero di superfici | 395 |
| Numero di casi di carico | 14 |
| Nr. di combinazioni di carico | 24 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 11,072 t |
| Dimensioni | 8.000 x 3.000 x 1.100 m |
| Versione del programma | 5.24.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Dlubal_KohlA_]_LI.jpg){kind=logo}
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
Dlubal_KohlA_]_LI.jpg?mw=350&hash=d43473ab01992859ccffbb1254b61a07610a2a25){kind=logo}
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
- Progettazione di aste e set di aste per trazione, compressione, flessione, taglio, torsione e forze interne combinate
- Analisi di stabilità dell'instabilità e dell'instabilità flesso-torsionale
- Determinazione automatica del raggio di inerzia efficace tramite uno speciale software FEA integrato (analisi degli autovalori) per le condizioni generali di carico e di vincolo esterno
- Calcolo analitico alternativo del raggio efficace di inerzia per situazioni standard
- Applicazione opzionale di vincoli laterali discreti alle travi
- Definizione dei vincoli esterni dei nodi per set di aste
- Progetto allo stato limite di esercizio (inflessione)
- ottimizzazione della sezione trasversale
- Una vasta gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a U, sezioni a T, angolari, sezioni cave rettangolari e circolari, barre tonde e molte altre.
- Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
- Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali e posizione x, o per caso di carico, combinazione di carico e di risultati
- Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
- Unità imperiali e metriche
- Verifica di forze interne a trazione, compressione, flessione, taglio e combinate
- Analisi di stabilità per instabilità flessionale, instabilità torsionale e instabilità flesso-torsionale
- Determinazione automatica dei carichi critici di instabilità e del momento critico per instabilità flesso-torsionale mediante il programma FEA integrato (analisi degli autovalori) dalle condizioni al contorno di carichi e vincoli esterni
- Applicazione opzionale di vincoli laterali discreti alle travi
- Classificazione automatica delle sezioni trasversali
- Integrazione dei parametri delle appendici nazionali dei seguenti paesi:
-
DIN EN 1999-1-1/NA:2010-12 (Germania) -
NBN EN 1999-1-1/ANB:2011-03 (Belgio) -
DK EN 1999-1-1/NA:2013-05 (Danimarca) -
SFS EN 1999-1-1/NA:2016-12 (Finlandia) -
ELOT EN 1999-1-1/NA:2010-11 (Grecia) -
IS EN 1999-1-1/NA:2010-03 (Irlanda) -
UNI EN 1999-1-1/NA:2011-02 (Italia) -
LST EN 1999-1-1/NA:2011-09 (Lituania) -
UNI EN 1999-1-1/NA:2011-02 (Italia) -
NEN EN 1999-1-1/NB:2011-12 (Paesi Bassi) -
PN EN 1999-1-1/NA:2011-01 (Polonia) -
SS EN 1999-1-1/NA:2011-04 (Svezia) -
STN EN 1999-1-1/NA:2010-01 (Slovacchia) -
BS EN 1999-1-1/NA:2009 (Regno Unito) -
STN EN 1999-1-1/NA:2009-02 (Slovacchia) -
CYS EN 1999-1-1/NA:2009-07 (Cipro)
-
- Verifica allo stato limite di esercizio per situazione di progetto caratteristica, frequente o quasi permanente
- Progetto allo stato limite di esercizio per situazioni di progetto caratteristiche, frequenti o quasi permanenti
- Varietà di sezioni trasversali fornite; ad esempio, sezioni a I, sezioni a C, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, acciaio piatto, barre tonde
- Ampia libreria di sezioni trasversali, come ad esempio sezioni ad I, ad U, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, barre piatte e tonde
- Ottimizzazione automatica delle sezioni trasversali
- Documentazione dettagliata dei risultati con riferimento alle equazioni di progetto utilizzate e descritte nella normativa
- Opzioni di filtro e ordinamento per i risultati, inclusi gli elenchi di risultati per asta, sezione trasversale e posizione x, o per casi di carico, combinazioni di carico e combinazioni di risultati
- Tabelle dei risultati della snellezza delle aste e delle forze interne determinanti
- Elenco delle parti con specifiche del peso e dei solidi
- Integrazione continua con RFEM/RSTAB
- Unità imperiali e metriche
