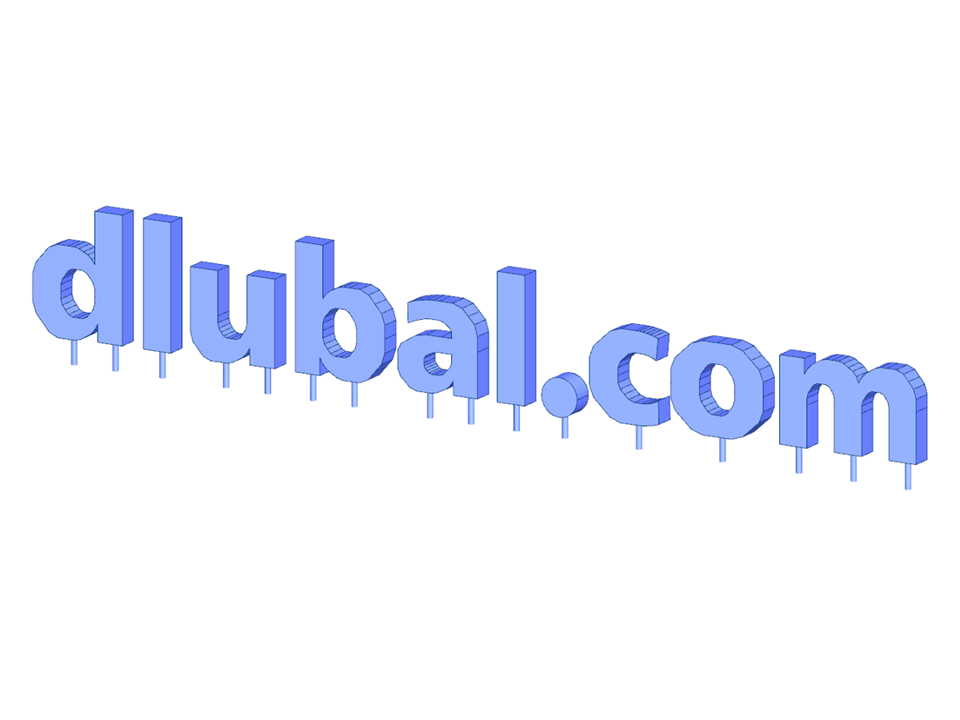

Letras de canal de aluminio
Número de nudos | 800 |
Número de líneas | 1172 |
Número de barras | 16 |
Número de superficies | 395 |
Número de casos de carga | 14 |
Número de combinaciones de carga | 24 |
Número de combinaciones de resultados | 1 |
Peso completo | 11.072 t |
Dimensiones | 8,000 x 3,000 x 1,100 m |
Versión del programa | 5.24.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
