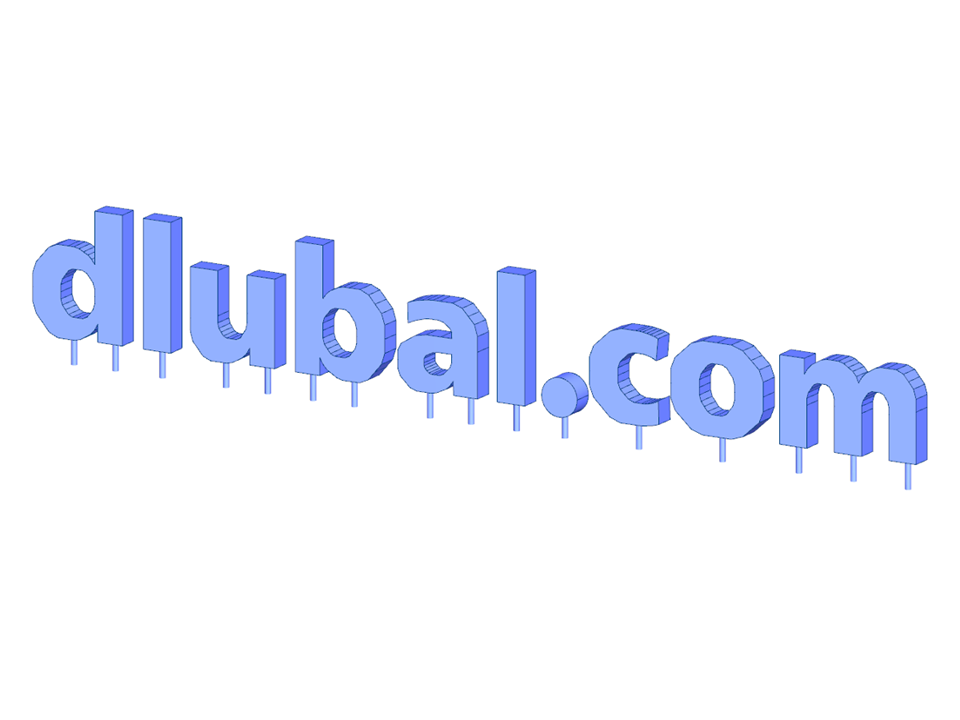

Aluminium Werbeaufsteller Schriftzug
Werbeaufsteller aus Aluminium
| Anzahl Knoten | 800 |
| Anzahl Linien | 1172 |
| Anzahl Stäbe | 16 |
| Anzahl Flächen | 395 |
| Anzahl Lastfälle | 14 |
| Anzahl Lastkombinationen | 24 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 11.072 t |
| Abmessungen | 8.000 x 3.000 x 1.100 m |
| Programmversion | 5.24.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Dlubal_KohlA_]_LI.jpg){kind=logo}
Allgemeines
Produkt-Feature
Produkt-Feature
Produkt-Feature
Dlubal_KohlA_]_LI.jpg?mw=350&hash=d43473ab01992859ccffbb1254b61a07610a2a25){kind=logo}
- Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen
- Stabilitätsnachweise für Knicken und Biegedrillknicken
- Automatische Ermittlung des effektiven Trägheitsradiusses über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für eine allgemeine Belastung und Lagerungsbedingung
- Alternative analytische Berechnung des effektiven Trägheitsradiusses für Standardsituationen
- Möglichkeit einer diskreten seitlichen Stützung für Träger
- Definition von Knotenlagern für Stabsätze
- Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle usw.
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen/Lastkombinationen/Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
- Metrische und imperiale Einheiten
- Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen
- Stabilitätsnachweis für Biegeknicken, Drillknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über integriertes FEM Programm (Eigenwertermittlung) aus Randbedingungen der Belastung und Lagerung
- Möglichkeit einer diskreten seitlichen Stützung für Träger
- Automatische oder manuelle Querschnittsklassifizierung
- Integration der Parameter der Nationalen Anhänge (NA) für folgende Länder:
-
DIN EN 1999-1-1/NA:2010-12 (Deutschland) -
NBN EN 1999-1-1/ANB:2011-03 (Belgien) -
DK EN 1999-1-1/NA:2013-05 (Dänemark) -
SFS EN 1999-1-1/NA:2016-12 (Finnland) -
ELOT EN 1999-1-1/NA:2010-11 (Griechenland) -
IS EN 1999-1-1/NA:2010-03 (Irland) -
UNI EN 1999-1-1/NA:2011-02 (Italien) -
LST EN 1999-1-1/NA:2011-09 (Litauen) -
LU EN 1999-1-1:2007/AN-LU:2011 (Luxemburg) -
NEN EN 1999-1-1/NB:2011-12 (Niederlande) -
PN EN 1999-1-1/NA:2011-01 (Polen) -
SS EN 1999-1-1/NA:2011-04 (Schweden) -
STN EN 1999-1-1/NA:2010-01 (Slowakei) -
BS EN 1999-1-1/NA:2009 (Vereinigtes Königreich) -
ČSN EN 1999-1-1/NA:2009-02 (Tschechische Republik) -
CYS EN 1999-1-1/NA:2009-07 (Zypern)
-
- Gebrauchstauglichkeitsnachweis für charakteristische, häufige oder quasi-ständige Bemessungssituation
- Berücksichtigung von Quernähten
- Große Auswahl an Querschnitten, wie z. B. I-Profile, U-Profile, Rechteck-Hohlprofile, Quadratrohre, gleichschenklige und ungleichschenklige Winkel, Flachstahl, Rundstäbe
- Klar gegliederte Ergebnistabellen
- Automatische Querschnittsoptimierung
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen der Norm
- Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen, Last- und Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten und maßgebende Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
- Metrische oder angloamerikanische Einheiten
