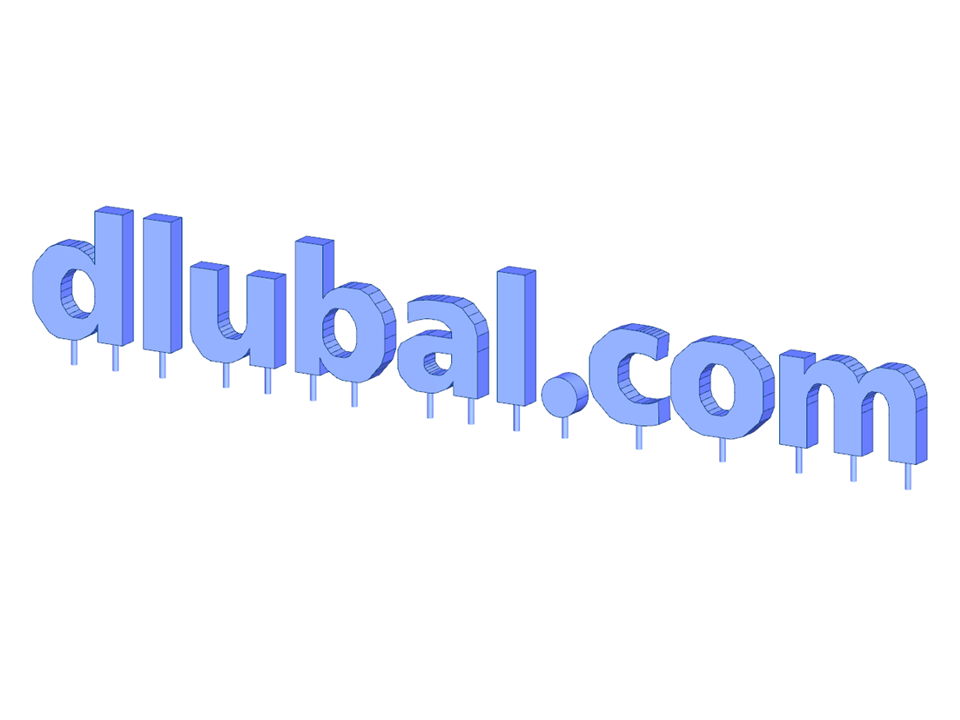

Hliníkový reklamní nápis
Počet uzlů | 800 |
Počet linií | 1172 |
Počet prutů | 16 |
Počet ploch | 395 |
Počet zatěžovacích stavů | 14 |
Počet kombinací zatížení | 24 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 11,072 t |
Rozměry | 8,000 x 3,000 x 1,100 m |
Verze programu | 5.24.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
