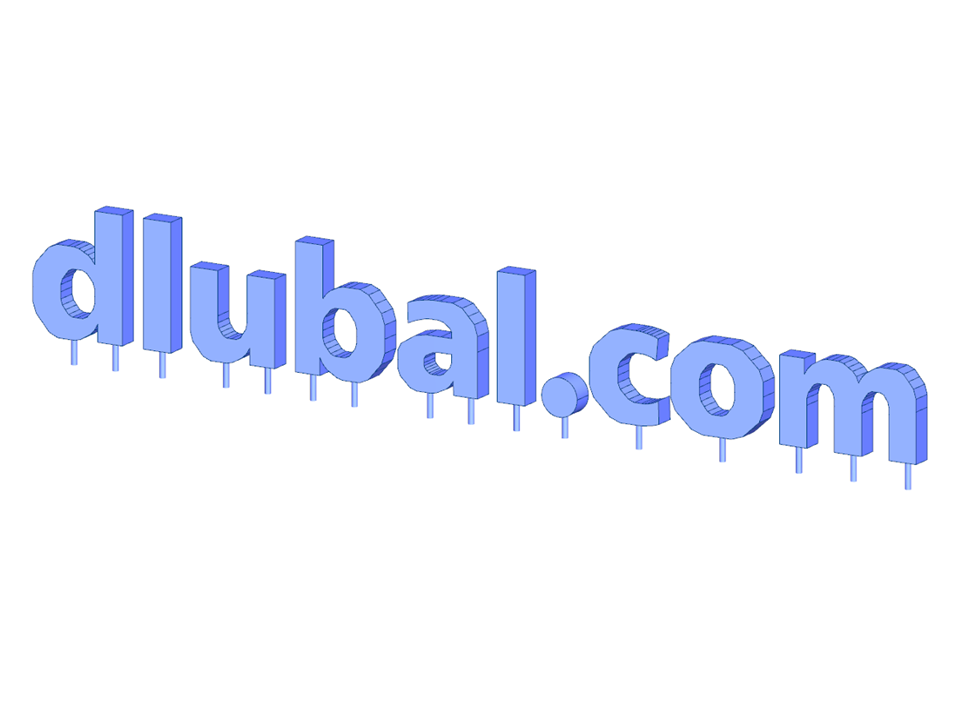

Letras em U de alumínio
Número de nós | 800 |
Número de linhas | 1172 |
Número de barras | 16 |
Número de superfícies | 395 |
Número de casos de carga | 14 |
Número de combinações de cargas | 24 |
Número de combinações de resultados | 1 |
Peso total | 11,072 t |
Dimensões | 8,000 x 3,000 x 1,100 m |
Versão do programa | 5.24.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
