Ниже предстaвленный проект включает в себя, в основном, монтаж конструкции трибуны из пластика от итальянской компании CETA SPA из Бергамо, которая состоит из 11 рядов в простом наклоне и прохода в передней части. Далее в конструкцию трибуны, общая вместимость которой была рассчитана на 660 сидячих мест, входят две лестницы и опорные трубчатые леса со стандартным соединением.
Studio Rota Nodari
Via M. Zanchi, 85
24022 Бергамо, Италия
Нормальная сила, возникающая действием ветровых нагрузок (© Studio Rota Nodari)

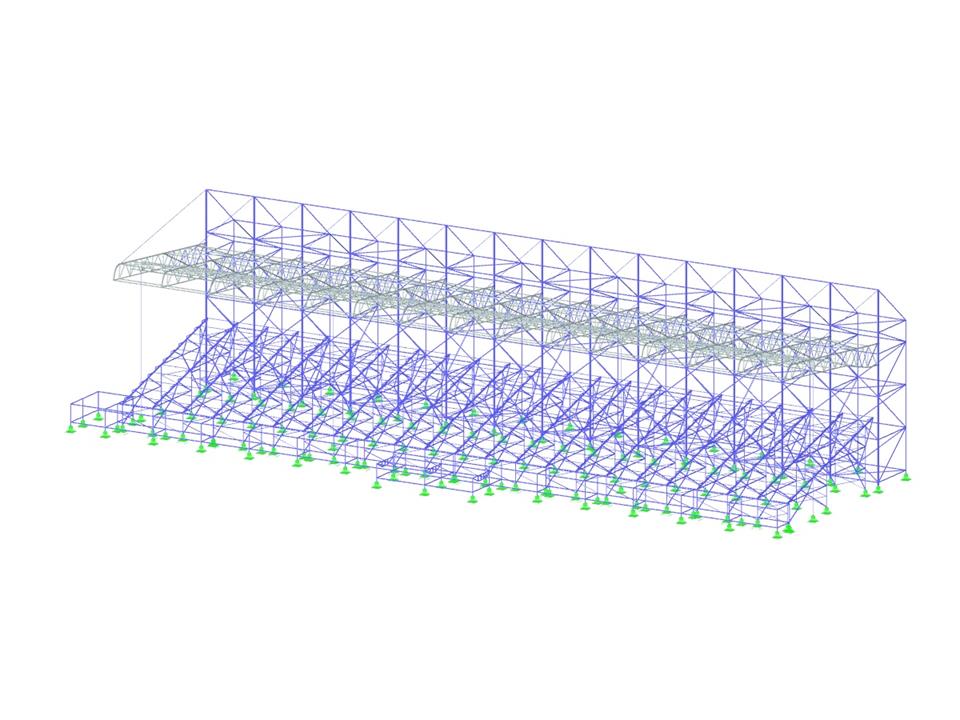

Крытая трибуна
| Количество узлов | 2604 |
| Количество линий | 5188 |
| Количество стержней | 5188 |
| Количество поверхностей | 17 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 20 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 13,525 t |
| Размеры | 37,300 x 13,600 x 9,400 m |
| Версия программы | 5.21.02 |
Проект заказчика
База знаний
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Используя нелинейность шарнира стержня «Строительные леса N | phiy,phiz» позволяет моделировать вставленное соединение труб строительных лесов.
Расчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».
Нелинейности шарниров стержней «Леса - N phiy/phiz» и «Диаграмма лесов» позволяют выполнять механическое моделирование трубчатого соединения с внутренней заглушкой между двумя стержневыми элементами.
Эквивалентная модель переносит изгибающий момент через загруженную наружную трубу и, после положительной фиксации, дополнительно через внутреннюю заглушку, в зависимости от состояния сжатия на конце элемента.
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
