Opisana tutaj konstrukcja obejmuje w szczególności budowę trybuny o spodziewanej pojemności 660 miejsc siedzących, wyprodukowanej przez włoską firmę CETA SPA z Bergamo, z 11 rzędami o prostym nachyleniu, przejściem w przedniej części, z dwoma rzędami schodów i rusztowaniem składającym się z rur o standardowych połączeniach.
Studio Rota Nodari
Via M. Zanchi, 85
24022 Bergamo, Włochy
Siły osiowe wywołane obciążeniem wiatrem (© Studio Rota Nodari)

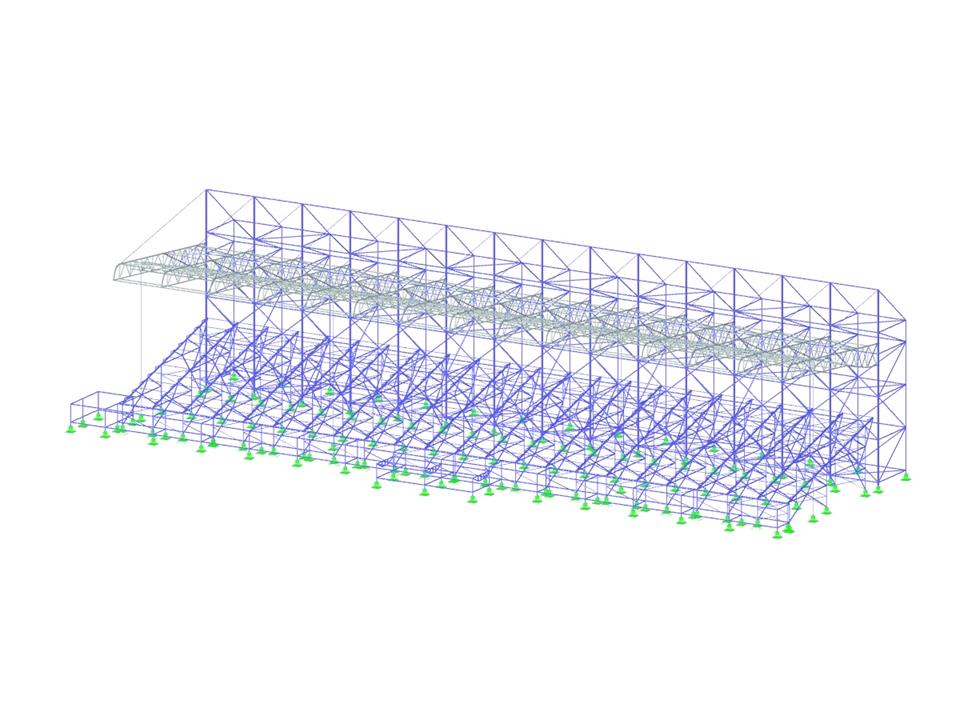

Zadaszona trybuna
| Liczba węzłów | 2604 |
| Liczba linii | 5188 |
| Liczba prętów | 5188 |
| Liczba powierzchni | 17 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 20 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 13,525 t |
| Wymiarowanie | 37,300 x 13,600 x 9,400 m |
| Wersja programu | 5.21.02 |
Baza informacji
Projekt klienta
Baza informacji
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.
Nieliniowości przegubów prętowych "Rusztowanie - N phiy/phiz" oraz "Wykres rusztowania" umożliwiają mechaniczną symulację połączenia rur z wewnętrznym czopem między dwoma elementami prętowymi.
W modelu równoważnym, moment zginający jest przenoszony przez nadmiernie ściskaną rurę, a po zablokowaniu, również dodatkowo przez wewnętrzny profil, w zależności od stanu naprężeń ściskających na końcu pręta.
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
