In particolare, per l’installazione in oggetto, è stata realizzata una tribuna prodotta dalla ditta CeTa SpA ad 11 file del tipo a semplice inclinazione con corridoio anteriore e della capienza prevista di 660 posti su sedute in materiale plastico, due scale di smistamento ed un palco anteriore in tubolari e giunti tipicamente utilizzati in edilizia.
Studio Rota Nodari
Via M.Zanchi, 85
24022 Bergamo, Italia
Sforzo normale dovuto ai carichi del vento (© Studio Rota Nodari)

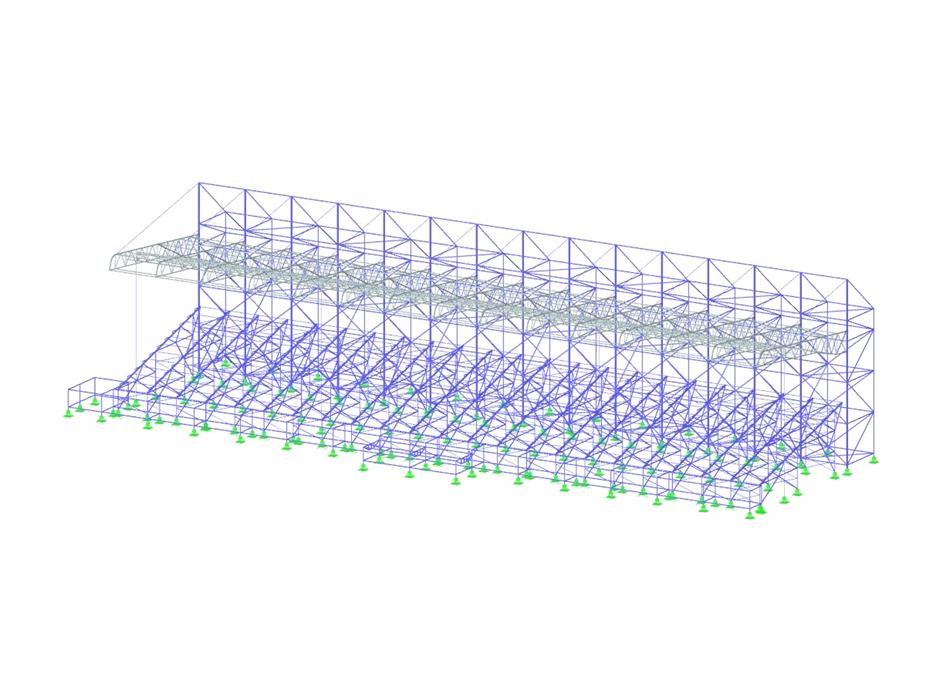

Tribuna coperta
| Numero di nodi | 2604 |
| Numero di linee | 5188 |
| Numero di aste | 5188 |
| Numero di superfici | 17 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 20 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 13,525 t |
| Dimensioni | 37.300 x 13.600 x 9.400 m |
| Versione del programma | 5.21.02 |
