A estrutura inclui, sobretudo, a construção de uma tribuna, produzida pela CETA SPA, uma empresa italiana de Bérgamo. A tribuna é composta por 11 corredores de inclinação simples com corredor frontal e capacidade para 660 lugares sentados em assentos de plástico, duas escadarias de acesso e uma estrutura tubular de apoio com ligações normalmente utilizadas na construção.
Studio Rota Nodari
Via M. Zanchi, 85
24022 Bérgamo, Itália
Forças axiais devido a cargas de vento (© Studio Rota Nodari)
Tribuna coberta
| Número de nós | 2604 |
| Número de linhas | 5188 |
| Número de barras | 5188 |
| Número de superfícies | 17 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 20 |
| Número de combinações de resultados | 4 |
| Peso total | 13,525 t |
| Dimensões | 37,300 x 13,600 x 9,400 m |
| Versão do programa | 5.21.02 |
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
Projeto de cliente
Base de dados de conhecimento
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)

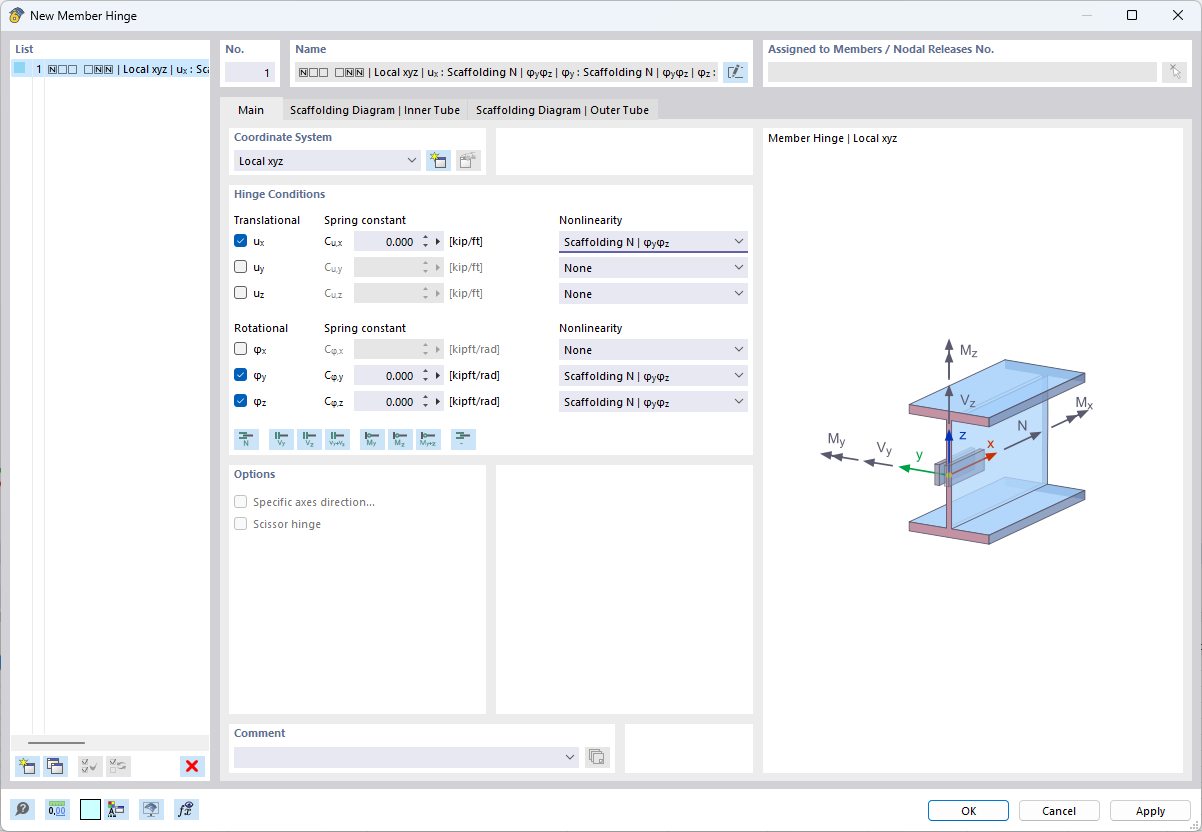

Com a não linearidade de articulação de extremidade de barra "Andaime N | phiy,phiz" permite simular uma ligação de tubo de andaime inserida.
O dimensionamento de barras de aço formadas a frio de acordo com as normas AISI S100-16/CSA S136-16 está disponível no RFEM 6. O dimensionamento pode ser acedido selecionando "AISC 360" ou "CSA S16" como norma no módulo Dimensionamento de aço. "AISI S100" ou "CSA S136" é então selecionado automaticamente para o dimensionamento formado a frio.
O RFEM aplica o método da resistência direto (DSM) para calcular a carga de encurvadura elástica da barra. O método da resistência direta oferece dois tipos de soluções, numéricas (método das tiras finitas) e analíticas (especificação). A curva de assinatura do FSM e as formas de encurvadura podem ser vistas em Secções.

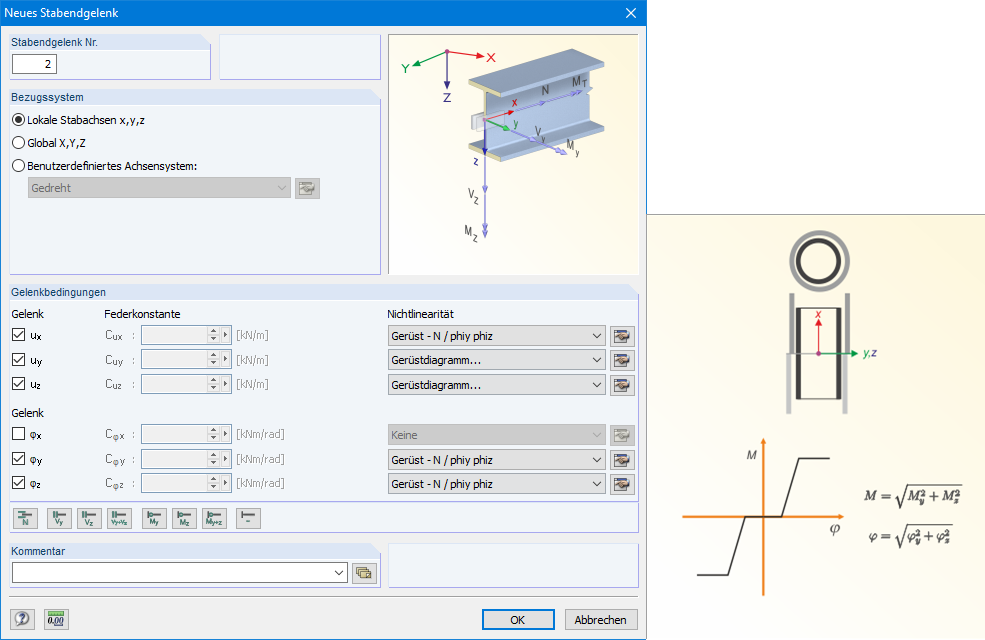

A não linearidade de articulação de extremidade de barra "Andaime – N/phiy phiz" e "Diagrama de andaime" permitem a simulação mecânica de juntas de tubo com mangas de tubo entre dois elementos de barra.
O modelo equivalente transfere, em função do estado de compressão na extremidade de barra, o momento fletor através do tubo exterior com excesso de pressão e, após fechar positivamente, também através da manga de tubo interior.
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
