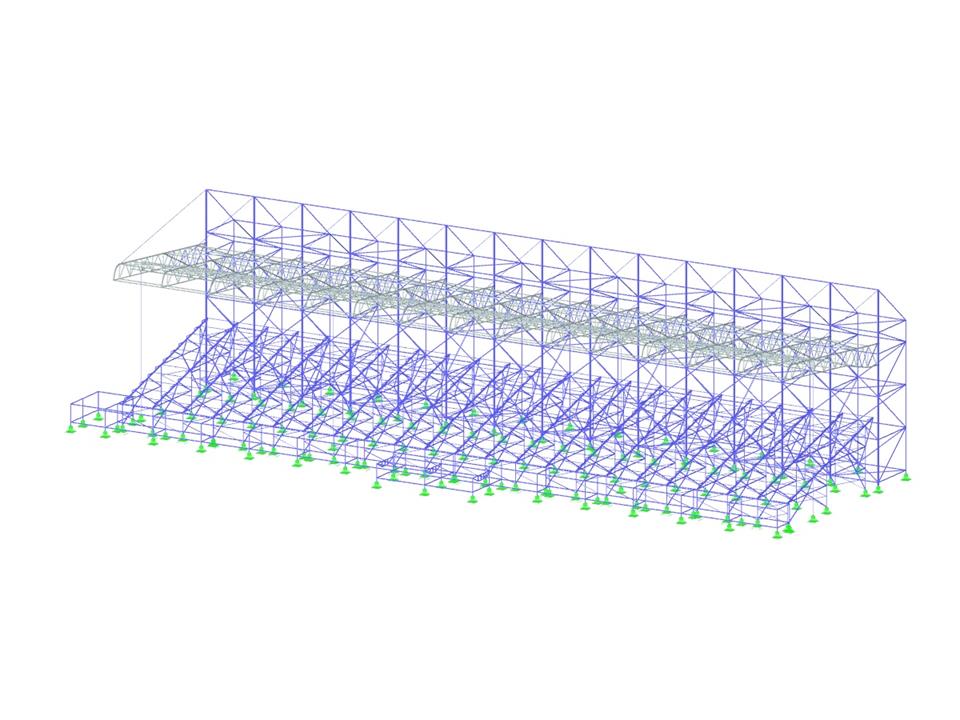

Die hier beschriebene Konstruktion umfasst insbesondere den Bau einer Tribüne, hergestellt von CETA SPA, einer italienischen Firma aus Bergamo, mit 11 Reihen in einfacher Steigung, mit Gang im vorderen Bereich und einer voraussichtlichen Kapazität von 660 Plätzen auf Plastiksitzen, zwei Treppenaufgängen und einem Gerüst aus Rohren mit bauüblichen Verbindungen.
Studio Rota Nodari
Via M. Zanchi, 85
24022 Bergamo, Italien
Normalkräfte infolge Windlasten (© Studio Rota Nodari)
Überdachte Tribüne
Anzahl Knoten | 2604 |
Anzahl Linien | 5188 |
Anzahl Stäbe | 5188 |
Anzahl Flächen | 17 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 20 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 13,525 t |
Abmessungen | 37.300 x 13.600 x 9.400 m |
Programmversion | 5.21.02 |
Mit Hilfe der Stabendgelenknichtlinearität "Gerüst N | phiy,phiz" lässt sich ein gesteckter Gerüstrohrstoß simulieren.
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
Die Stabendgelenk-Nichtlinearität „Gerüst – N / phiy phiz“ und „Gerüstdiagramm“ erlaubt die mechanische Simulation eines gesteckten Rohrstoßes mit innerem Rohrstummel zwischen zwei Stabelementen.
Das Ersatzmodell überträgt abhängig von dem Druckzustand am Stabende das Biegemoment über das überdrückte Außenrohr und nach Formschluss zusätzlich über den inneren Rohrstummel.
