Главная несущая конструкция башни, сделана в основном из дерева и включает в себя 16 клееных балок из лиственницы, которые расположены с вращательной симметрией. Усиление верхней части башни обеспечивается с помощью плотной сетки стальных диагональных стержней, в то время как внизу ее усиливают четыре стойких к растяжению и сжатию креста из стальных полых профилей, закрепленных на деревянных дугах.

Спиральная деревянная конструкция прикреплена к деревянным аркам посредством стальных подвесок и вторичных стальных балок. Вся конструкция рассчитывалась по методу второго порядка.

Результаты расчета затем выявили, что в пределах деревянных дуг возникает сжимающая сила в размере 1 160 кН, а максимальная горизонтальная деформация башни составляет 15,7 см.

Проект, расчет конструкций и строительство
WIEHAG GmbH
Альтхайм, Австрия
www.wiehag.com

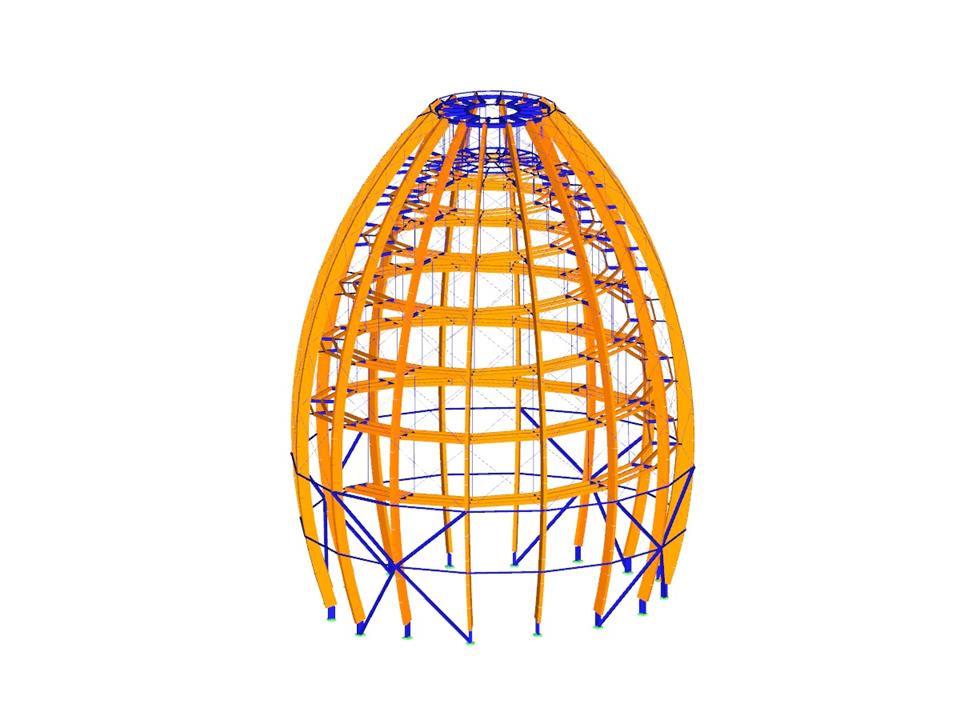

Общая конструкция башни-дерева в программе RSTAB (© WIEHAG)

(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Общая конструкция башни-дерева

Скачивание невозможно Проект заказчика / только просмотр
Количество узлов 1460
Количество стержней 2337
Количество загружений 10
Количество сочетаний нагрузок 72
Количество расчетных сочетаний 5
Общий вес 244,606 t
Размеры (метрические) 35,325 x 35,325 x 45,361 m
Размеры (имперские) 115.9 x 115.9 x 148.82 feet
Версия программы 8.01.00
