La principale struttura portante della torre, costruita principalmente in legno, è costituita da 16 travi in legno lamellare di larice, che sono curve e disposte a simmetria rotazionale. La parte superiore della torre era irrigidita da una fitta rete di aste diagonali in acciaio. La parte inferiore era irrigidita da quattro croci resistenti alla compressione e alla trazione costituite da sezioni cave in acciaio ancorate con archi in legno.

La struttura a spirale in legno è fissata agli archi in legno mediante sospensioni in acciaio e travi secondarie in acciaio. Il sistema strutturale è stato calcolato secondo l'analisi del secondo ordine.

Il calcolo ha portato ad una forza di compressione di 1.160 kN all'interno degli archi in legno e ad una deformazione massima orizzontale della torre di 61,81 pollici.

Progetto, analisi strutturale e costruzione
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

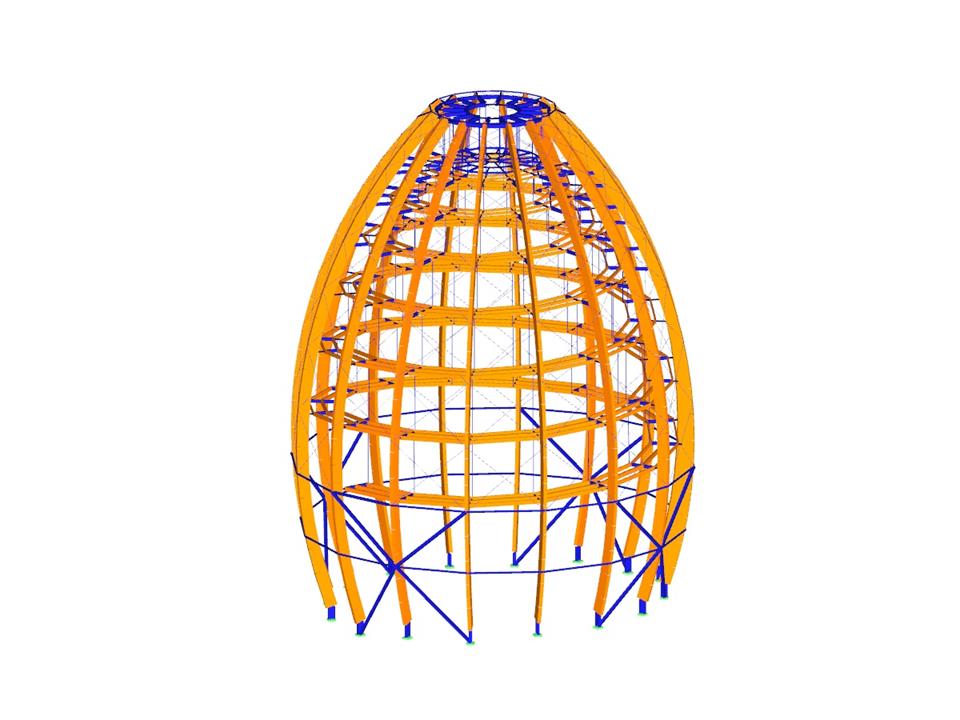

Struttura generale della torre ad albero in RSTAB (© WIEHAG)
