Die Haupttragkonstruktion des überwiegend in Holzbauweise erstellten Turmes bilden die 16 gekrümmten rotationssymmetrisch aufgestellten Brettschichtholzträger aus Lärche. Die Aussteifung erfolgt im oberen Bereich über ein enges Netz an Stahldiagonalstäben und im unteren Bereich durch vier druck- und zugfeste Stahl-Hohlprofil-Kreuze, welche an den Holzbögen verankert wurden.
Die Wendelkonstruktion aus Holz ist über Stahlabhängungen und Stahlquerträger an die Holzbögen angehängt. Die Berechnung des Systems erfolgte nach Theorie II. Ordnung.
Diese ergab beispielsweise eine Druckkraft in den Holzbögen von 1160 kN und eine max. horizontale Verformung des Turmes von 15,7 cm.
Planung, Statik und Ausführung
WIEHAG GmbH
Altheim, Österreich
www.wiehag.com

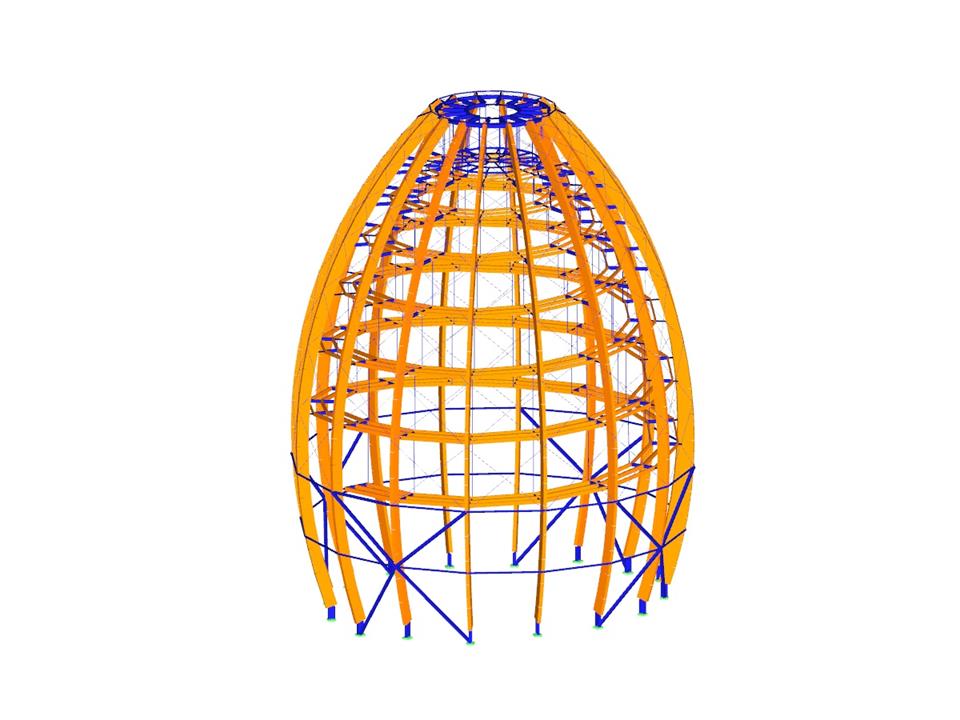

Gesamtstruktur des Baumturmes in RSTAB (© WIEHAG)
Gesamtstruktur des Baumturmes
| Anzahl Knoten | 1460 |
| Anzahl Stäbe | 2337 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 72 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 244.606 t |
| Abmessungen | 35.325 x 35.325 x 45.361 m |
| Programmversion | 8.01.00 |
Veranstaltung
Veranstaltung
Veranstaltung
Produkt-Feature
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
