Główną konstrukcję nośną wieży, wykonaną przede wszystkim z drewna, tworzy 16 zakrzywionych belek z drewna modrzewiowego, klejonego warstwowo. Ułożone są obwodowo i symetrycznie względem siebie. Sztywność w górnej części jest zapewniona przez ciasną siatkę stalowych prętów ukośnych. W dolnej części z kolei, za pomocą czterech układów stężeń typu X o stalowych przekrojach rurowych, połączonych z łukami drewnianymi i fundamentem, które przenoszą siły ściskające jak i rozciągające.

Wewnętrzna spiralna rampa jest przymocowana do drewnianych łuków za pomocą stalowych belek poprzecznych i systemu podwieszenia. Układ statyczny został przeliczony analizą wg. teorii drugiego rzędu.

Zgodnie z obliczeniami, siła ściskająca w drewnianych łukach wynosiła 1160 kN, a maks. poziome odkształcenie wieży to 15,7 cm.

Planowanie, inżynieria konstrukcyjna, budowa
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

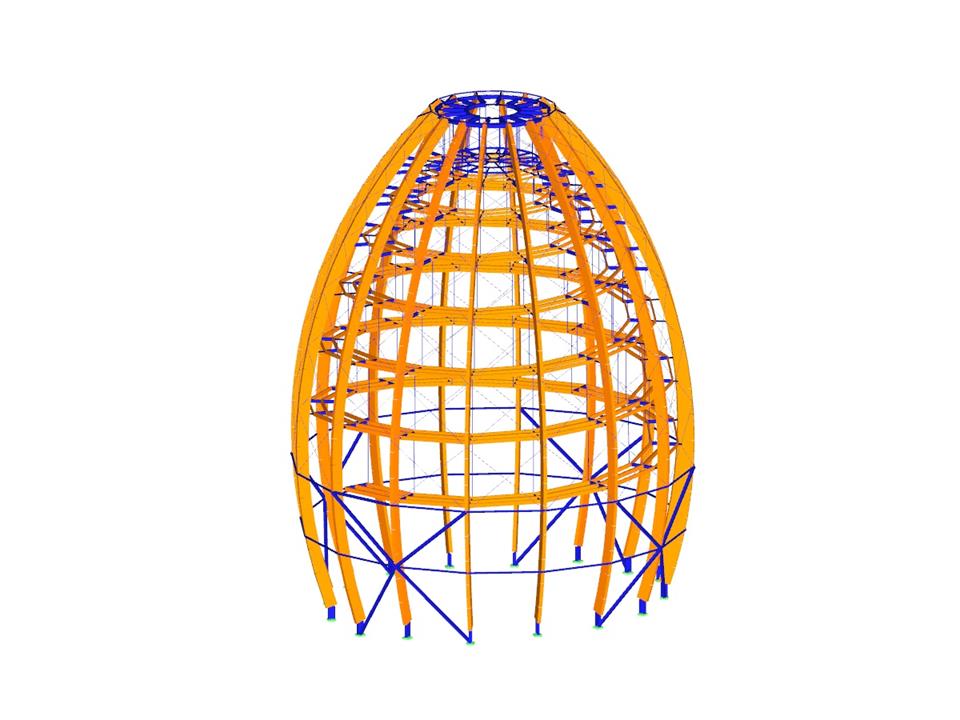

Ogólna konstrukcja wieży w RSTAB (© WIEHAG)
