Hlavní nosnou konstrukci věže tvoří 16 zakřivených lepených lamelových nosníků z modřínového dřeva. Ztužení zajišťuje v horní oblasti hustá síť ocelových diagonál a ve spodní části čtyři kříže z ocelových válcovaných profilů, které jsou ukotveny do dřevěných oblouků.

Spirálová konstrukce ze dřeva je zavěšená na ocelových nosnících, které jsou ukotvené do obloukových nosníků. Výpočet konstrukce byl proveden podle teorie II. řádu.

V dřevěných obloukových nosnících vzniká normálová síla cca 1160 kN a maximální vodorovná deformace věže je cca 15,7 cm.

Projekt, statický návrh a realizace
WIEHAG GmbH
Altheim, Rakousko
www.wiehag.com

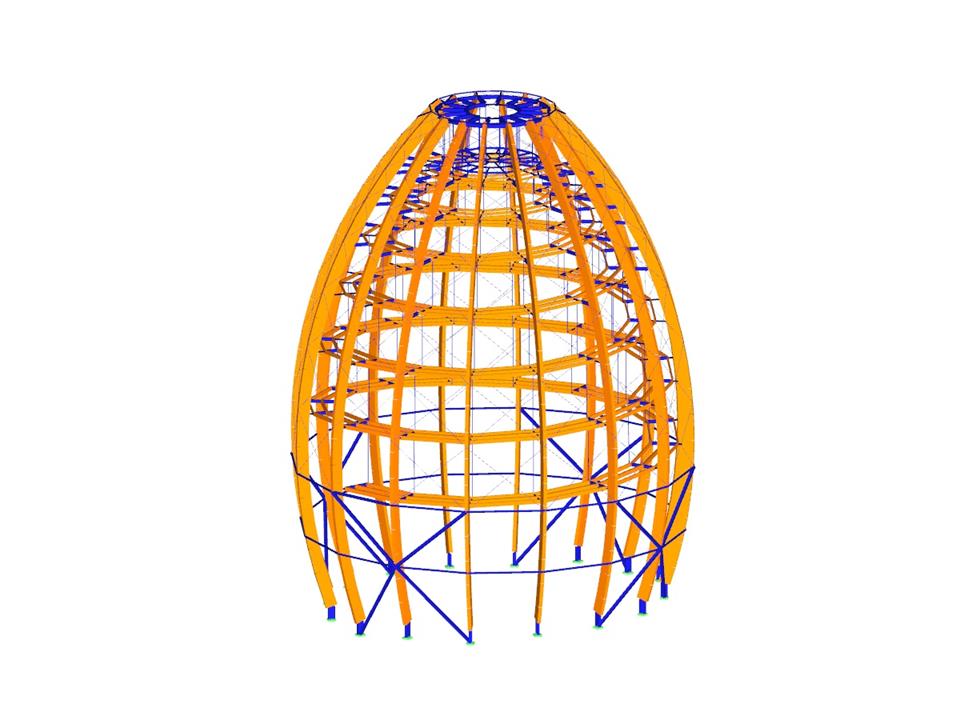

Celá konstrukce stromové věže v programu RSTAB (© WIEHAG)

(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Celková konstrukce stromové věže

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 1460
Počet prutů 2337
Počet zatěžovacích stavů 10
Počet kombinací zatížení 72
Počet kombinací výsledků 5
Celková hmotnost 244,606 t
Rozměry (metrické) 35,325 x 35,325 x 45,361 m
Rozměry (imperiální) 115.9 x 115.9 x 148.82 feet
Verze programu 8.01.00
