Башня-дерево в национальном парке «Баварский лес», Германия

В национальном парке «Баварский лес» в Германии была построена дорожка для прогулки кронами деревьев, которая со своей длиной 1 300 м является самой длинной в мире дорожкой такого рода.

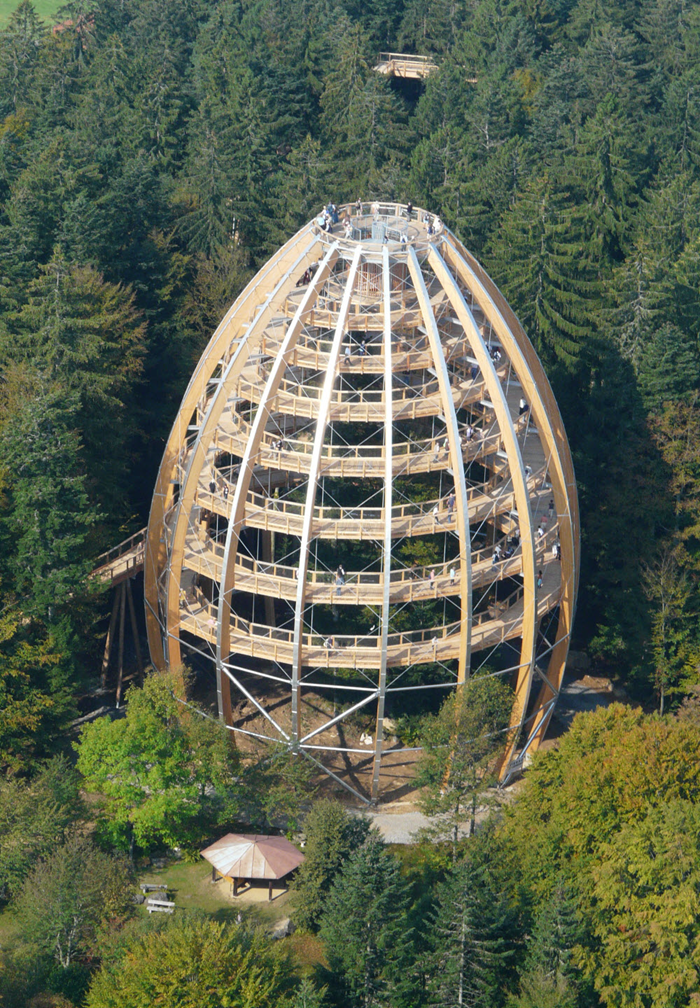

В ее конце затем находится 44 м высокая яйцеобразная башня-дерево со спиральной конструкцией.

Архитектурный проект и расчет конструкций

Яйцевидная деревянная башня была возведена вокруг трех деревьев высотой до 38 м, растущих на скале.

Благодаря тому посетителям предоставляется уникальная возможность следить за отдельными этапами роста деревьев, а дойдя на верхушку башни они могут насладиться потрясающим видом на весь национальный парк со специальной двухэтажной стальной платформы.

Главная несущая конструкция башни, сделана в основном из дерева и включает в себя 16 клееных балок из лиственницы, которые расположены с вращательной симметрией. Усиление верхней части башни обеспечивается с помощью плотной сетки стальных диагональных стержней, в то время как внизу ее усиливают четыре стойких к растяжению и сжатию креста из стальных полых профилей, закрепленных на деревянных дугах.

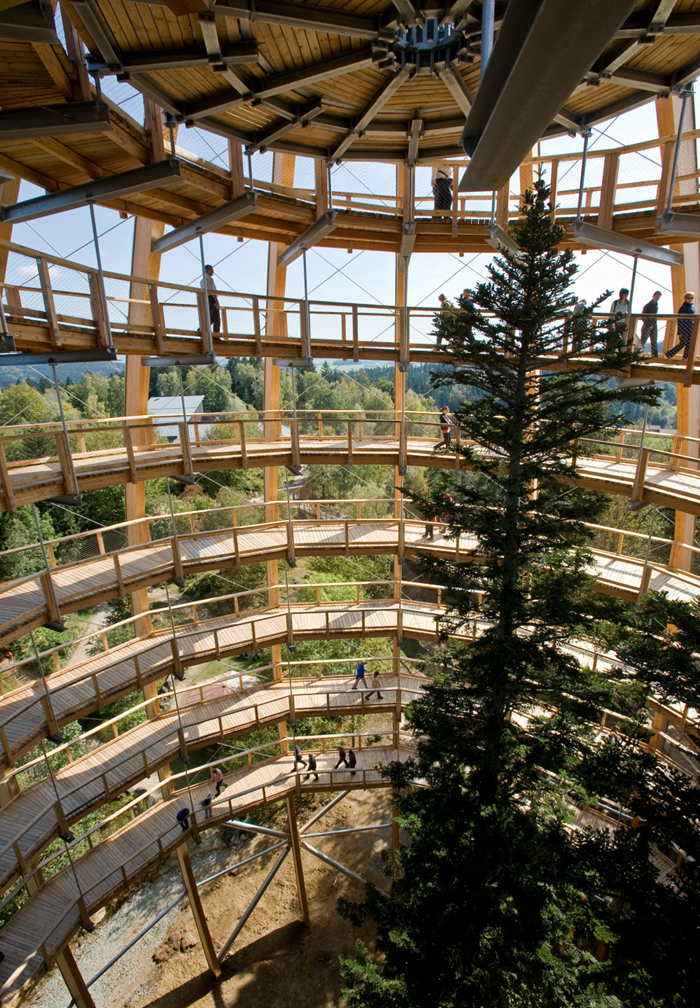

Спиральная деревянная конструкция прикреплена к деревянным аркам посредством стальных подвесок и вторичных стальных балок. Вся конструкция рассчитывалась по методу второго порядка.

Результаты расчета затем выявили, что в пределах деревянных дуг возникает сжимающая сила в размере 1 160 кН, а максимальная горизонтальная деформация башни составляет 15,7 см.

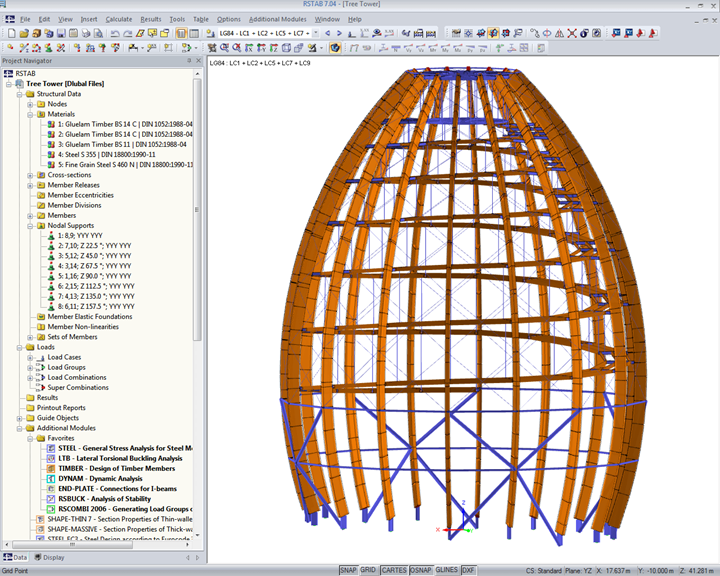

«Поскольку яйцевидная форма башни требовала применения программы, способной рассчитывать пространственные конструкции, мы решили использовать программу RSTAB, которая, на наш взгляд, является лучшим решением для подобных задач.» - отметил Ральф Колм, инженер компании WIEHAG, отвечающий за расчет конструкций.
Место Baumwipfelpfad Bayerischer Wald
Böhmstraße 43, 94556 Neuschönau, Германия
Расчет конструкций Проект, расчет конструкций и строительство
WIEHAG GmbH
Альтхайм, Австрия
www.wiehag.com
Архитектурный проект Josef Stöger, Шенберг, Германия
stoeger-koelbl.de
Заказчик Erlebnis Akademie AG, Бад-Кецтинг, Германия
www.eak-ag.de/eakag


Спецификации проекта

Данные о модели

Количество узлов 1460
Количество стержней 2337
Количество загружений 10
Количество сочетаний нагрузок 72
Количество расчетных сочетаний 5
Общий вес 244,606 t
Размеры (метрические) 35,325 x 35,325 x 45,361 m
Размеры (имперские) 115.9 x 115.9 x 148.82 feet
Версия программы 8.01.00
