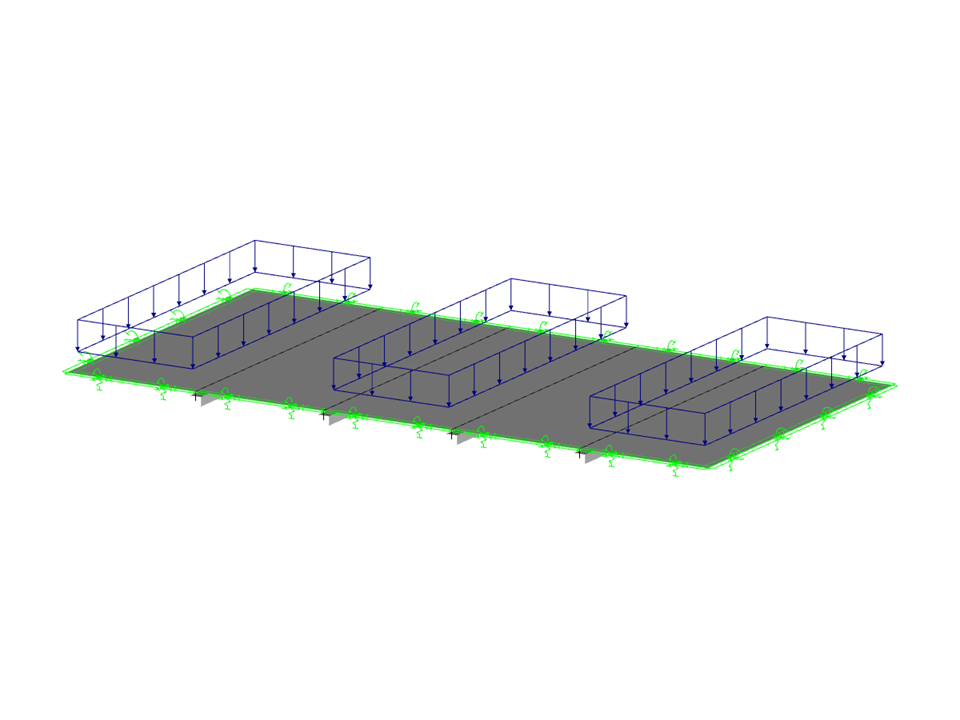

Plaque nervurée unidirectionnelle
| Nombre de nœuds | 12 |
| Nombre de lignes | 16 |
| Nombre de barres | 4 |
| Nombre de surfaces | 5 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 16 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 60,000 t |
| Cotation fonctionnelle | 15,000 x 0,000 x 7,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
