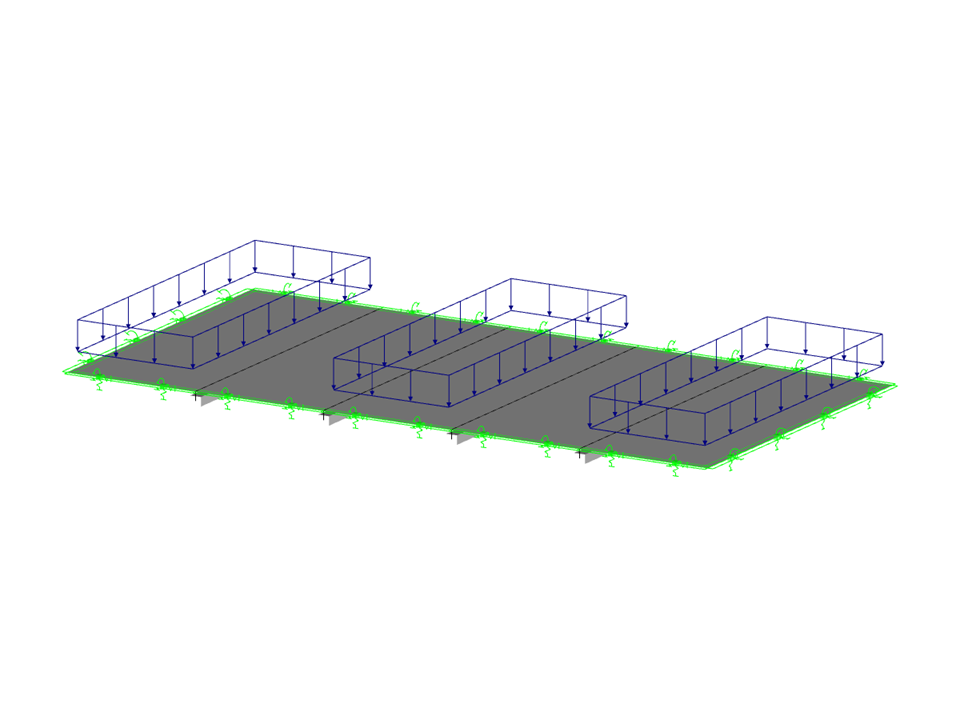

Žebrovaná deska
| Počet uzlů | 12 |
| Počet linií | 16 |
| Počet prutů | 4 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 60,000 t |
| Rozměry | 15,000 x 0,000 x 7,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
