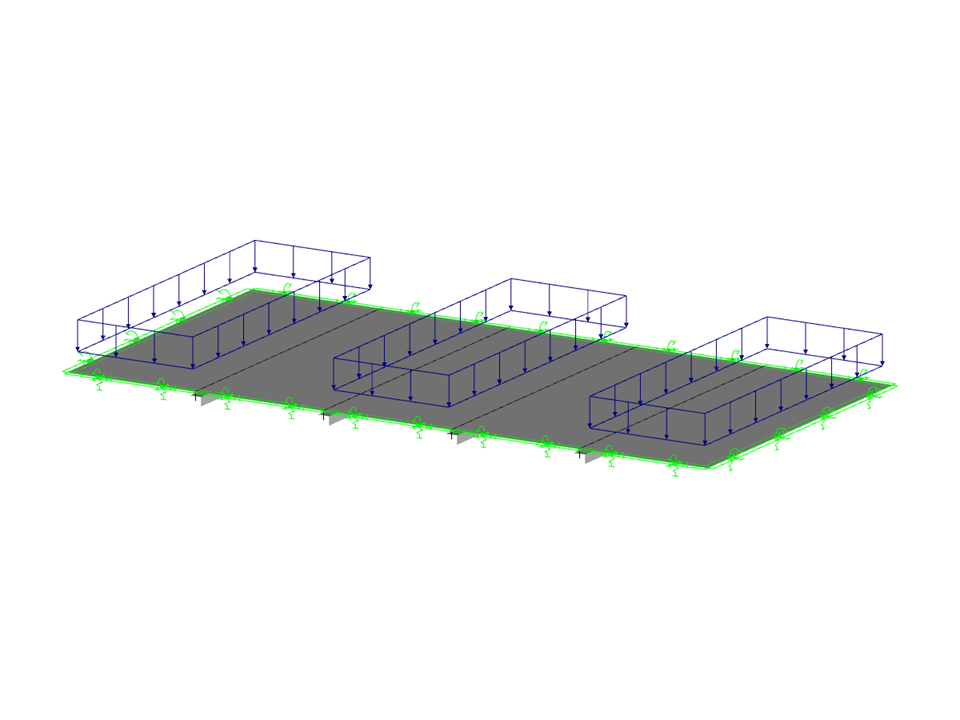

Płyta żebrowana jednokierunkowo
| Liczba węzłów | 12 |
| Liczba linii | 16 |
| Liczba prętów | 4 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 16 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 60,000 t |
| Wymiarowanie | 15,000 x 0,000 x 7,500 m |
