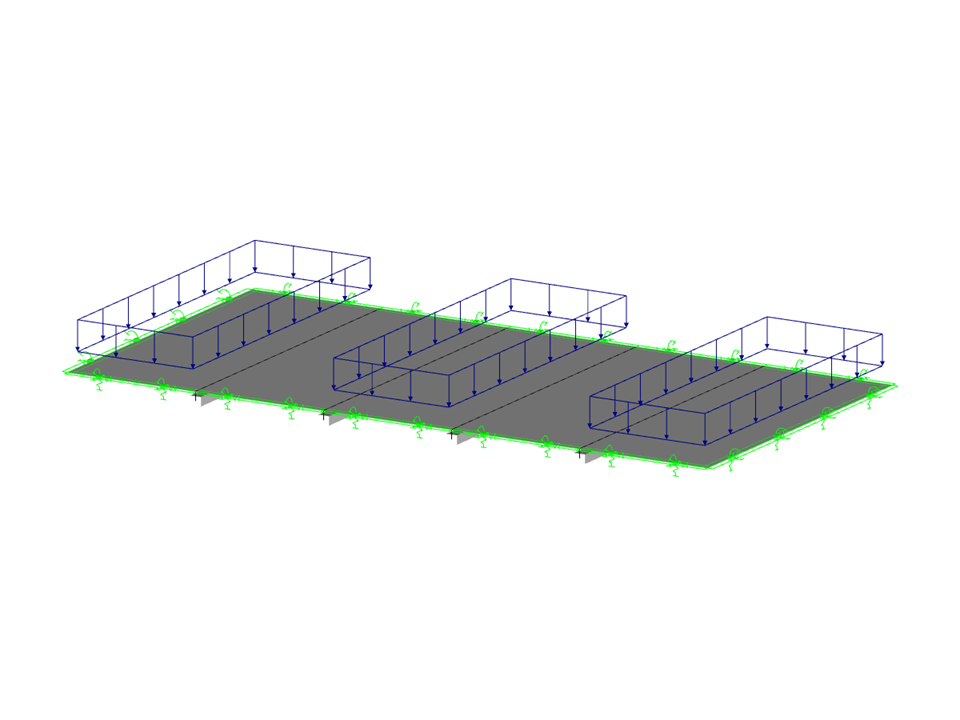

Das Modell erläutert die Flächenbemessung einer Rippendecke ohne Berücksichtigung des Rippenanteils. Es werden präzise Schnittgrößen wie Rippenschnittgröße und kritische Lastverläufe dargestellt. Durch die schematische Abbildung werden wesentliche Bemessungselemente, beispielsweise Plattenbalken und Unterzug, klar hervorgehoben. Das verlinkte Bild zeigt technische Details zur Geometrie und Lastverteilung der Decke.
Modell verwendet in
Rippendecke Flächenbemessung
Anzahl Knoten | 12 |
Anzahl Linien | 16 |
Anzahl Stäbe | 4 |
Anzahl Flächen | 5 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 16 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 60,000 t |
Abmessungen (metrisch) | 15.000 x 7.500 x 0.200 m |
Abmessungen (imperial) | 49.21 x 24.61 x 0.66 feet |
Programmversion | 5.25.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
