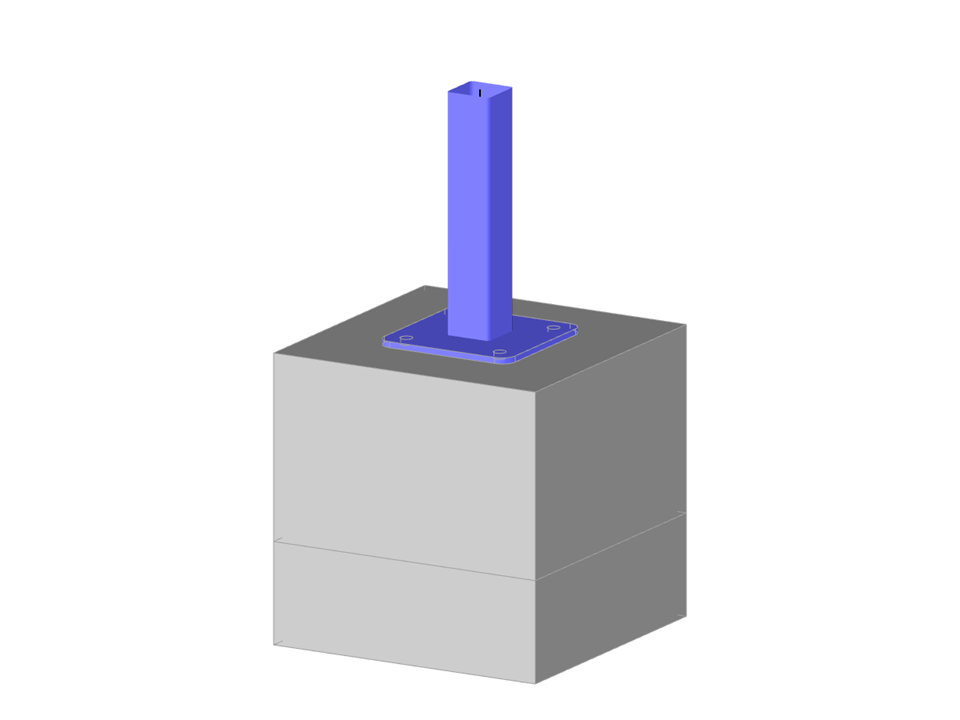

Параметризация геометрии металлической колонны квадратного сечения, прикрепленной к опорной плите, которая соединена с фундаментным блоком четырьмя анкерными болтами.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Колонна - соединение с основанием
| Параметры блока можно редактировать динамически | |
| Количество узлов | 98 |
| Количество линий | 85 |
| Количество стержней | 5 |
| Количество поверхностей | 42 |
| Количество тел | 3 |
| Общий вес | 0,526 t |
| Размеры | 0,600 x 0,600 x 1,163 m |
| Версия программы | 5.28.01 |
