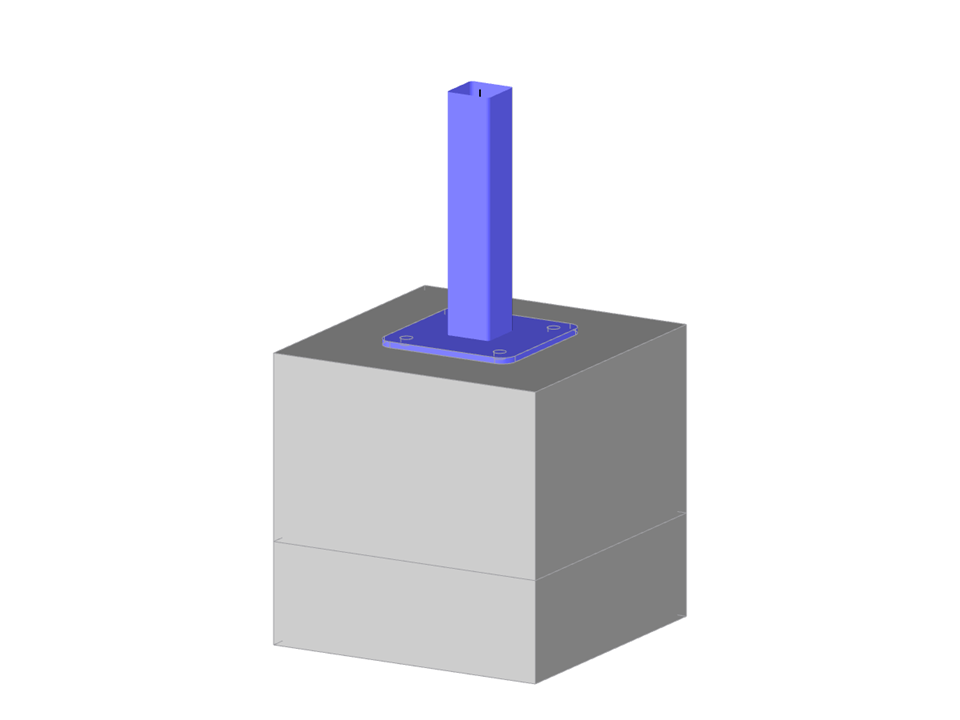

Paramétrage de la géométrie d'un poteau métallique de section carrée, fixé à la plaque de base, lié à un bloc de fondation à travers quatre boulons d'ancrage.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Poteau - Assemblage de base
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 98 |
| Nombre de lignes | 85 |
| Nombre de barres | 5 |
| Nombre de surfaces | 42 |
| Nombre de solides | 3 |
| Poids total | 0,526 t |
| Cotation fonctionnelle | 0,600 x 0,600 x 1,163 m |
| Version du logiciel | 5.28.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
