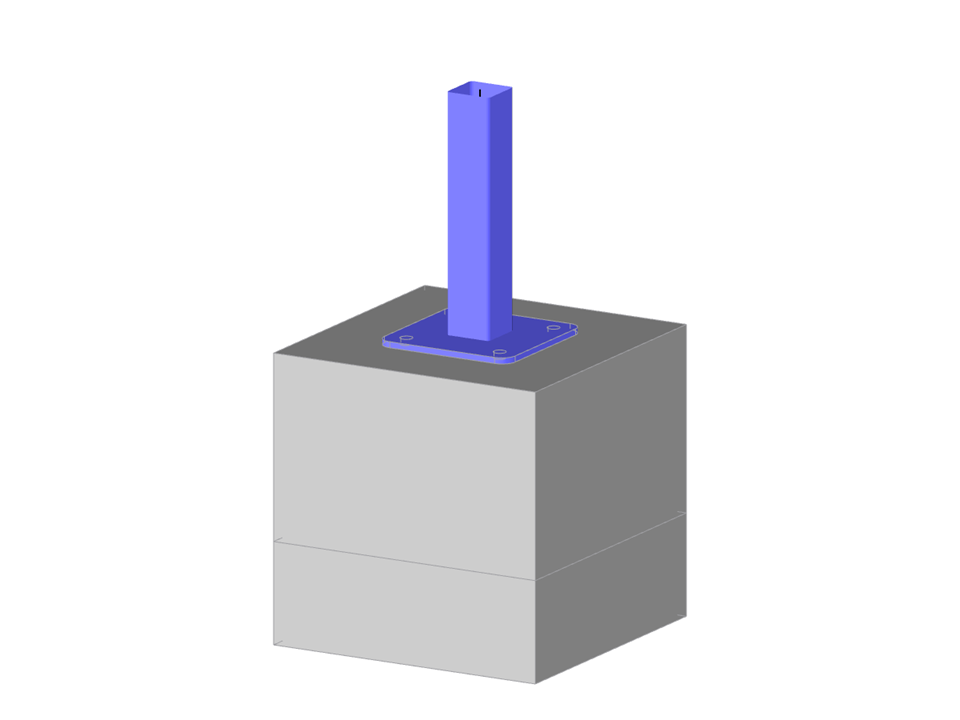

Parametrização da geometria de um pilar metálico de secção quadrada, fixado a uma laje de base e ligado a um bloco de fundação através de quatro parafusos de ancoragem.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação pilar – base
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 98 |
| Número de linhas | 85 |
| Número de barras | 5 |
| Número de superfícies | 42 |
| Número de sólidos | 3 |
| Peso total | 0,526 t |
| Dimensões | 0,600 x 0,600 x 1,163 m |
| Versão do programa | 5.28.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
