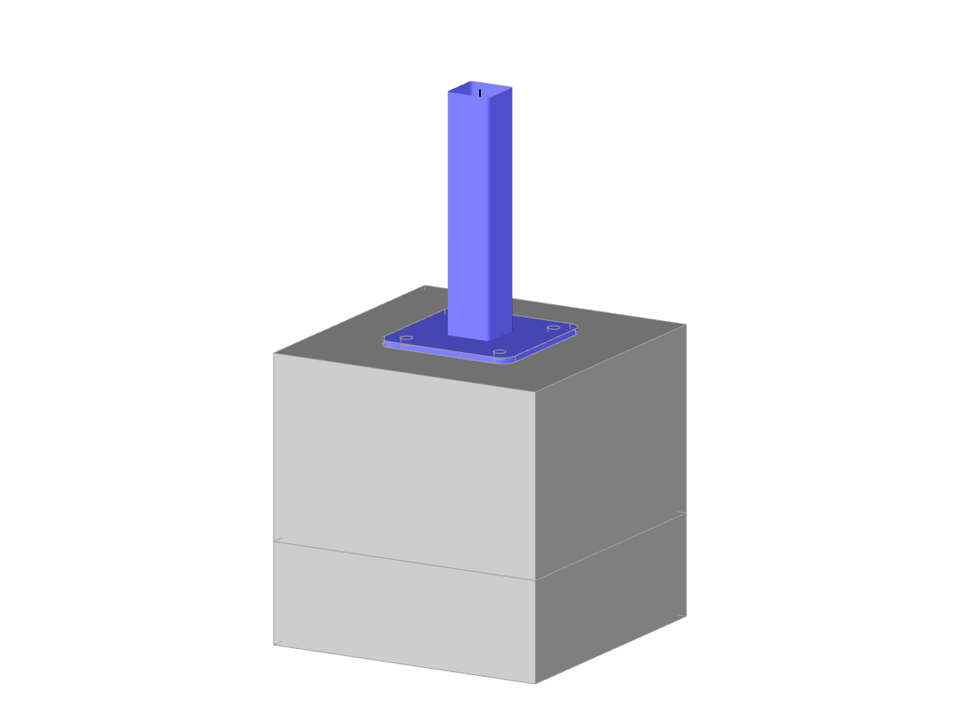

Parametrizzazione della geometria di una colonna metallica a sezione quadrata, fissata alla piastra di base, collegata ad un blocco di fondazione tramite quattro tirafondi.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Colonna - Collegamento di base
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 98 |
| Numero di linee | 85 |
| Numero di aste | 5 |
| Numero di superfici | 42 |
| Numero di solidi | 3 |
| Peso totale | 0,526 t |
| Dimensioni | 0.600 x 0.600 x 1.163 m |
| Versione del programma | 5.28.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
