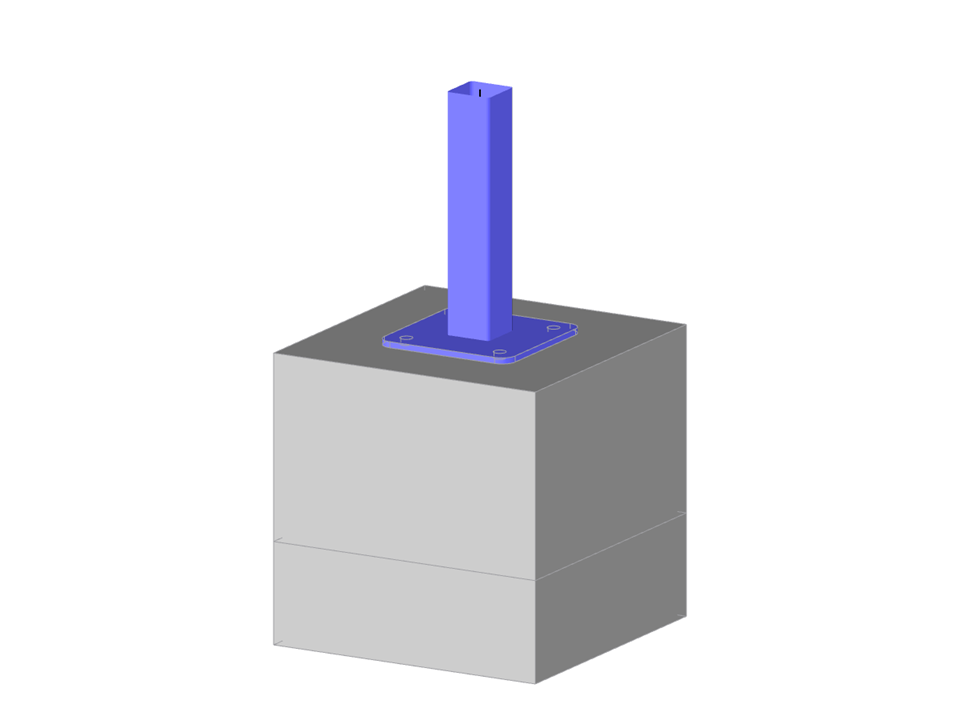

Parametryzacja geometrii słupa metalowego o przekroju kwadratowym, zamocowanego do płyty podstawy, połączonego z blokiem fundamentowym za pomocą czterech śrub kotwiących.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie słup-podstawa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 98 |
| Liczba linii | 85 |
| Liczba prętów | 5 |
| Liczba powierzchni | 42 |
| Ilość brył | 3 |
| Ciężar całkowity | 0,526 t |
| Wymiarowanie | 0,600 x 0,600 x 1,163 m |
| Wersja programu | 5.28.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
