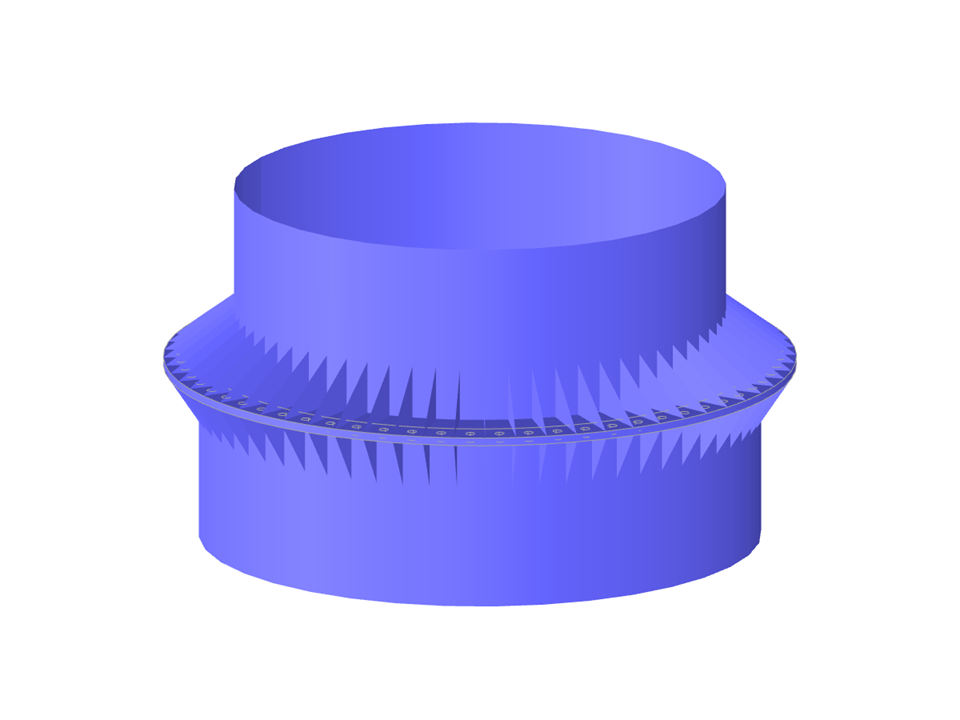

Параметризация геометрии соединения одноосных профилей разного диаметра, образованных полыми металлическими трубками круглого сечения, соединенными 64 болтами. Соединение усилено 64 косынками.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Соединение монопольных сегментов
| Параметры блока можно редактировать динамически | |
| Количество узлов | 969 |
| Количество линий | 717 |
| Количество стержней | 64 |
| Количество поверхностей | 331 |
| Количество тел | 1 |
| Общий вес | 0,739 t |
| Размеры | 3,287 x 3,286 x 2,263 m |
| Версия программы | 5.28.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
