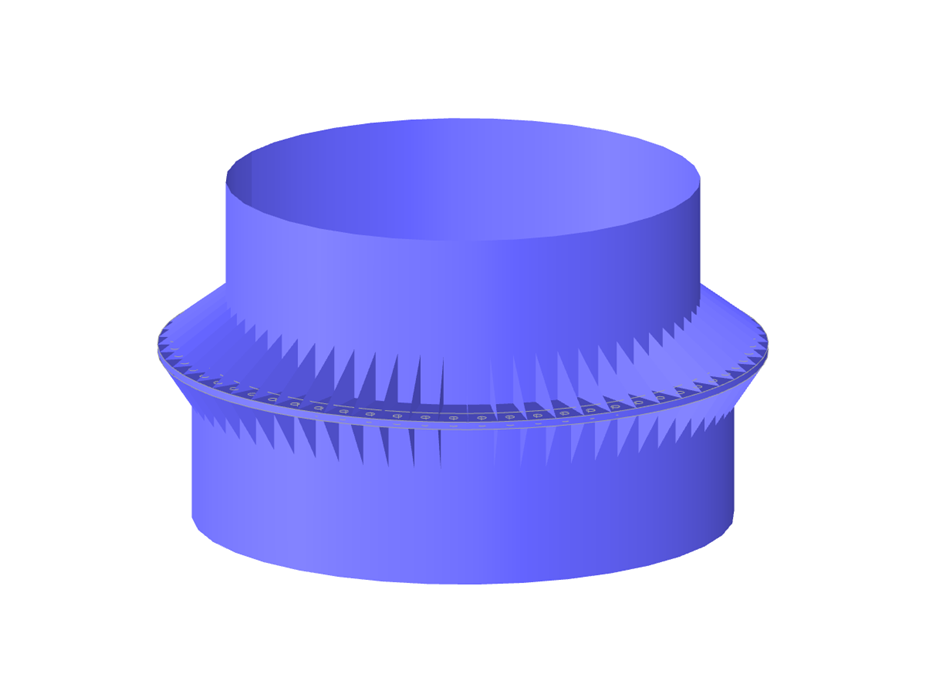

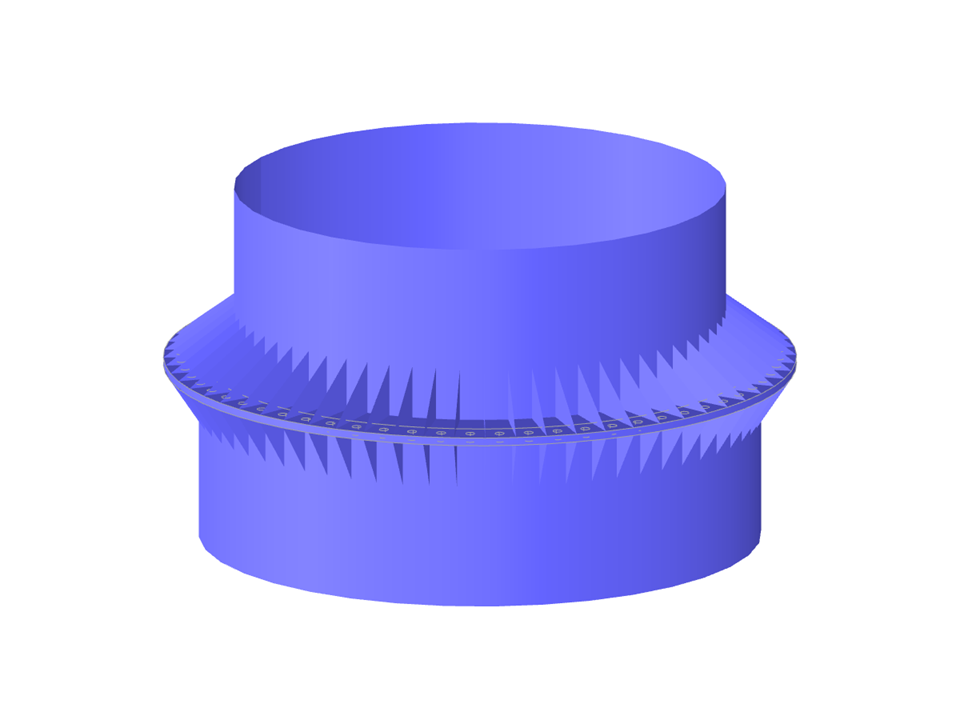

Parametrização da geometria de uma ligação de secções monopostos de diferentes diâmetros, formadas por tubos metálicos de secção circular oca, unidos por 64 parafusos. Ligação reforçada com 64 gussets.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de segmentos monopolo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 969 |
| Número de linhas | 717 |
| Número de barras | 64 |
| Número de superfícies | 331 |
| Número de sólidos | 1 |
| Peso total | 0,739 t |
| Dimensões | 3,287 x 3,286 x 2,263 m |
| Versão do programa | 5.28.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
